有线电视分支器和分配器电路图

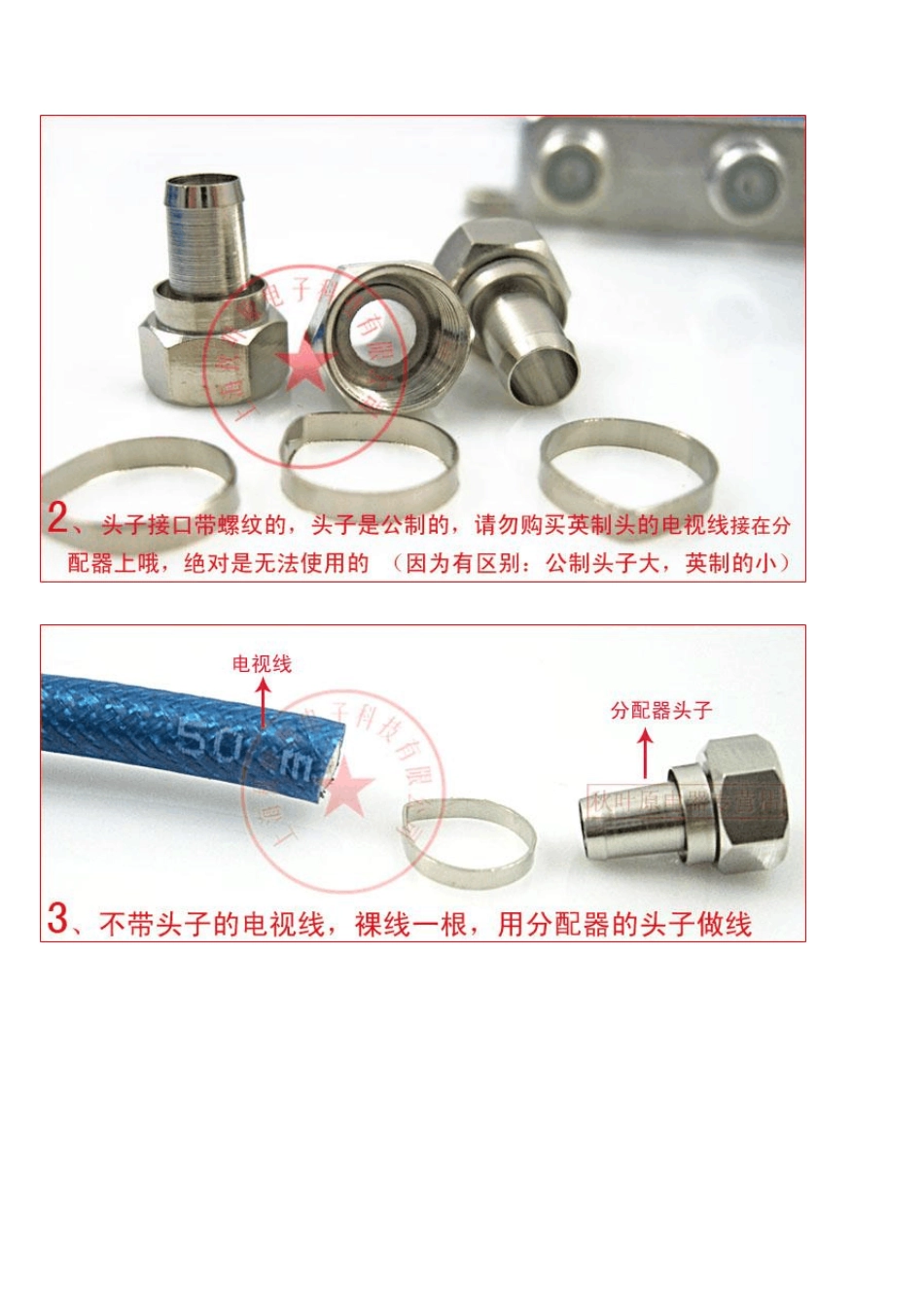

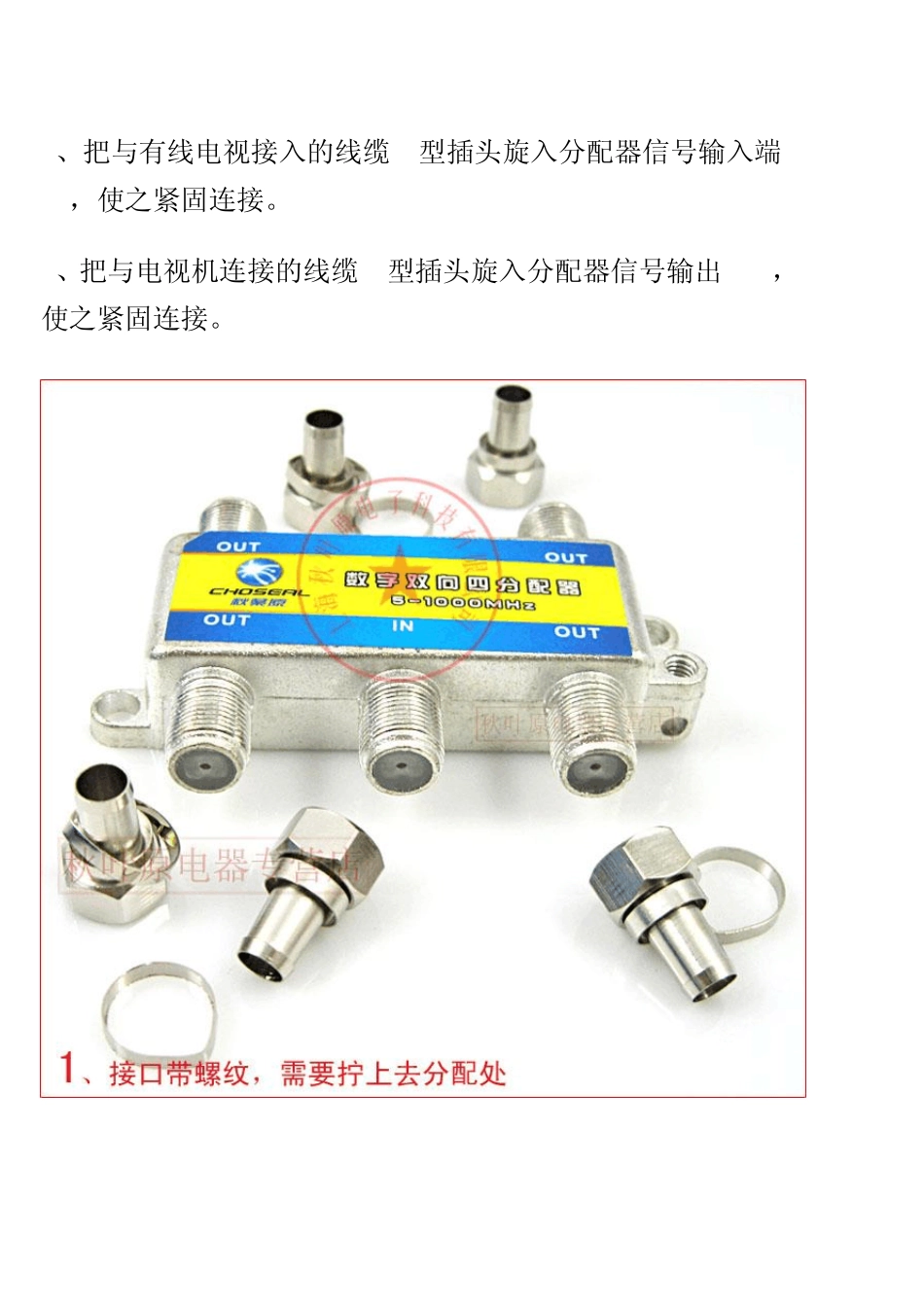

数码电视分支器一分四 有线电视分配器 线电视网连接方法： 1、F型插头和同轴电缆连接方法如下 首先将同轴电缆的外皮按产品包装背面图所示尺寸剥线。 然后将固定圈套入电缆，再将插头插入屏蔽网与内绝缘间隙之间。 最后用钳子将固定圈夹紧，使插头和电缆紧固连接，修剪中心导体至伸出端面 2-4mm 2、把与有线电视接入的线缆 F型插头旋入分配器信号输入端IN，使之紧固连接。 3、把与电视机连接的线缆 F型插头旋入分配器信号输出 OUT，使之紧固连接。 【产品使用说明】 宽带有线电视网络分配器是执行最新的国际数字信号标准采用高质量的磁芯而生产。它能够有效抑制双向有线电视网络系统内产生的内调干扰。同时在每个输出输入口进行特别处理以保护系统内某些用户因使用不当导致电视机、游戏机等家用电器的泄露浪涌电流对其它电视机产生的干扰。 【注意事项】  使用时应有足够信号，不能用劣质线材，电线不宜过长；  接线头安装时要正确牢固，使用外导体有良好的接触；  产品出厂已经仪器严格检测，但以上不足均可导致图象不佳。 【产品特性】 低插损、高隔离度、高屏蔽性、5-1000MHZ双向网络产品、锌合金压铸、表面镀镍处理。
