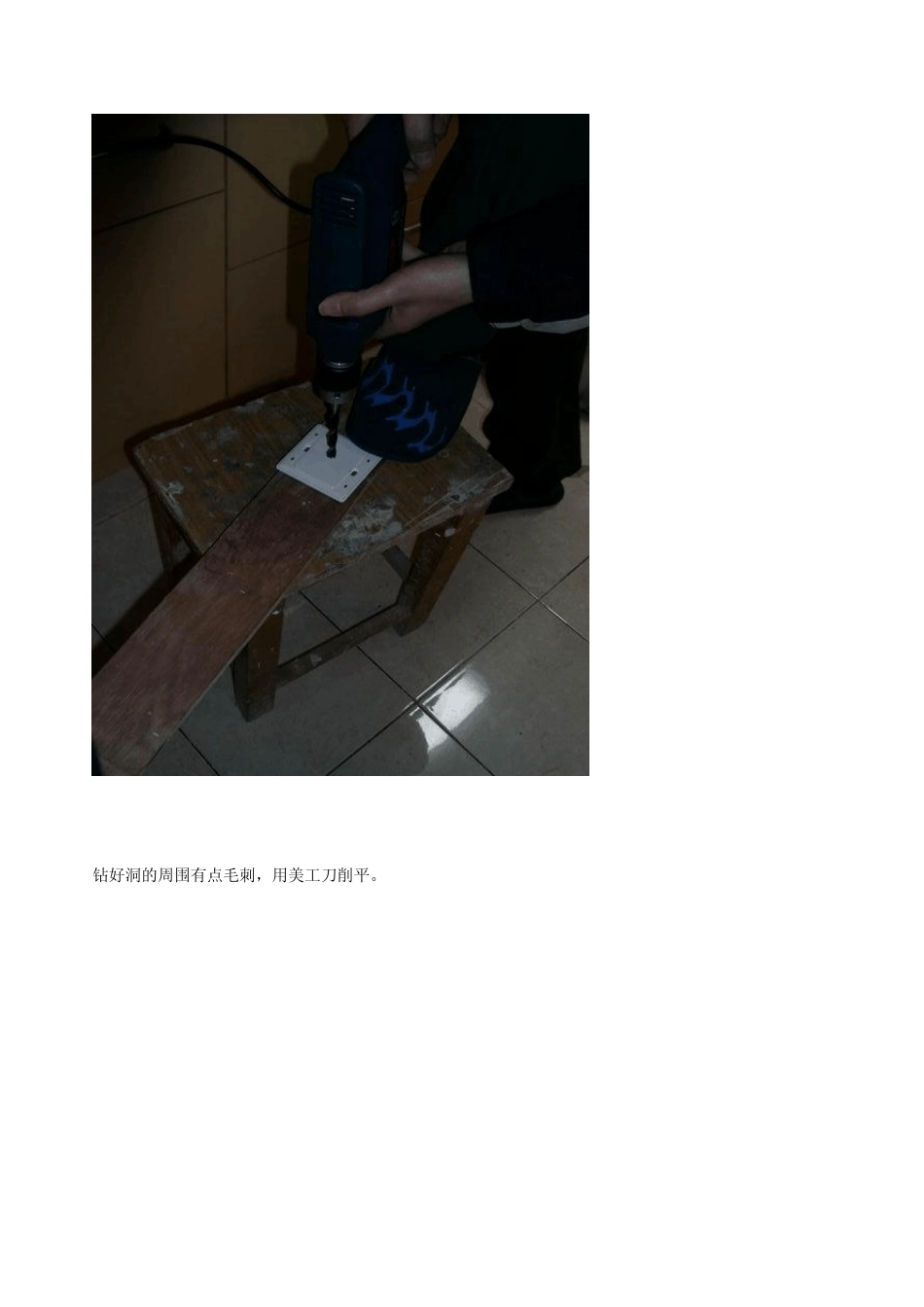

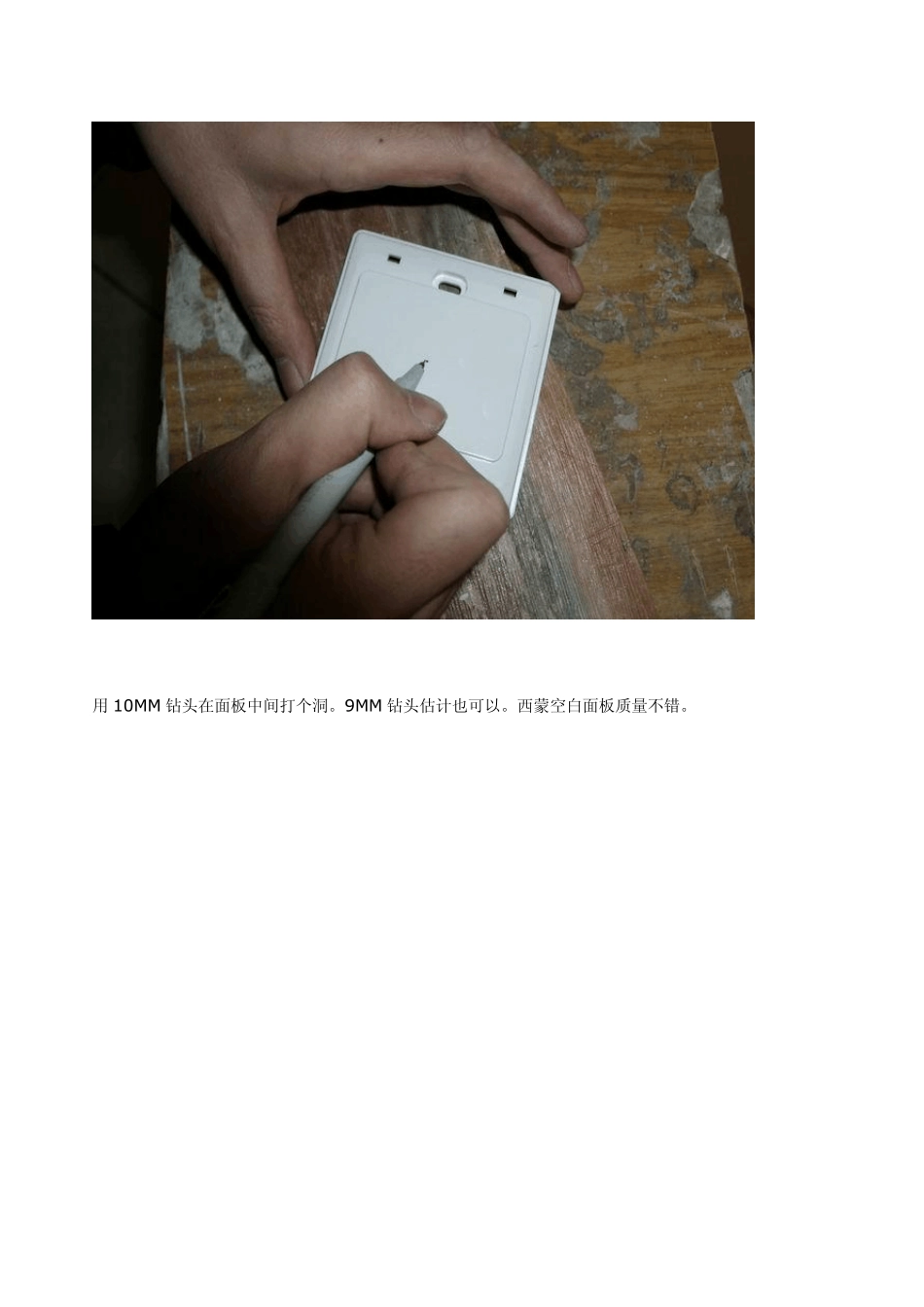

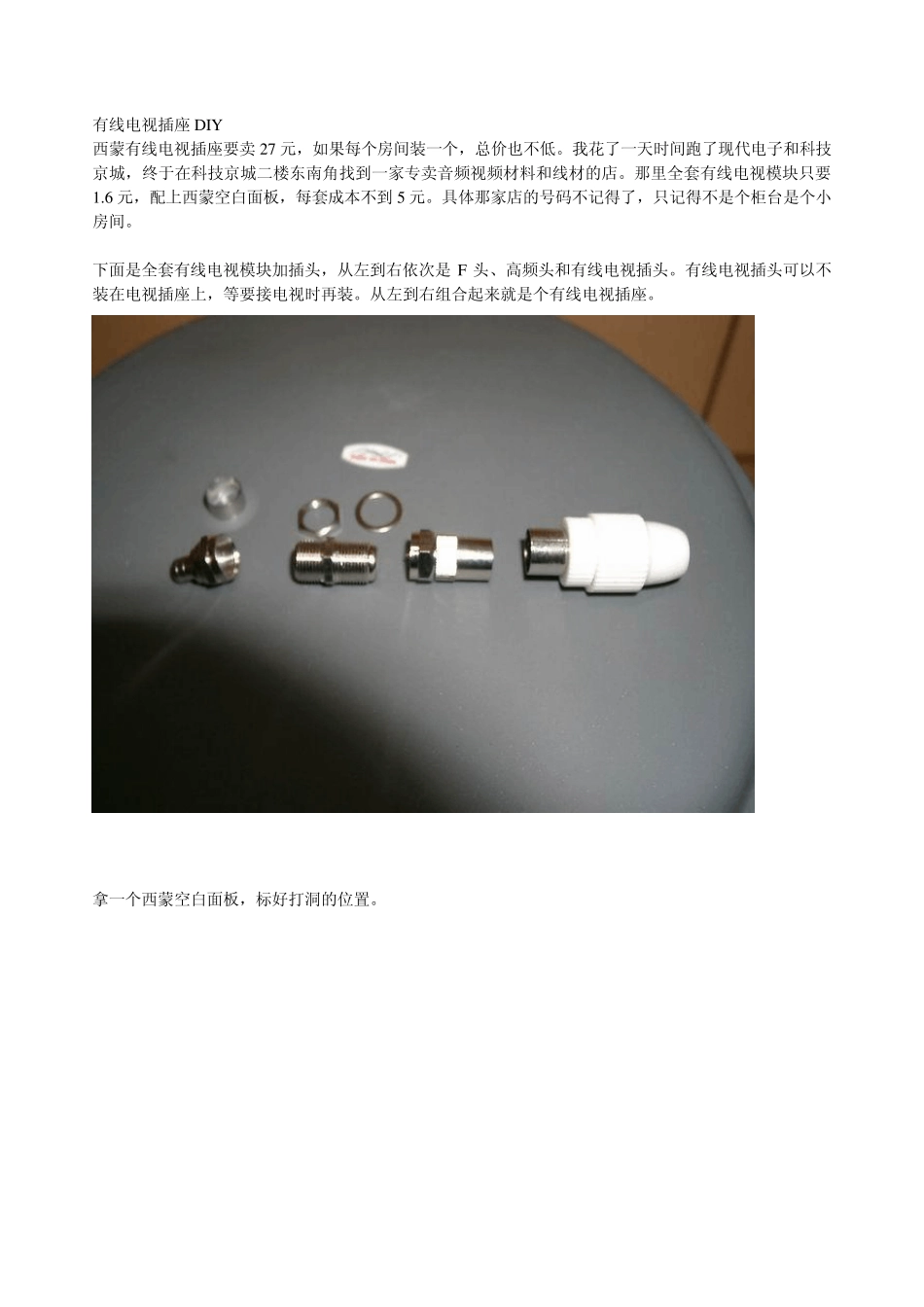

有线电视插座DIY 西蒙有线电视插座要卖27 元,如果每个房间装一个,总价也不低。我花了一天时间跑了现代电子和科技京城,终于在科技京城二楼东南角找到一家专卖音频视频材料和线材的店。那里全套有线电视模块只要1.6 元,配上西蒙空白面板,每套成本不到5 元。具体那家店的号码不记得了,只记得不是个柜台是个小房间。 下面是全套有线电视模块加插头,从左到右依次是F 头、高频头和有线电视插头。有线电视插头可以不装在电视插座上,等要接电视时再装。从左到右组合起来就是个有线电视插座。 拿一个西蒙空白面板,标好打洞的位置。 用10M M 钻头在面板中间打个洞。9M M 钻头估计也可以。西蒙空白面板质量不错。 钻好洞的周围有点毛刺,用美工刀削平。 把高频头用镙帽和垫圈固定在打好洞的西蒙空白面板上。这是固定好后的面板正面。 这是面板反面。 把底盒里的有线电视线留20 厘米左右剪短,然后在线头上取2 厘米扒皮。 扒好皮的有线电视线。 把外面的屏蔽层倒翻,穿上配好的铁圈。把露出来的一段白色绝缘层扒掉,露出中间的铜芯。 把F 头插进屏蔽层和白色绝缘层中间,再把铁圈夹紧固定住F 头。 把F 头固定在高频头上,当中的铜芯一定要插紧在高频头中间的小孔里的卡刀上。 最后把面板用螺丝固定。 完工后的“西蒙有线电视插座”。
