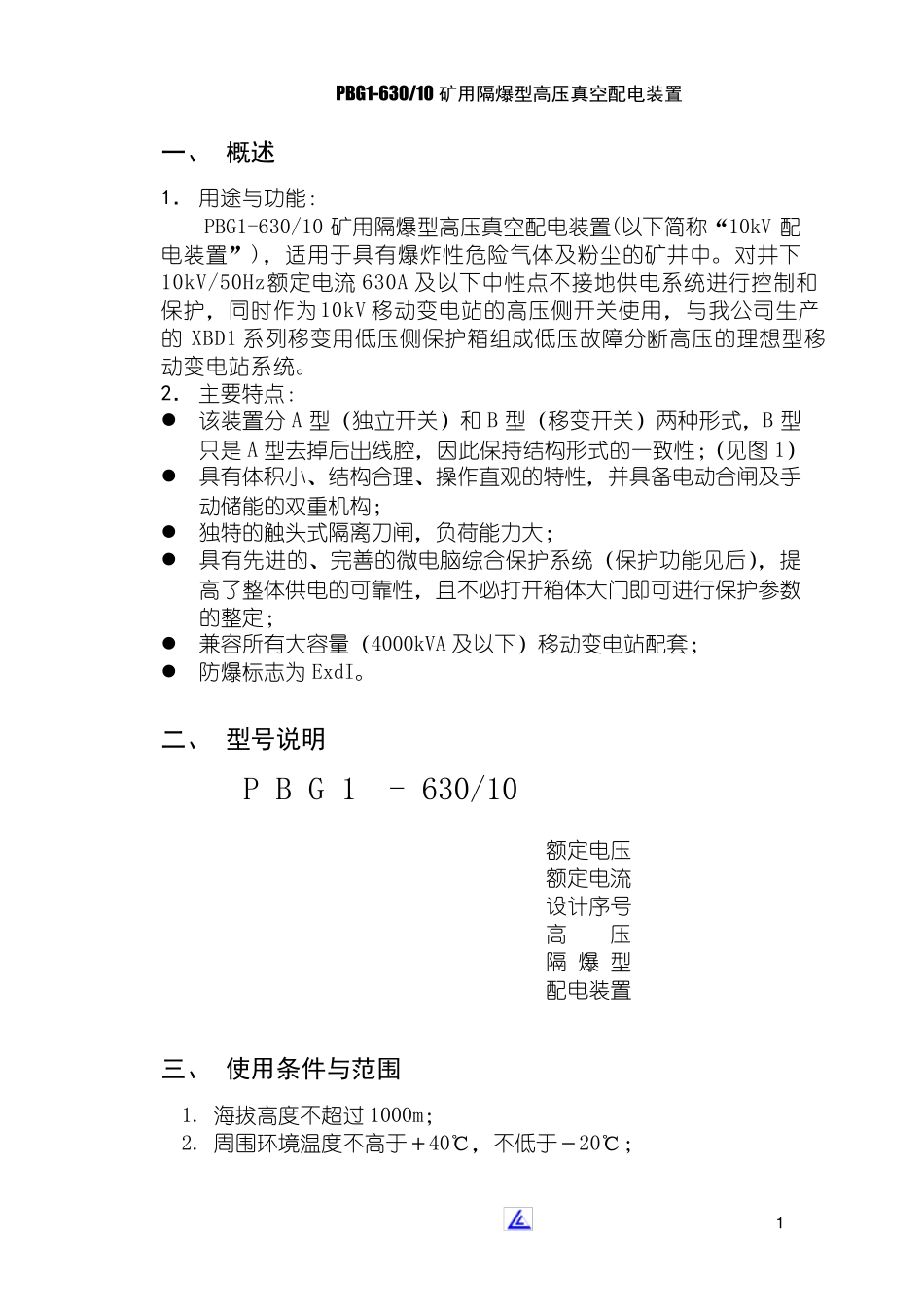

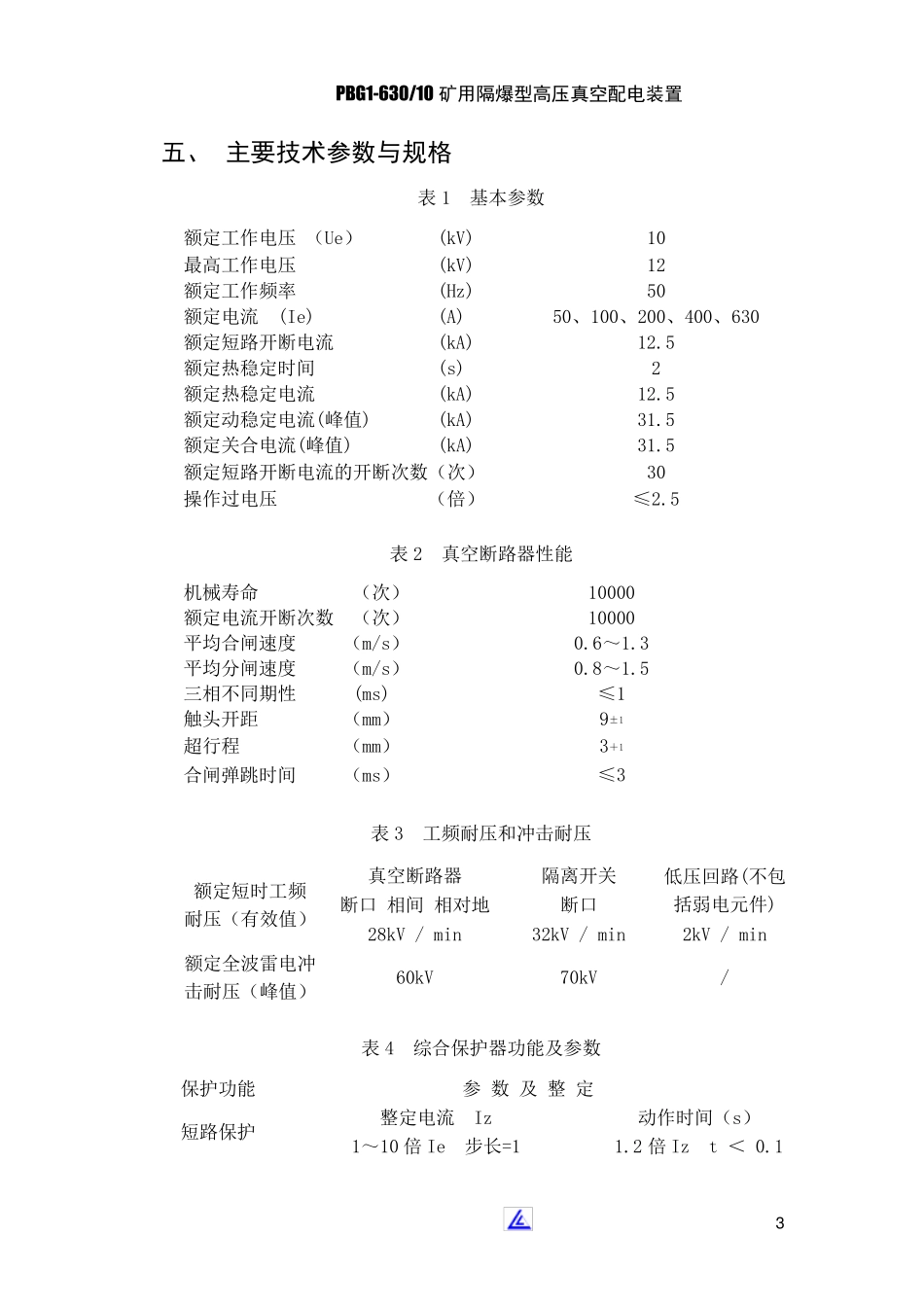

1 PBG1-630/10 矿用隔爆型高压真空配电装置 一、 概述 1. 用途与功能: PBG1-630/10 矿用隔爆型高压真空配电装置(以下简称“10kV 配电装置”),适用于具有爆炸性危险气体及粉尘的矿井中。对井下10kV/50Hz额定电流 630A 及以下中性点不接地供电系统进行控制和保护,同时作为10kV 移动变电站的高压侧开关使用,与我公司生产的 XBD1 系列移变用低压侧保护箱组成低压故障分断高压的理想型移动变电站系统。 2. 主要特点:  该装置分 A 型(独立开关)和 B 型(移变开关)两种形式,B 型只是 A 型去掉后出线腔,因此保持结构形式的一致性;(见图 1)  具有体积小、结构合理、操作直观的特性,并具备电动合闸及手动储能的双重机构;  独特的触头式隔离刀闸,负荷能力大;  具有先进的、完善的微电脑综合保护系统(保护功能见后),提 高了整体供电的可靠性,且不必打开箱体大门即可进行保护参数的整定;  兼容 所 有大容 量 (4000kVA 及以下)移动变电站配套 ;  防 爆标 志 为 ExdI。 二、 型号说明 P B G 1 - 630/10 三、 使用条件与范围 1. 海 拔 高度 不超 过 1000m; 2. 周 围 环 境 温 度 不高于+ 40℃ ,不低于- 20℃ ; 额定电压 额定电流 设 计 序 号 高 压 隔 爆 型 配电装置 2 PBG1-630/10矿用隔爆型高压真空配电装置 3. 空气相对温度不大于95%(25℃时); 4. 在无强烈颠簸和冲击振动的地方; 5. 设备垂直面的安装倾斜度不大于15°; 6. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所; 7. 在无滴水和水浸的地方; 8. 在有沼气及煤尘爆炸危险的环境中。 四、 外形尺寸及重量 图 1 开关外形图 1. 外形尺寸为:( 见图1) 1175×1061×928 mm (B) 1175×1061×1363 mm (A) 2. 配合法兰尺寸为:(见图2) 600×600 mm 3. 重量约为:618kg 图 2 连接法兰 600× 600 500×500 550×550 20-M 16-7H 3 PBG1-630/10 矿用隔爆型高压真空配电装置 五、 主要技术参数与规格 表1 基本参数 额定工作电压 (Ue) (kV) 10 最高工作电压 (kV) 12 额定工作频率 (Hz) 50 额定电流 (Ie) (A) 50、100、200、400、630 额定短路开断电流 (kA) 12.5 额定热稳定时间 (s) 2 额定热稳定电流 (kA) 12.5 额定动稳定电流(峰值) (kA) 31.5 额定关合电流(峰值) (kA) 31.5 额定...
