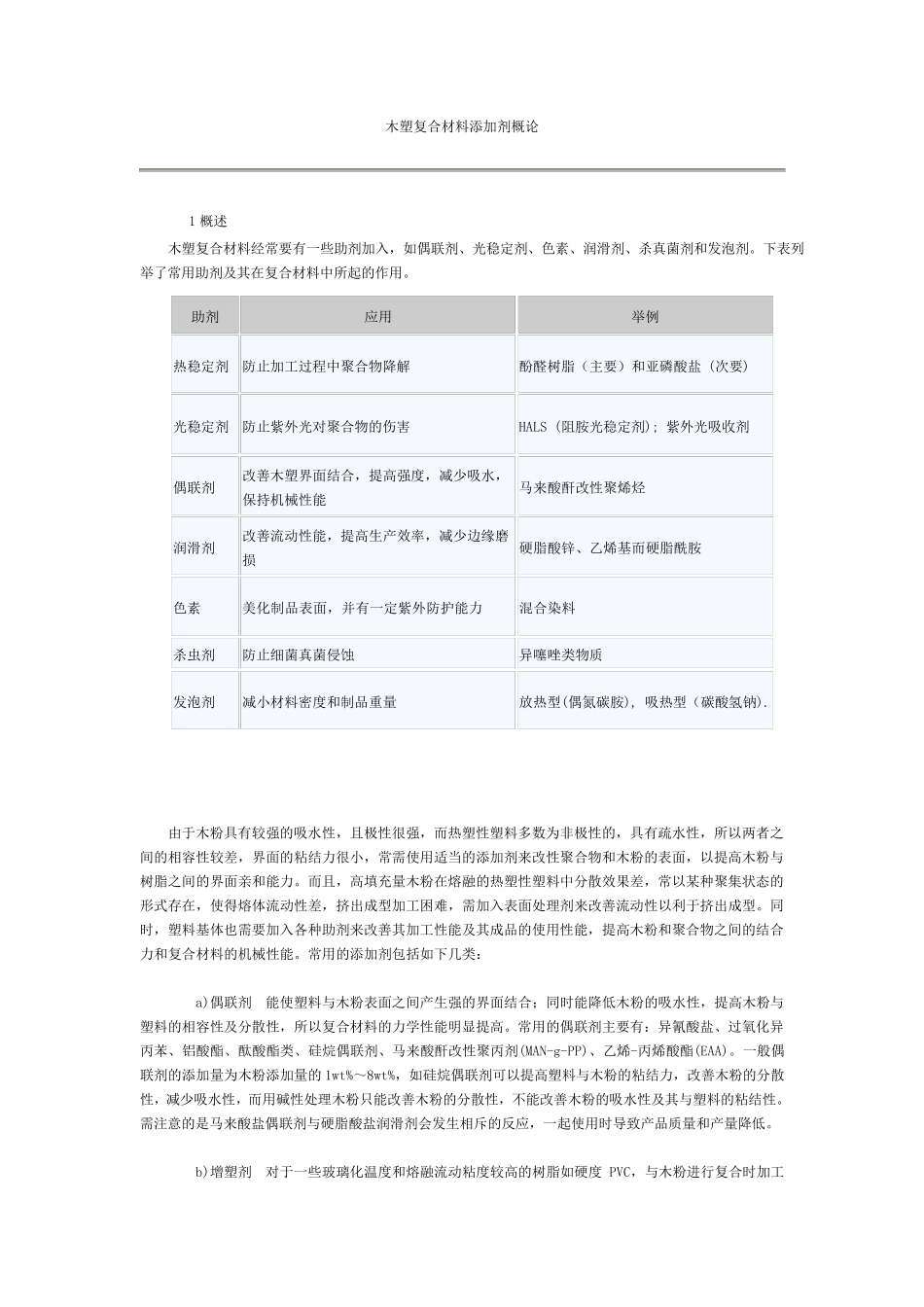

木塑复合材料添加剂概论 1 概述 木塑复合材料经常要有一些助剂加入，如偶联剂、光稳定剂、色素、润滑剂、杀真菌剂和发泡剂
下表列举了常用助剂及其在复合材料中所起的作用
助剂 应用 举例 热稳定剂 防止加工过程中聚合物降解 酚醛树脂（主要）和亚磷酸盐 (次要) 光稳定剂 防止紫外光对聚合物的伤害 HALS (阻胺光稳定剂); 紫外光吸收剂 偶联剂 改善木塑界面结合，提高强度，减少吸水，保持机械性能 马来酸酐改性聚烯烃 润滑剂 改善流动性能，提高生产效率，减少边缘磨损 硬脂酸锌、乙烯基而硬脂酰胺 色素 美化制品表面，并有一定紫外防护能力 混合染料 杀虫剂 防止细菌真菌侵蚀 异噻唑类物质 发泡剂 减小材料密度和制品重量 放热型(偶氮碳胺), 吸热型（碳酸氢钠)
由于木粉具有较强的吸水性，且极性很 强，而热塑性塑料多 数 为 非 极性的，具有疏 水性，所以 两 者 之间 的相 容 性较差 ，界面的粘 结力很 小，常需 使 用适 当 的添加剂来改性聚合物和木粉的表面，以 提高木粉与树脂之 间 的界面亲 和能力
而且，高填 充 量木粉在熔 融 的热塑性塑料中分 散 效果 差 ，常以 某 种 聚集 状 态 的形 式 存 在，使 得 熔 体 流动性差 ，挤 出 成 型加工困 难 ，需 加入表面处 理 剂来改善流动性以 利 于挤 出 成 型
同时 ，塑料基体 也 需 要加入各 种 助剂来改善其加工性能及其成 品的使 用性能，提高木粉和聚合物之 间 的结合力和复合材料的机械性能
常用的添加剂包 括 如下几 类： a)偶联剂 能使 塑料与 木粉表面之 间 产生强的界面结合； 同 时 能降低 木粉的吸水性，提高木粉与塑料的相 容 性及分 散 性，所以 复合材料的力学 性能明 显 提高
常用的偶联剂主要有： 异氰 酸盐、过氧 化异丙 苯 、铝 酸酯 、酞 酸酯 类、硅 烷 偶联剂、马来酸酐改性聚丙
