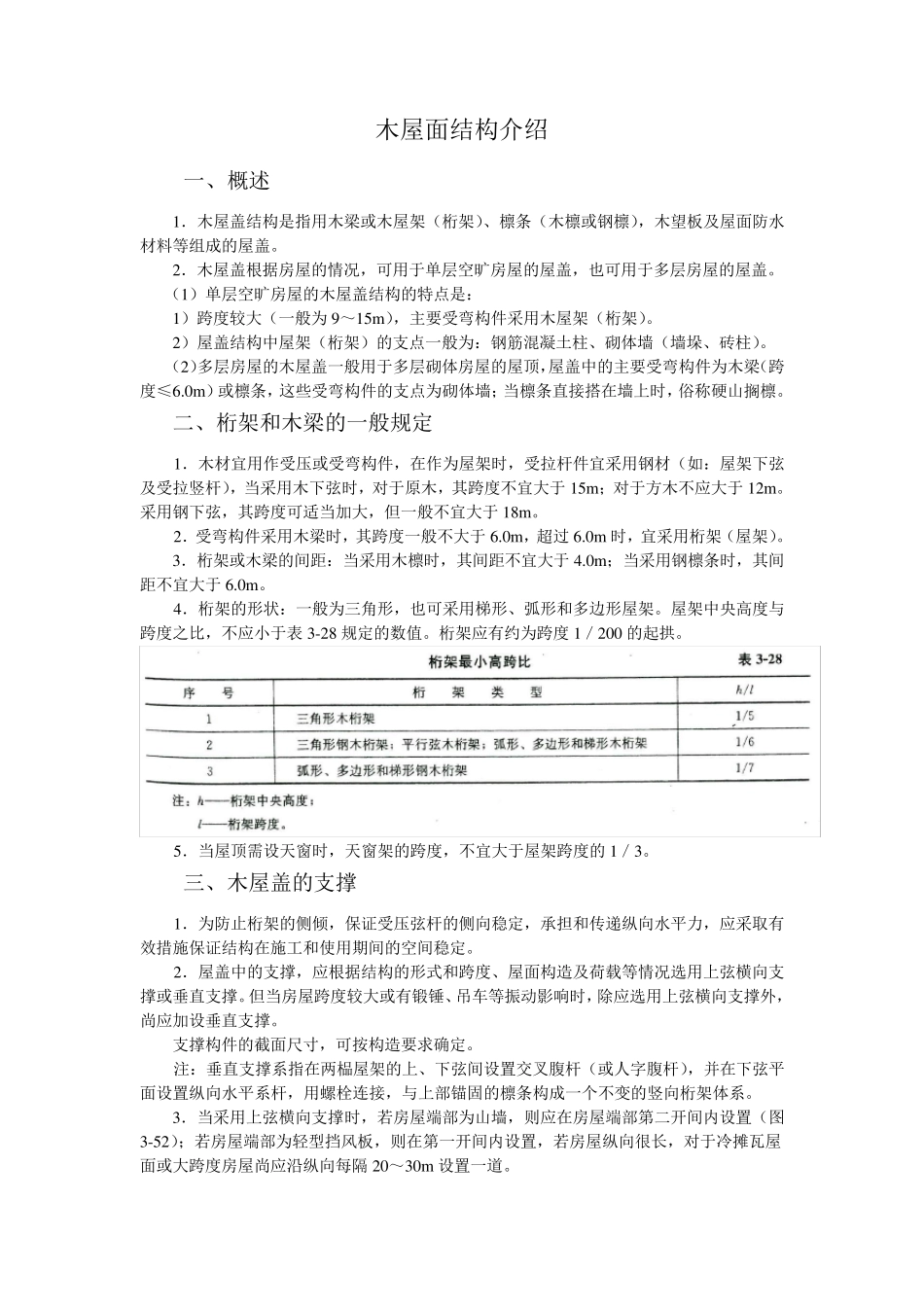

木屋面结构介绍 一、概述 1．木屋盖结构是指用木梁或木屋架（桁架）、檩条（木檩或钢檩），木望板及屋面防水材料等组成的屋盖。 2．木屋盖根据房屋的情况，可用于单层空旷房屋的屋盖，也可用于多层房屋的屋盖。 （1）单层空旷房屋的木屋盖结构的特点是： 1）跨度较大（一般为9～15m ），主要受弯构件采用木屋架（桁架）。 2）屋盖结构中屋架（桁架）的支点一般为：钢筋混凝土柱、砌体墙（墙垛、砖柱）。 （2）多层房屋的木屋盖一般用于多层砌体房屋的屋顶，屋盖中的主要受弯构件为木梁（跨度≤6.0m ）或檩条，这些受弯构件的支点为砌体墙；当檩条直接搭在墙上时，俗称硬山搁檩。 二、桁架和木梁的一般规定 1．木材宜用作受压或受弯构件，在作为屋架时，受拉杆件宜采用钢材（如：屋架下弦及受拉竖杆），当采用木下弦时，对于原木，其跨度不宜大于15m ；对于方木不应大于12m 。采用钢下弦，其跨度可适当加大，但一般不宜大于18m 。 2．受弯构件采用木梁时，其跨度一般不大于6.0m ，超过 6.0m 时，宜采用桁架（屋架）。 3．桁架或木梁的间距：当采用木檩时，其间距不宜大于4.0m ；当采用钢檩条时，其间距不宜大于6.0m 。 4．桁架的形状：一般为三角形，也可采用梯形、弧形和多边形屋架。屋架中央高度与跨度之比，不应小于表 3-28 规定的数值。桁架应有约为跨度1／200 的起拱。 5．当屋顶需设天窗时，天窗架的跨度，不宜大于屋架跨度的1／3。 三、木屋盖的支撑 1．为防止桁架的侧倾，保证受压弦杆的侧向稳定，承担和传递纵向水平力，应采取有效措施保证结构在施工和使用期间的空间稳定。 2．屋盖中的支撑，应根据结构的形式和跨度、屋面构造及荷载等情况选用上弦横向支撑或垂直支撑。但当房屋跨度较大或有锻锤、吊车等振动影响时，除应选用上弦横向支撑外，尚应加设垂直支撑。 支撑构件的截面尺寸，可按构造要求确定。 注：垂直支撑系指在两榀屋架的上、下弦间设置交叉腹杆（或人字腹杆），并在下弦平面设置纵向水平系杆，用螺栓连接，与上部锚固的檩条构成一个不变的竖向桁架体系。 3．当采用上弦横向支撑时，若房屋端部为山墙，则应在房屋端部第二开间内设置（图3-52）；若房屋端部为轻型挡风板，则在第一开间内设置，若房屋纵向很长，对于冷摊瓦屋面或大跨度房屋尚应沿纵向每隔 20～30m 设置一道。 上弦横向支撑的斜杆如选用圆钢，应设有调整松紧的装置。 4．当采用垂直支撑时，在跨度方向可根据屋架跨度大小设...
