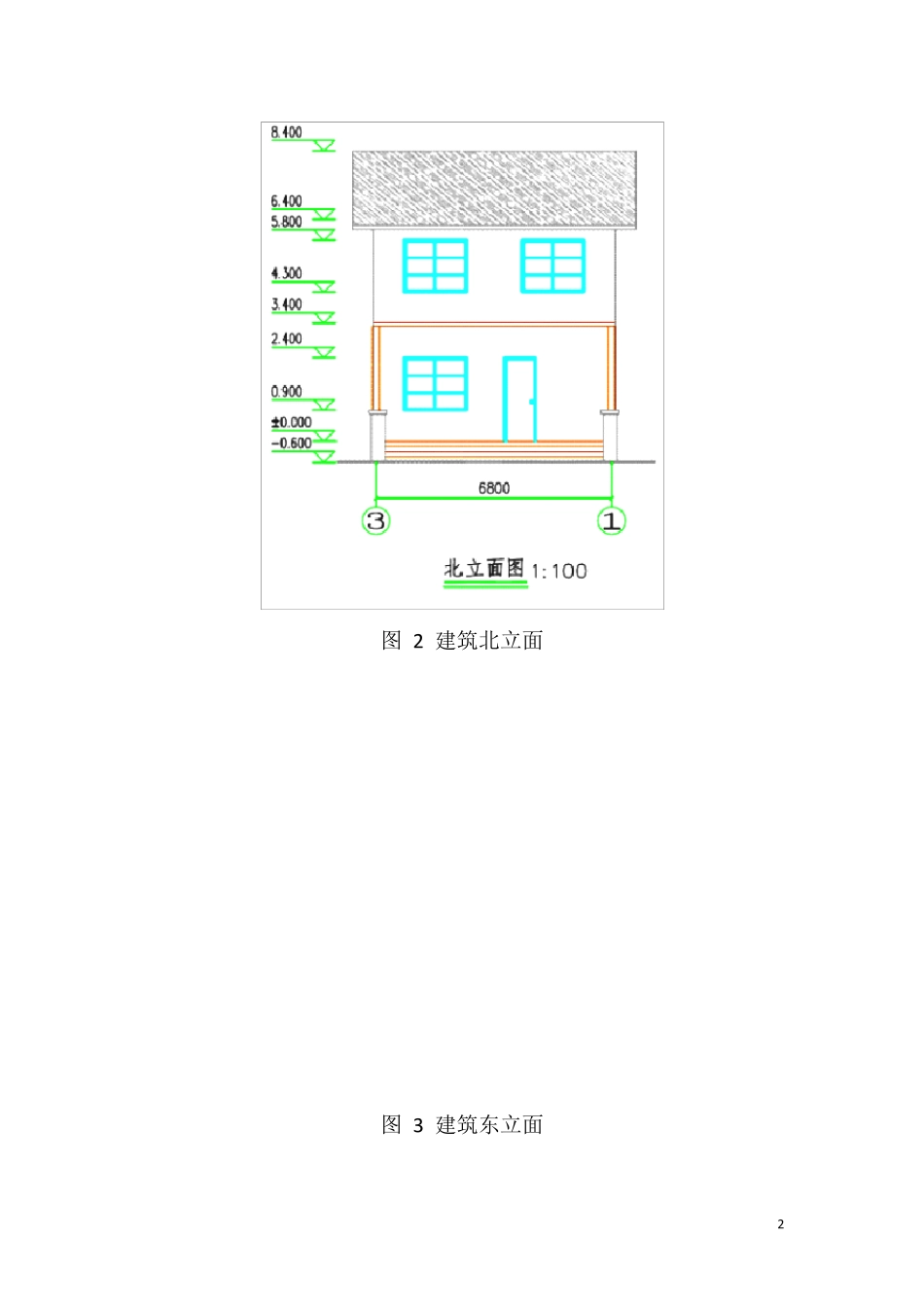

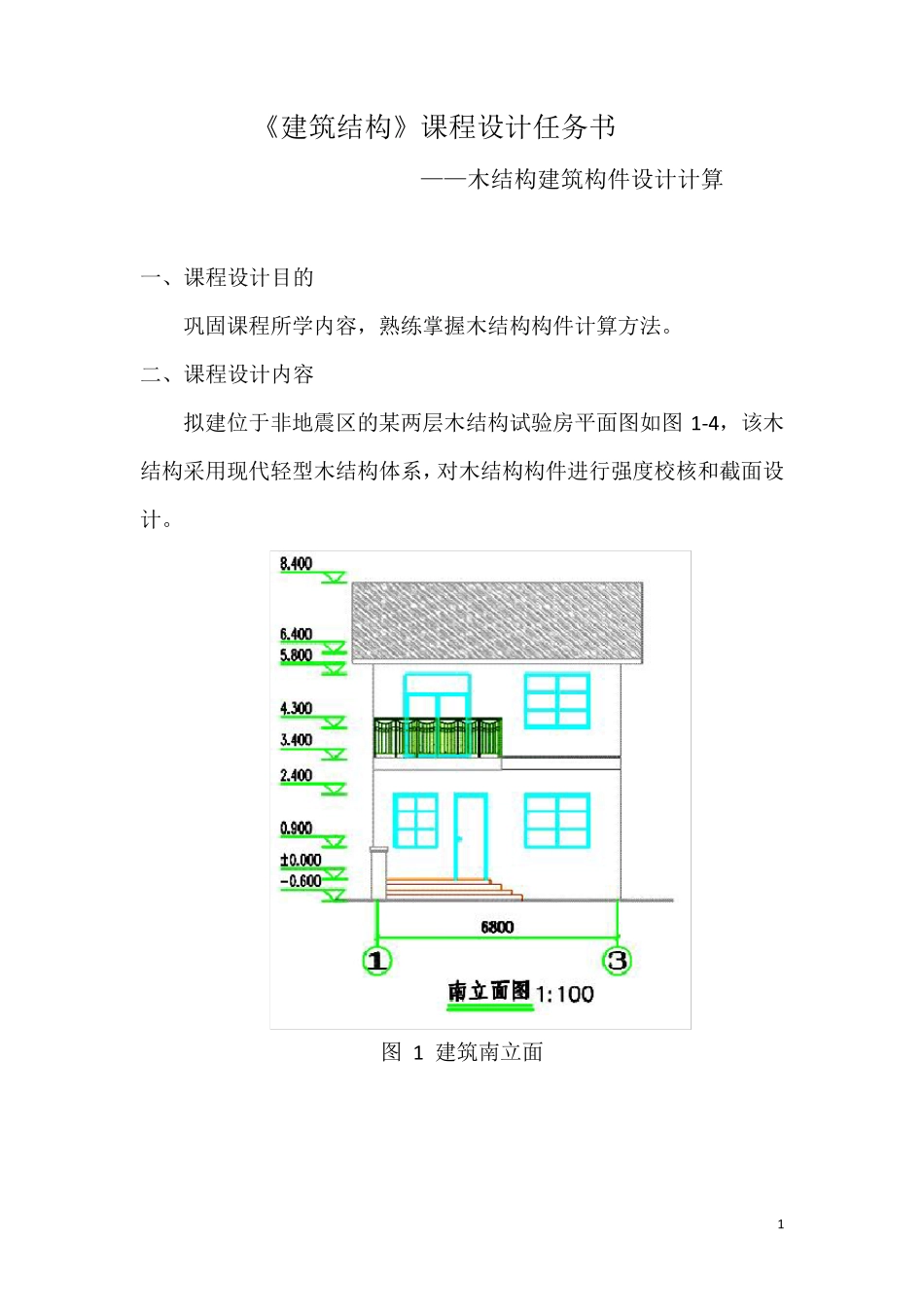

1 《建筑结构》课程设计任务书 ——木结构建筑构件设计计算 一、课程设计目的 巩固课程所学内容,熟练掌握木结构构件计算方法。 二、课程设计内容 拟建位于非地震区的某两层木结构试验房平面图如图 1-4,该木结构采用现代轻型木结构体系,对木结构构件进行强度校核和截面设计。 图 1 建筑南立面 2 图 2 建筑北立面 图 3 建筑东立面 3 图 4 建筑西立面 三、基本设计资料 ⒈ 楼面活荷载标准值为 2.0kN/m2;屋面活荷载标准值为 0.5kN/m2。 ⒉ 楼盖结构为:搁栅间距 400mm,搁栅跨度 3400mm,填充的岩棉假设处于非压缩正常状态,即岩棉厚度等于搁栅高度,如图5。 ⒊ 外墙墙体墙骨柱计算示意图如图6,假设其中竖向荷载 N 设计值为 3.54kN,风横向荷载 q 设计值为 0.342kN/m,墙骨柱计算长度 3.3m。 ⒋ 屋顶结构如图7,椽条间距 400mm,椽条跨度 3600mm。 4 9m m 石膏板岩棉胶合5夹板(杨木)25m m 硬木地板搁栅 图 5 楼盖结构 楼盖NNq楼盖墙骨柱 图 6 外墙墙骨柱受力情况 5 9m m 石膏板椽条胶合5夹板(杨木)油毡防水层沥青屋面瓦图 7 屋顶结构 ⒌ 设计中使用的主要建筑材料自重。沥青屋面瓦:0.55kN/m2,9mm石膏板:14.5kN/m2,樟子松自重4kN/m3,云南松自重5―6kN/m3,楼面硬木地板安装不需要铺设地板格栅,其它材料自重从《建筑结构荷载规范》(GB 50009-2001)附录A 中取值。 ⒍ 椽条、搁栅作为受弯构件仅考虑抗弯强度、抗剪强度、挠度校核。墙骨柱作为压弯构件仅考虑强度、弯矩作用平面内稳定校核。 四、课程设计任务 1、构件强度校核。拟设计使用构件材料樟子松规格材,外墙墙骨柱截面尺寸为40×140mm(宽 40mm,高 140mm);楼盖搁栅截面尺寸为65×140mm;屋顶椽条截面尺寸为65×185mm。试对楼盖搁栅、外墙墙骨柱和屋顶椽条进行强度校核。 6 2、构件截面设计。若拟设计使用构件材料改为云南松,试对楼盖搁栅和屋顶椽条进行截面尺寸设计。 五、课程设计应上交的资料内容 1、构件设计计算书。 2、总结。 以上资料按照从封面、设计任务书、构件设计计算、总结,装订成册,上交指导老师。 六、课程设计时间安排 1、安排设计任务,设计准备 0.5 天 2、构件设计计算及资料整理 4 天 3、交指导老师审核及交设计 0.5 天 七、课程设计成绩评定 最终成绩分为:优、良、中、及格和不及格五个等级。 7 《建筑结构》课程设计构件计算书 第一部分 强度校核 —...
