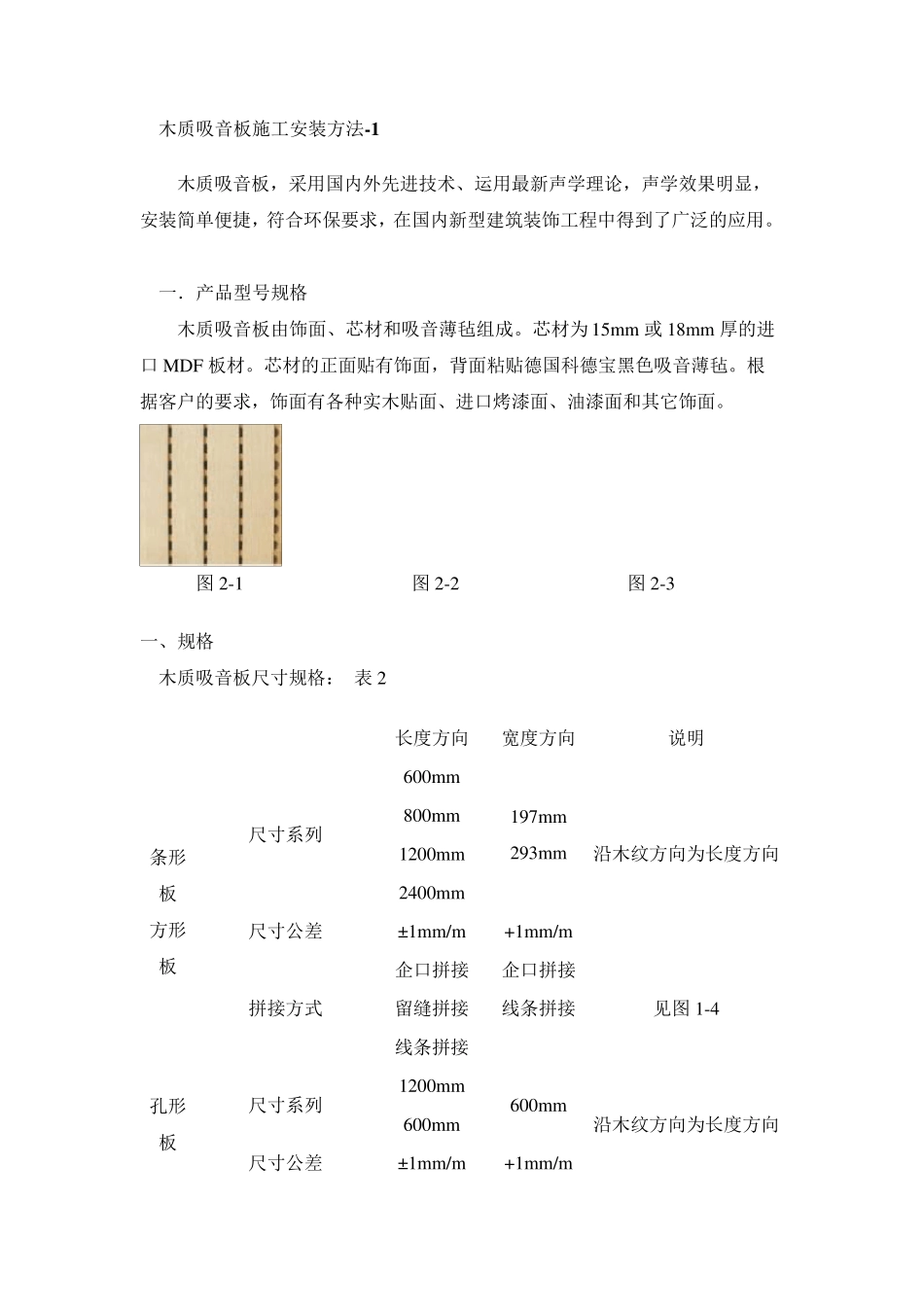

木质吸音板施工安装方法-1 木质吸音板,采用国内外先进技术、运用最新声学理论,声学效果明显,安装简单便捷,符合环保要求,在国内新型建筑装饰工程中得到了广泛的应用。 一.产品型号规格 木质吸音板由饰面、芯材和吸音薄毡组成。芯材为 15mm 或 18mm 厚的进口 MDF 板材。芯材的正面贴有饰面,背面粘贴德国科德宝黑色吸音薄毡。根据客户的要求,饰面有各种实木贴面、进口烤漆面、油漆面和其它饰面。 图 2-1 图 2-2 图 2-3 一、规格 木质吸音板尺寸规格: 表 2 长度方向 宽度方向 说明 条形板 方形板 尺寸系列 600mm 197mm 293mm 沿木纹方向为长度方向 800mm 1200mm 2400mm 尺寸公差 ±1mm/m +1mm/m 拼接方式 企口拼接 企口拼接 见图 1-4 留缝拼接 线条拼接 线条拼接 孔形板 尺寸系列 1200mm 600mm 沿木纹方向为长度方向 600mm 尺寸公差 ±1mm/m +1mm/m 拼接方式 企口拼接 企口拼接 见图1-4 留缝拼接 线条拼接 线条拼接 微孔板 尺寸系列 600mm 600mm 尺寸公差 ±1mm/m +1mm/m 拼接方式 粘贴 需定制请与我公司技术人员联系 图1-4 图2-1 图2-2 二、安装用配件和工具 1. 安装配件 (1)收边线条;(见图2-1) (2)外角线条;(见图2-2、图2-3) (3)连接线条。(见图2-4、图2-5、图2-6) 图2-3 图2-4 图2-5 三.安装前的准备工作 为保证达到设计效果,安装吸音板之前,必须完成以下准备工作: 1.安装场所 (1)安装场所必须干燥,最低温度不低于10 摄氏度。 (2)安装场所安装后的最大湿度变化值应控制在40%~60%范围内。 (3)安装场所至少在安装前24 小时必须要达到以上规定的温湿标准。 2.吸音板 (1)核对吸音板的型号、规格尺寸和数量。 (2)吸音板必须在待安装的场所内放置 48 小时,以便吸音板适应室内环/境而定型。 3.龙骨 (1)吸音板覆盖的墙面必须按设计图或施工图的要求安装龙骨,并对龙骨进行调平处理。龙骨表面应平整、光滑、无锈蚀、无变形。 (2)结构墙体要按照建筑规范进行施工前处理,龙骨的排布尺寸一定要和吸音板的排布相适应。木龙骨间距应小于300m m ,轻钢龙骨间距不大于400m m 。龙骨的安装应与吸音板长度方向相垂直(吸音板竖向排列时参照图 3-1;吸音板横向排列时参照图 3-2)。 (3)木龙骨表面到基层的距离按照具体要求,一般为50m m 。木龙骨边面平整度及垂直度误差应不大于0.5m m 。 (4)龙骨间隙内需...
