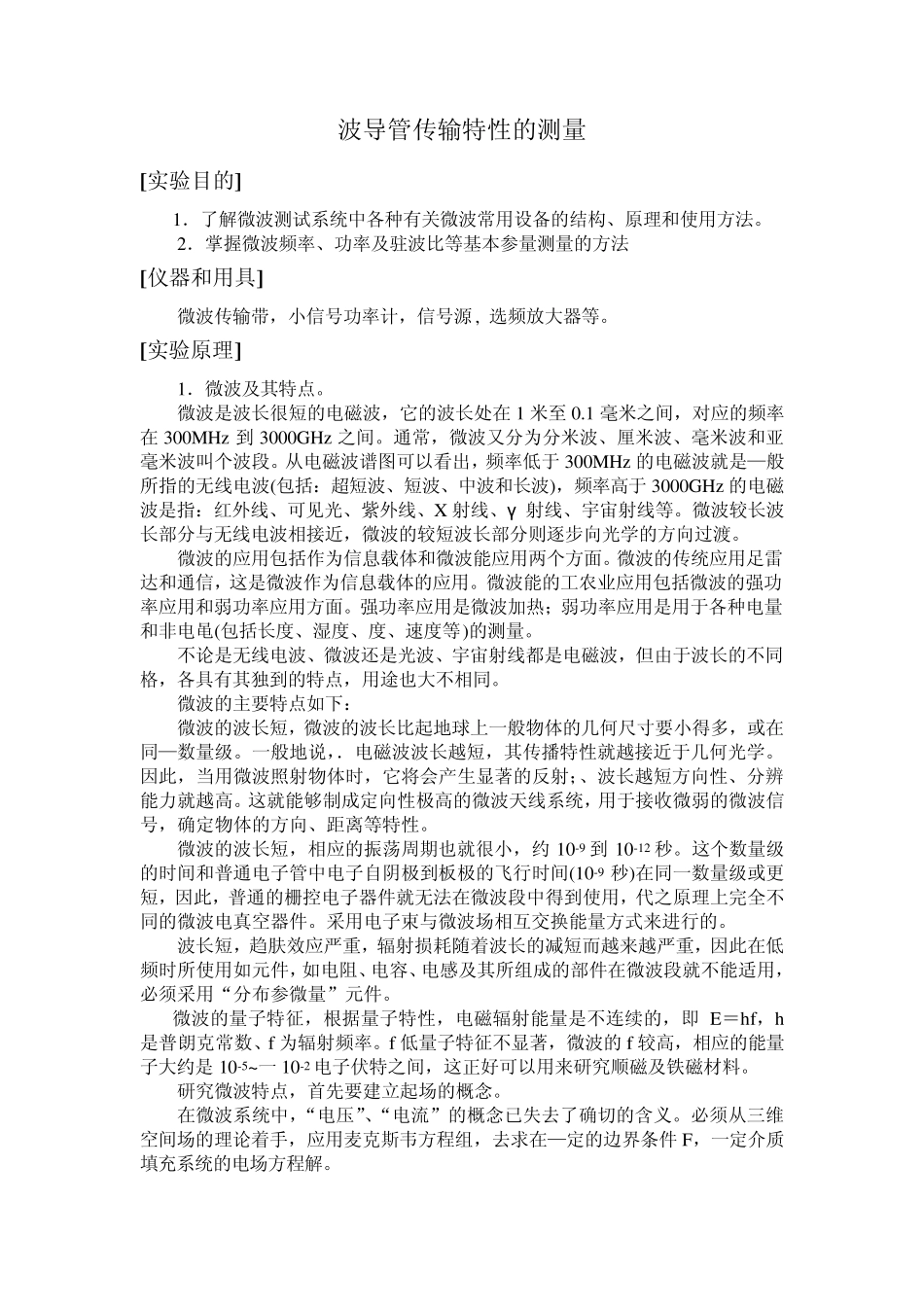

波导管传输特性的测量 [实验目的] 1．了解微波测试系统中各种有关微波常用设备的结构、原理和使用方法。 2．掌握微波频率、功率及驻波比等基本参量测量的方法 [仪器和用具] 微波传输带，小信号功率计，信号源, 选频放大器等。 [实验原理] 1．微波及其特点。 微波是波长很短的电磁波，它的波长处在1 米至0.1 毫米之间，对应的频率在300MHz 到3000GHz 之间。通常，微波又分为分米波、厘米波、毫米波和亚毫米波叫个波段。从电磁波谱图可以看出，频率低于300MHz 的电磁波就是—般所指的无线电波(包括：超短波、短波、中波和长波)，频率高于3000GHz 的电磁波是指：红外线、可见光、紫外线、X 射线、γ 射线、宇宙射线等。微波较长波长部分与无线电波相接近，微波的较短波长部分则逐步向光学的方向过渡。 微波的应用包括作为信息载体和微波能应用两个方面。微波的传统应用足雷达和通信，这是微波作为信息载体的应用。微波能的工农业应用包括微波的强功率应用和弱功率应用方面。强功率应用是微波加热；弱功率应用是用于各种电量和非电黾(包括长度、湿度、度、速度等)的测量。 不论是无线电波、微波还是光波、宇宙射线都是电磁波，但由于波长的不同格，各具有其独到的特点，用途也大不相同。 微波的主要特点如下： 微波的波长短，微波的波长比起地球上一般物体的几何尺寸要小得多，或在同—数量级。一般地说，．电磁波波长越短，其传播特性就越接近于几何光学。因此，当用微波照射物体时，它将会产生显著的反射；、波长越短方向性、分辨能力就越高。这就能够制成定向性极高的微波天线系统，用于接收微弱的微波信号，确定物体的方向、距离等特性。 微波的波长短，相应的振荡周期也就很小，约 10-9 到10-12 秒。这个数量级的时间和普通电子管中电子自阴极到板极的飞行时间(10-9 秒)在同一数量级或更短，因此，普通的栅控电子器件就无法在微波段中得到使用，代之原理上完全不同的微波电真空器件。采用电子束与微波场相互交换能量方式来进行的。 波长短，趋肤效应严重，辐射损耗随着波长的减短而越来越严重，因此在低频时所使用如元件，如电阻、电容、电感及其所组成的部件在微波段就不能适用，必须采用“分布参微量”元件。 微波的量子特征，根据量子特性，电磁辐射能量是不连续的，即 E＝hf，h是普朗克常数、f 为辐射频率。f 低量子特征不显著，微波的f 较高，相应的能量子大约是10-5~一 10-2 电子伏特之间，这正好可以用...
