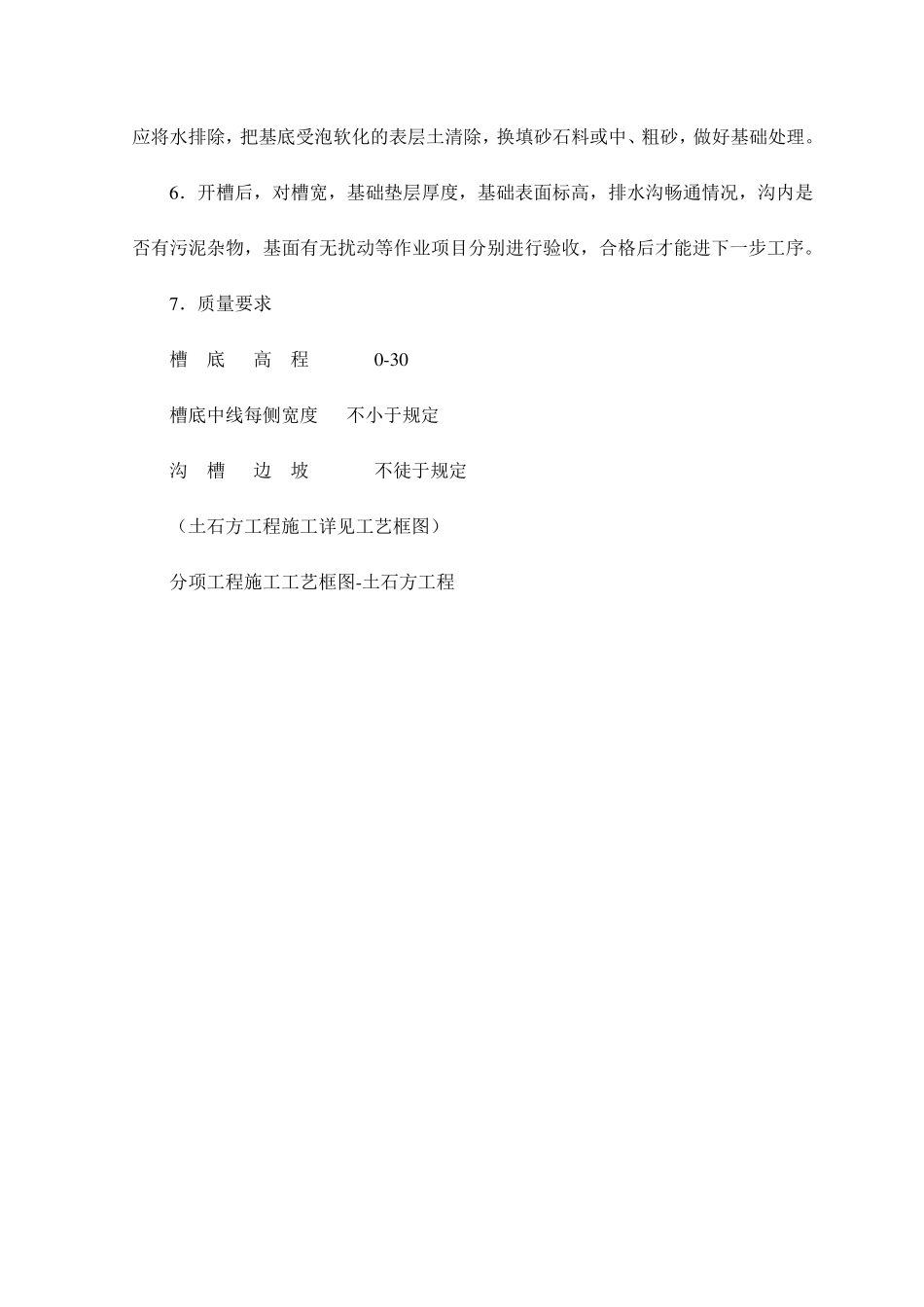

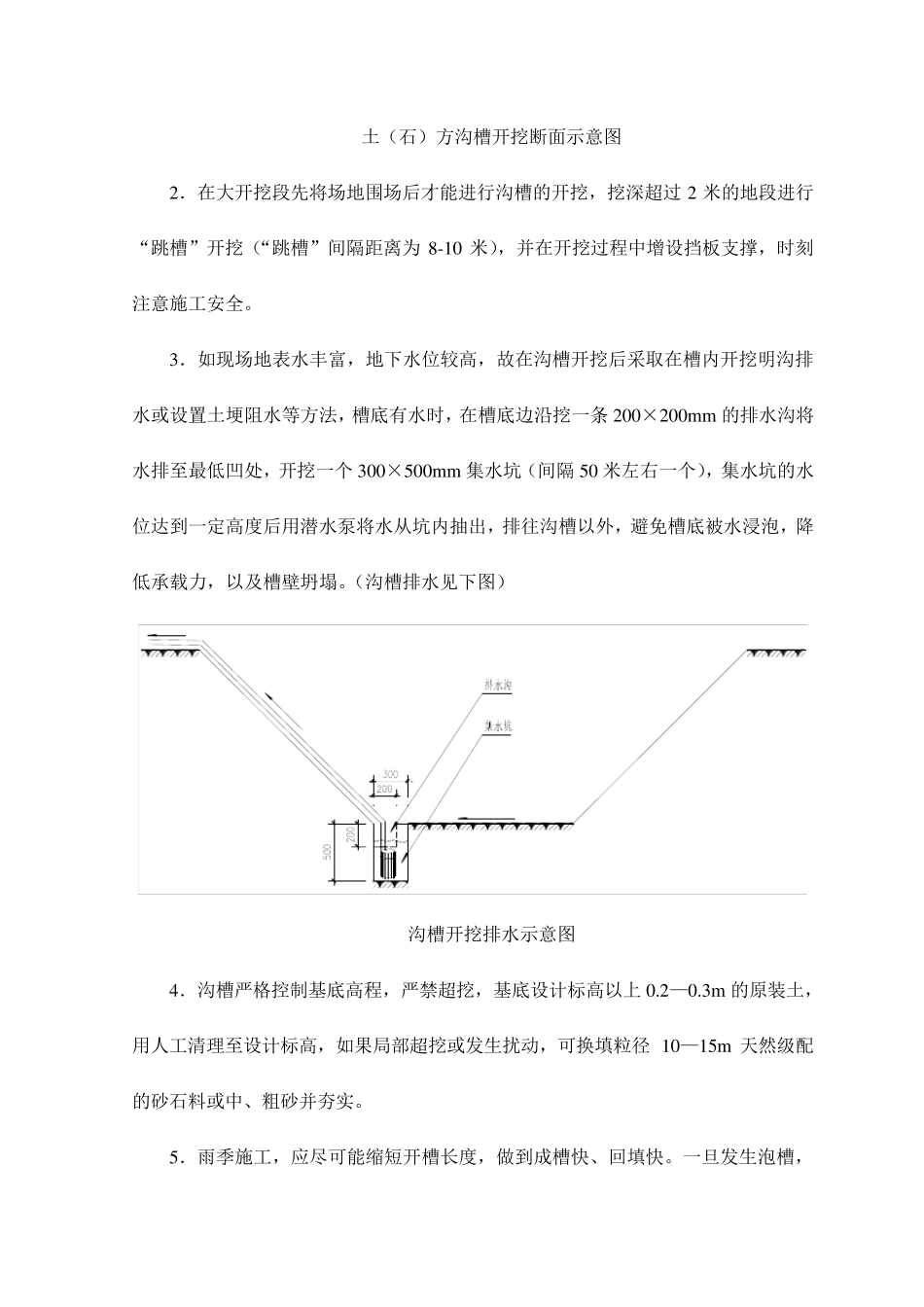

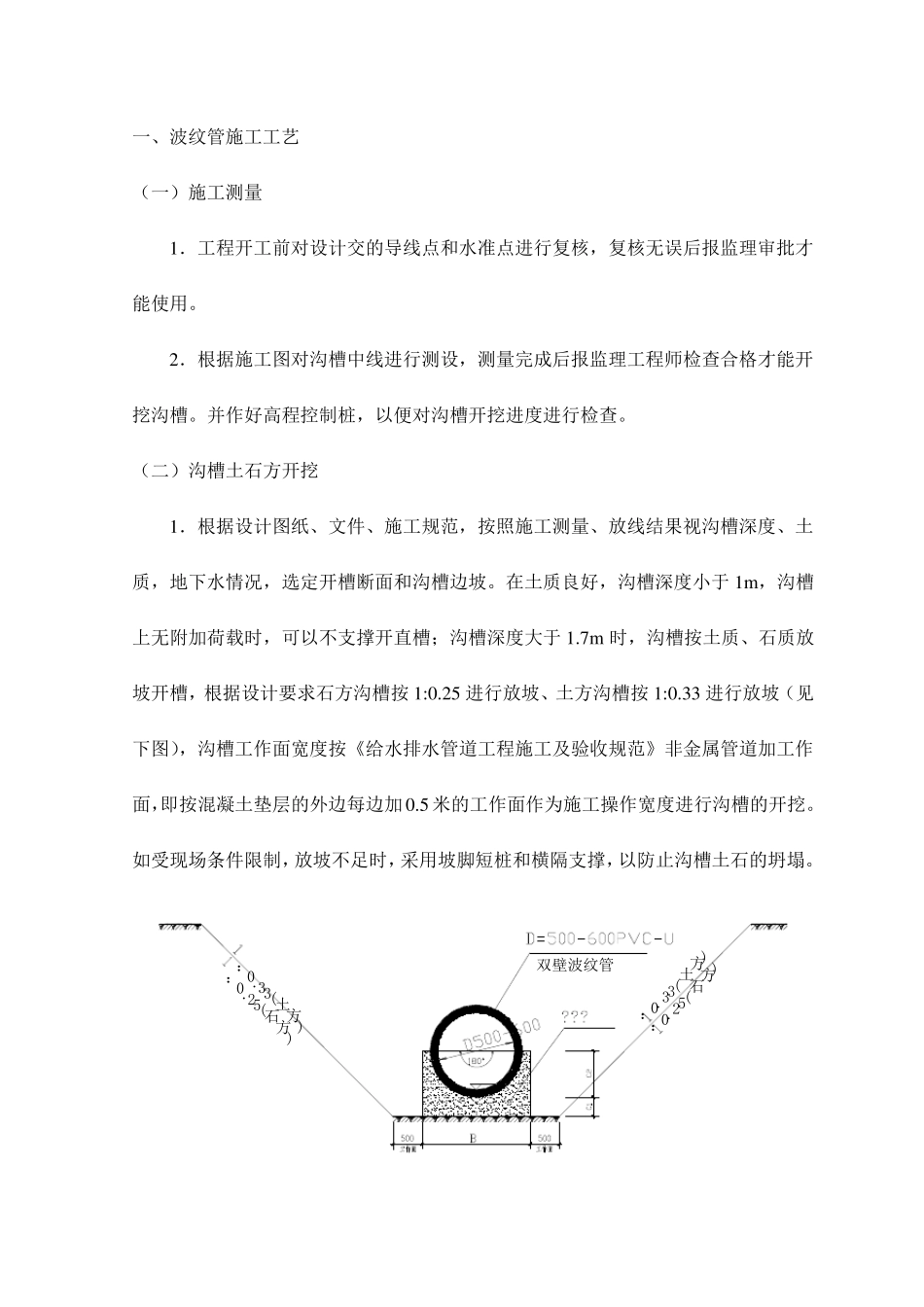

一、波纹管施工工艺 （一）施工测量 1．工程开工前对设计交的导线点和水准点进行复核，复核无误后报监理审批才能使用。 2．根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格才能开挖沟槽。并作好高程控制桩，以便对沟槽开挖进度进行检查。 （二）沟槽土石方开挖 1．根据设计图纸、文件、施工规范，按照施工测量、放线结果视沟槽深度、土质，地下水情况，选定开槽断面和沟槽边坡。在土质良好，沟槽深度小于 1m ，沟槽上无附加荷载时，可以不支撑开直槽；沟槽深度大于 1.7m 时，沟槽按土质、石质放坡开槽，根据设计要求石方沟槽按 1:0.25 进行放坡、土方沟槽按 1:0.33 进行放坡（见下图），沟槽工作面宽度按《给水排水管道工程施工及验收规范》非金属管道加工作面，即按混凝土垫层的外边每边加0.5 米的工作面作为施工操作宽度进行沟槽的开挖。如受现场条件限制，放坡不足时，采用坡脚短桩和横隔支撑，以防止沟槽土石的坍塌。 ：0.33(土方)：0.25(石方)：0.25(石方)：0.33(土方)双壁波纹管 土（石）方沟槽开挖断面示意图 2．在大开挖段先将场地围场后才能进行沟槽的开挖，挖深超过2 米的地段进行“跳槽”开挖（“跳槽”间隔距离为8-10 米），并在开挖过程中增设挡板支撑，时刻注意施工安全。 3．如现场地表水丰富，地下水位较高，故在沟槽开挖后采取在槽内开挖明沟排水或设置土埂阻水等方法，槽底有水时，在槽底边沿挖一条200×200m m 的排水沟将水排至最低凹处，开挖一个 300×500m m 集水坑（间隔50 米左右一个），集水坑的水位达到一定高度后用潜水泵将水从坑内抽出，排往沟槽以外，避免槽底被水浸泡，降低承载力，以及槽壁坍塌。（沟槽排水见下图） 沟槽开挖排水示意图 4．沟槽严格控制基底高程，严禁超挖，基底设计标高以上0.2—0.3m 的原装土，用人工清理至设计标高，如果局部超挖或发生扰动，可换填粒径10—15m 天然级配的砂石料或中、粗砂并夯 实 。 5．雨 季 施工，应 尽 可能缩 短 开槽长 度，做 到成 槽快 、回 填快 。一旦 发生泡槽， 应将水排除，把基底受泡软化的表层土清除，换填砂石料或中、粗砂，做好基础处理。 6 ．开槽后，对槽宽，基础垫层厚度，基础表面标高，排水沟畅通情况，沟内是否有污泥杂物，基面有无扰动等作业项目分别进行验收，合格后才能进下一步工序。 7 ．质量要求 槽 底 高 程 0 -3 0 槽底中线每侧宽度 不小于规定 沟 槽 边 坡 不...
