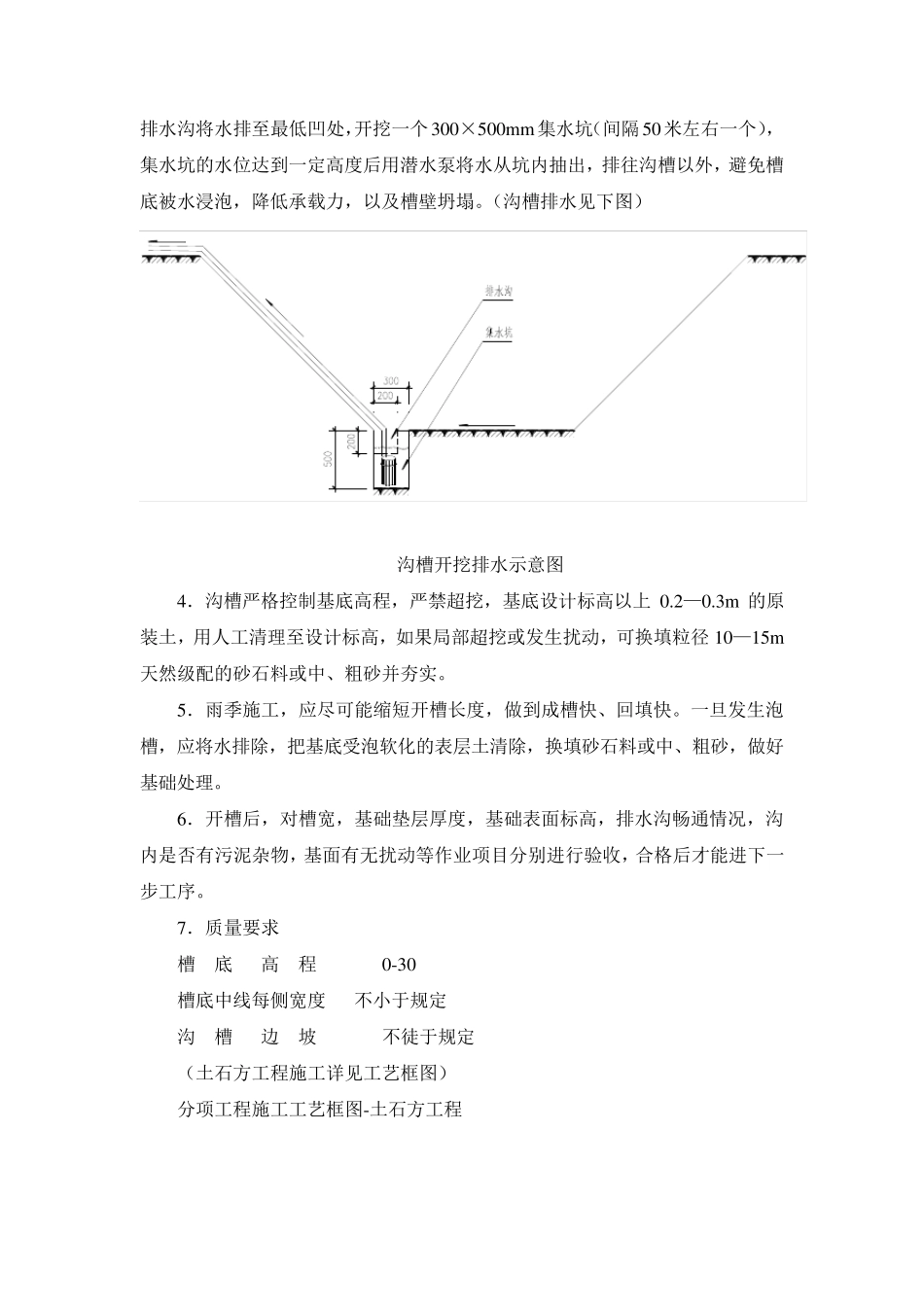

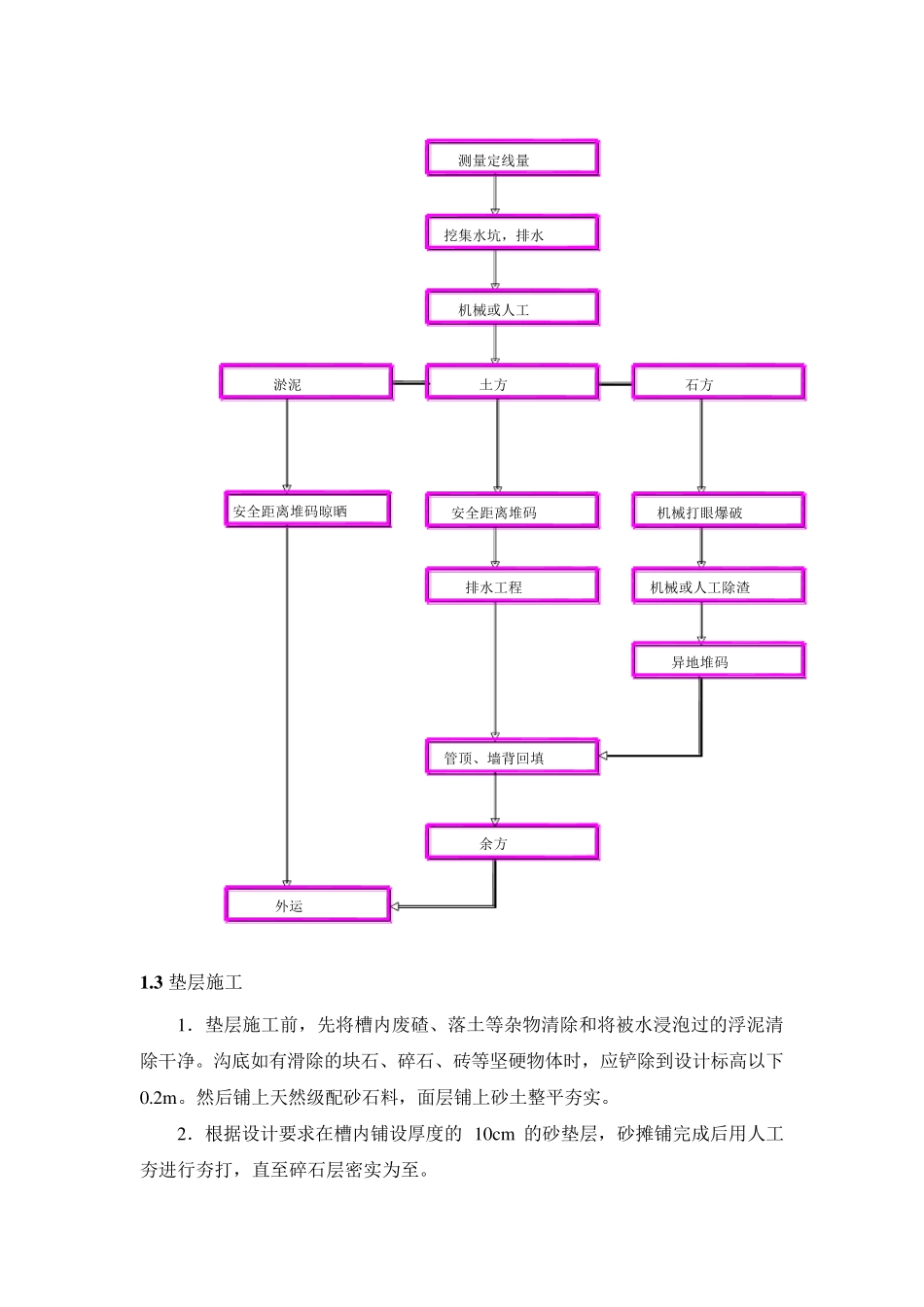

1 波 纹 管 施 工 工 艺 1 .1 施 工 测 量 1． 工 程 开 工 前 对 设 计 交 的 导 线 点 和 水 准 点 进 行 复 核 ， 复 核 无 误 后 报 监 理 审批 才 能 使 用 。 2． 根 据 施 工 图 对 沟 槽 中 线 进 行 测 设 ， 测 量 完 成 后 报 监 理 工 程 师 检 查 合 格 才能 开 挖 沟 槽 。 并 作 好 高 程 控 制 桩 ， 以 便 对 沟 槽 开 挖 进 度 进 行 检 查 。 1 .2 沟 槽 土 石 方 开 挖 1． 根 据 设 计 图 纸 、 文 件 、 施 工 规 范 ， 按 照 施 工 测 量 、 放 线 结 果 视 沟 槽 深 度 、土 质 ， 地 下 水 情 况 ， 选 定 开 槽 断 面 和 沟 槽 边 坡 。 在 土 质 良 好 ， 沟 槽 深 度 小 于 1m ，沟 槽 上 无 附 加 荷 载 时 ，可 以 不 支 撑 开 直 槽 ； 沟 槽 深 度 大 于 1.7m 时 ， 沟 槽 按 土 质 、石 质 放 坡 开 槽 ， 根 据 设 计 要 求 石 方 沟 槽 按1:0.25 进 行 放 坡 、 土 方 沟 槽 按1:0.33进 行 放 坡 （ 见 下 图 ）， 沟 槽 工 作 面 宽 度 按 《 给 水 排 水 管 道 工 程 施 工 及 验 收 规 范 》非 金 属 管 道 加 工 作 面 ， 即 按 混 凝土 垫层的 外边 每边 加 0.5 米的 工 作 面 作 为施 工 操作 宽 度 进 行 沟 槽 的 开 挖 。 如受现场条件 限制 ， 放 坡 不 足时 ， 采用 坡 脚短桩 和 横隔支 撑 ， 以 防止沟 槽 土 石 的 坍塌。 ：0.33(土 方 )：0.25(石 方 )：0.25(石 方 )：0.33(土 方 )双壁波 纹 管 土 （ 石 ） 方 沟 槽 开 挖 断 面 示意图 2． 在 大 开 挖 段先将场地 围场后 才 能 进 行 沟 槽 的 开 挖 ， 挖 深 超过2 米的 地 段进 行 “跳槽 ”开 挖 （“跳槽 ”间隔距离为8-10 米）， 并 在 开 挖 过程 中 增设 挡板支撑 ， 时 刻注意施 工 安全。 3． 如现场地 表水 丰富， 地 下 水 位较高 ， 故在 沟 槽 开 挖 后 采取在 槽 内开 挖 明沟 排 水 或设 置土 埂阻水 等方 法， 槽 底有水 时 ， 在 槽 底边 沿挖 一条200...
