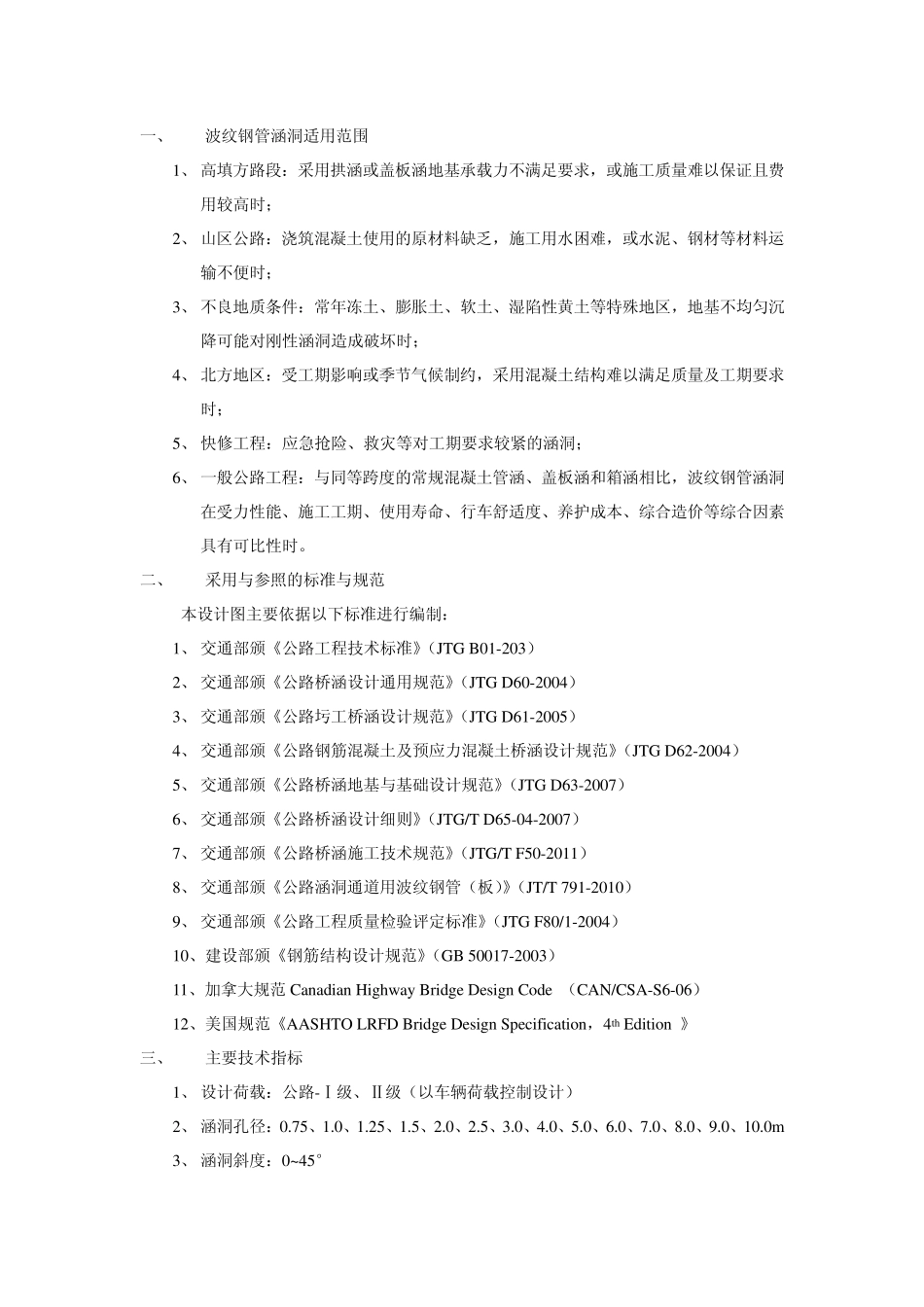

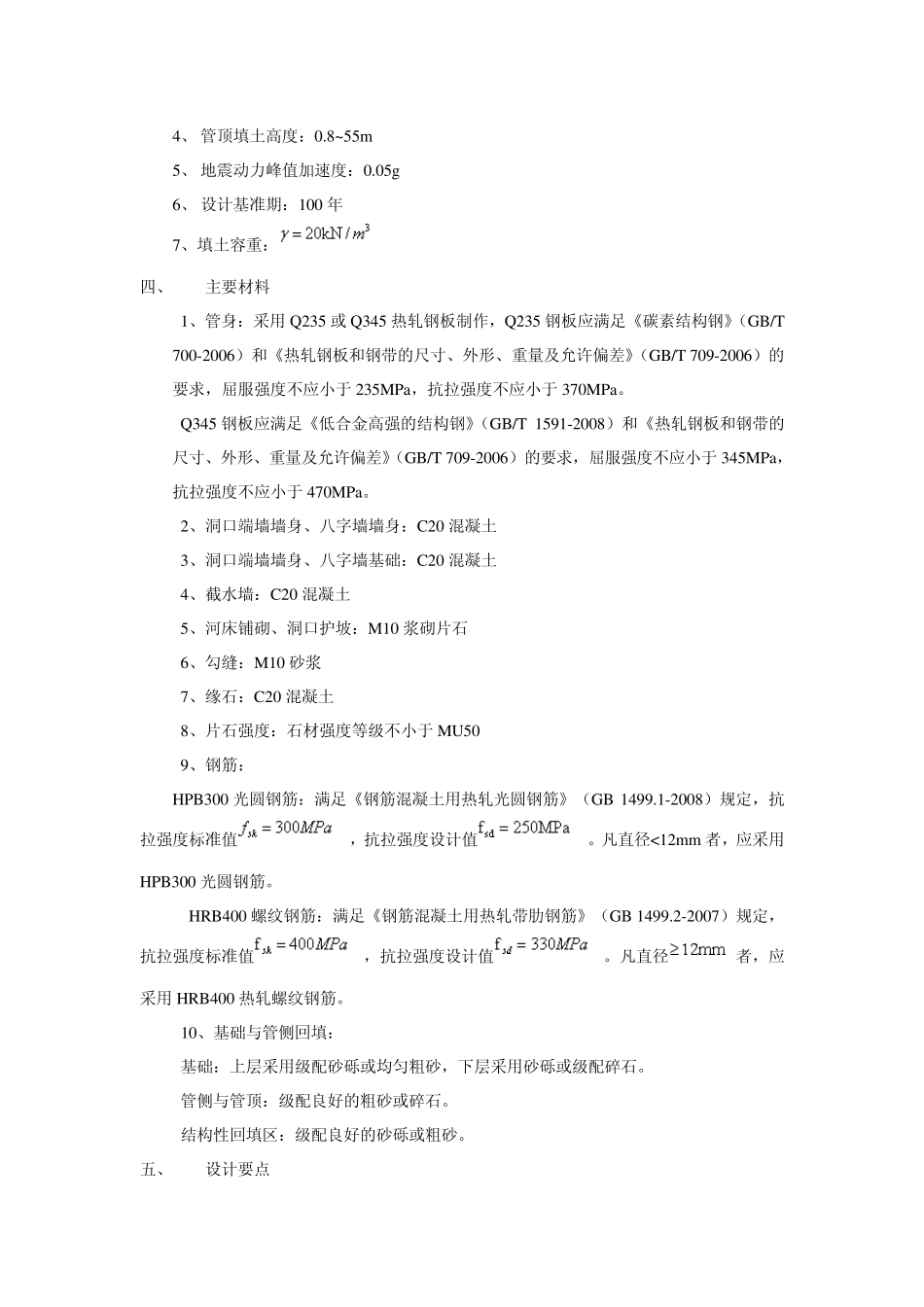

一、 波纹钢管涵洞适用范围 1、 高填方路段:采用拱涵或盖板涵地基承载力不满足要求,或施工质量难以保证且费用较高时; 2、 山区公路:浇筑混凝土使用的原材料缺乏,施工用水困难,或水泥、钢材等材料运输不便时; 3、 不良地质条件:常年冻土、膨胀土、软土、湿陷性黄土等特殊地区,地基不均匀沉降可能对刚性涵洞造成破坏时; 4、 北方地区:受工期影响或季节气候制约,采用混凝土结构难以满足质量及工期要求时; 5、 快修工程:应急抢险、救灾等对工期要求较紧的涵洞; 6、 一般公路工程:与同等跨度的常规混凝土管涵、盖板涵和箱涵相比,波纹钢管涵洞在受力性能、施工工期、使用寿命、行车舒适度、养护成本、综合造价等综合因素具有可比性时。 二、 采用与参照的标准与规范 本设计图主要依据以下标准进行编制: 1、 交通部颁《公路工程技术标准》(JTG B01-203) 2、 交通部颁《公路桥涵设计通用规范》(JTG D60-2004) 3、 交通部颁《公路圬工桥涵设计规范》(JTG D61-2005) 4、 交通部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004) 5、 交通部颁《公路桥涵地基与基础设计规范》(JTG D63-2007) 6、 交通部颁《公路桥涵设计细则》(JTG/T D65-04-2007) 7、 交通部颁《公路桥涵施工技术规范》(JTG/T F50-2011) 8、 交通部颁《公路涵洞通道用波纹钢管(板)》(JT/T 791-2010) 9、 交通部颁《公路工程质量检验评定标准》(JTG F80/1-2004) 10、建设部颁《钢筋结构设计规范》(GB 50017-2003) 11、加拿大规范 Canadian Highway Bridge Design Code (CAN/CSA-S6-06) 12、美国规范《AASHTO LRFD Bridge Design Specification,4th Edition 》 三、 主要技术指标 1、 设计荷载:公路-Ⅰ级、Ⅱ级(以车辆荷载控制设计) 2、 涵洞孔径:0.75、1.0、1.25、1.5、2.0、2.5、3.0、4.0、5.0、6.0、7.0、8.0、9.0、10.0m 3、 涵洞斜度:0~45° 4、 管顶填土高度:0.8~55m 5、 地震动力峰值加速度:0.05g 6、 设计基准期:100 年 7、填土容重: 四、 主要材料 1、管身:采用 Q235 或 Q345 热轧钢板制作,Q235 钢板应满足《碳素结构钢》(GB/T 700-2006)和《热轧钢板和钢带的尺寸、外形、重量及允许偏差》(GB/T 709-2006)的要求,屈服强度不应小于 235MPa,抗拉强度不应小于 370MPa。 Q345 钢板应满足《低合金高强的结构钢》(GB/...
