泥浆护壁钻孔灌注桩施工工艺VIP专享

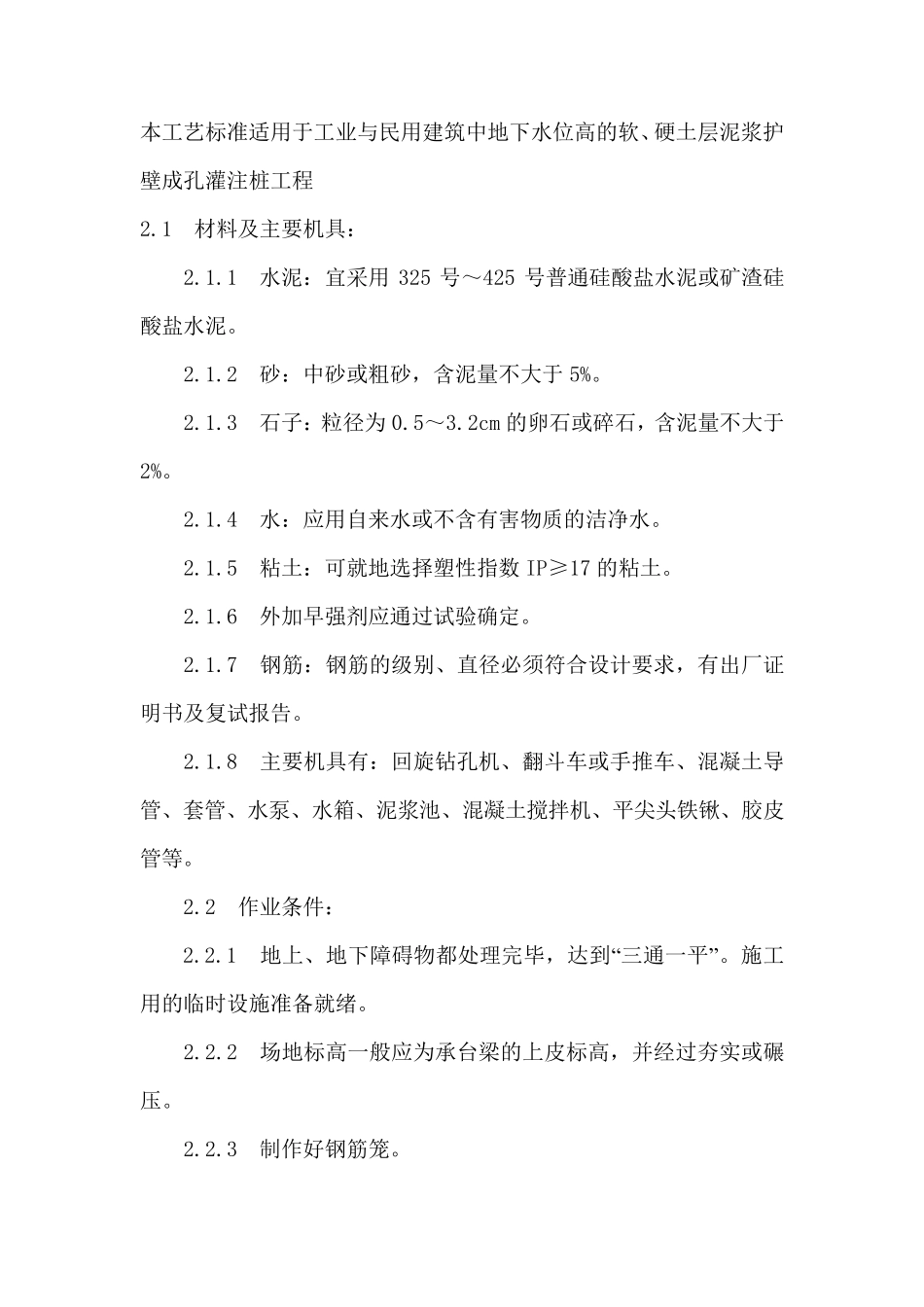

本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥浆护壁成孔灌注桩工程 2.1 材料及主要机具： 2.1.1 水泥：宜采用325 号～425 号普通硅酸盐水泥或矿渣硅酸盐水泥。 2.1.2 砂：中砂或粗砂，含泥量不大于5%。 2.1.3 石子：粒径为0.5～3.2cm 的卵石或碎石，含泥量不大于2%。 2.1.4 水：应用自来水或不含有害物质的洁净水。 2.1.5 粘土：可就地选择塑性指数IP≥17 的粘土。 2.1.6 外加早强剂应通过试验确定。 2.1.7 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。 2.1.8 主要机具有：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等。 2.2 作业条件： 2.2.1 地上、地下障碍物都处理完毕，达到“三通一平”。施 工用的临 时 设施 准备 就绪 。 2.2.2 场 地标高一般 应为承 台 梁 的上皮标高，并 经 过夯 实 或碾压 。 2.2.3 制 作好 钢筋笼 。 2.2.4 根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签字。 2.2.5 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。 2.2.6 正式施工前应做成孔试验，数量不少于两根。 3.1 工艺流程： 钻孔机就位 → 钻孔 → 注泥浆 → 下套管 → 继续钻孔 → 排渣 → 清孔 → 吊放钢筋笼 → 射水清底 → 插入混凝土导管 → 浇 筑 混 凝 土 → 拔出导管 → 插桩顶钢筋 3.2 钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。 3.3 钻孔及注泥浆：调直机架挺杆，对好桩位（用对位圈），开动机器钻进，出土，达到一定深度（视土质和地下水情况）停钻，孔内注入事先调制好的泥浆，然后继续进钻。 3.4 厂套管（护筒）：钻孔深度到5m 左右时，提 钻下套管。 3.4.1 套管内径 应大 于钻头 100mm。 3.4.2 套管位置 应埋 设 正确和稳定，套管与 孔壁 之 间 应用粘 土填实，套管中心与桩孔中心线偏差不大于50mm。 3.4.3 套管埋设深度：在粘性土中不宜小于lm，在砂土中不宜小于1.5m，并应保持孔内泥浆面高出地下水位 1m 以上。 3.5 继续钻孔：防止表层土受振动坍塌，钻孔时不要让泥浆水位下降，当钻至持力层后，设计无特殊要求时，可继续钻深 1m 左右，作为插入深度。施工中应经常测定泥浆...
