注塑机结构组成及分析

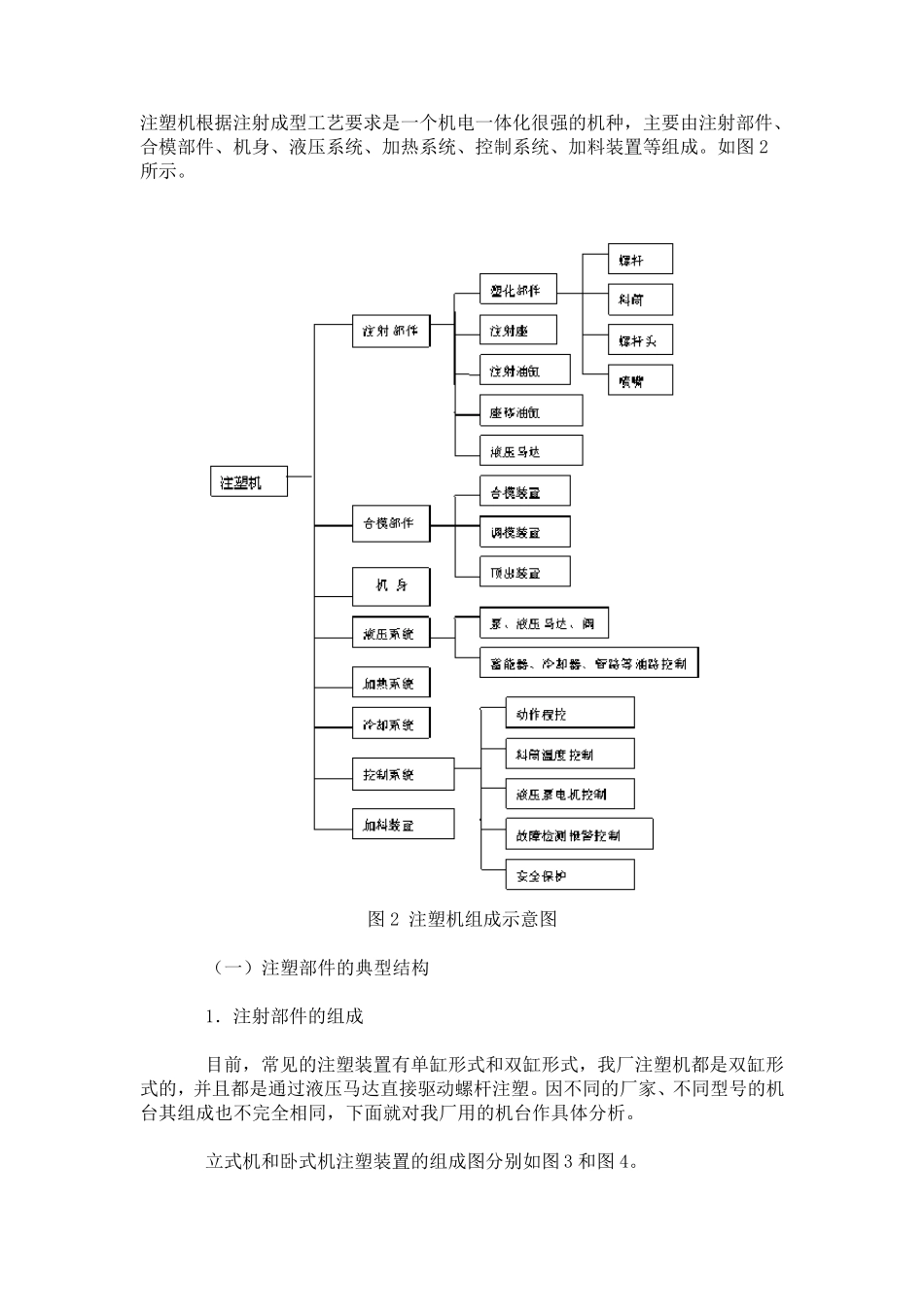

注塑机结构组成及分析_第1页
1/10

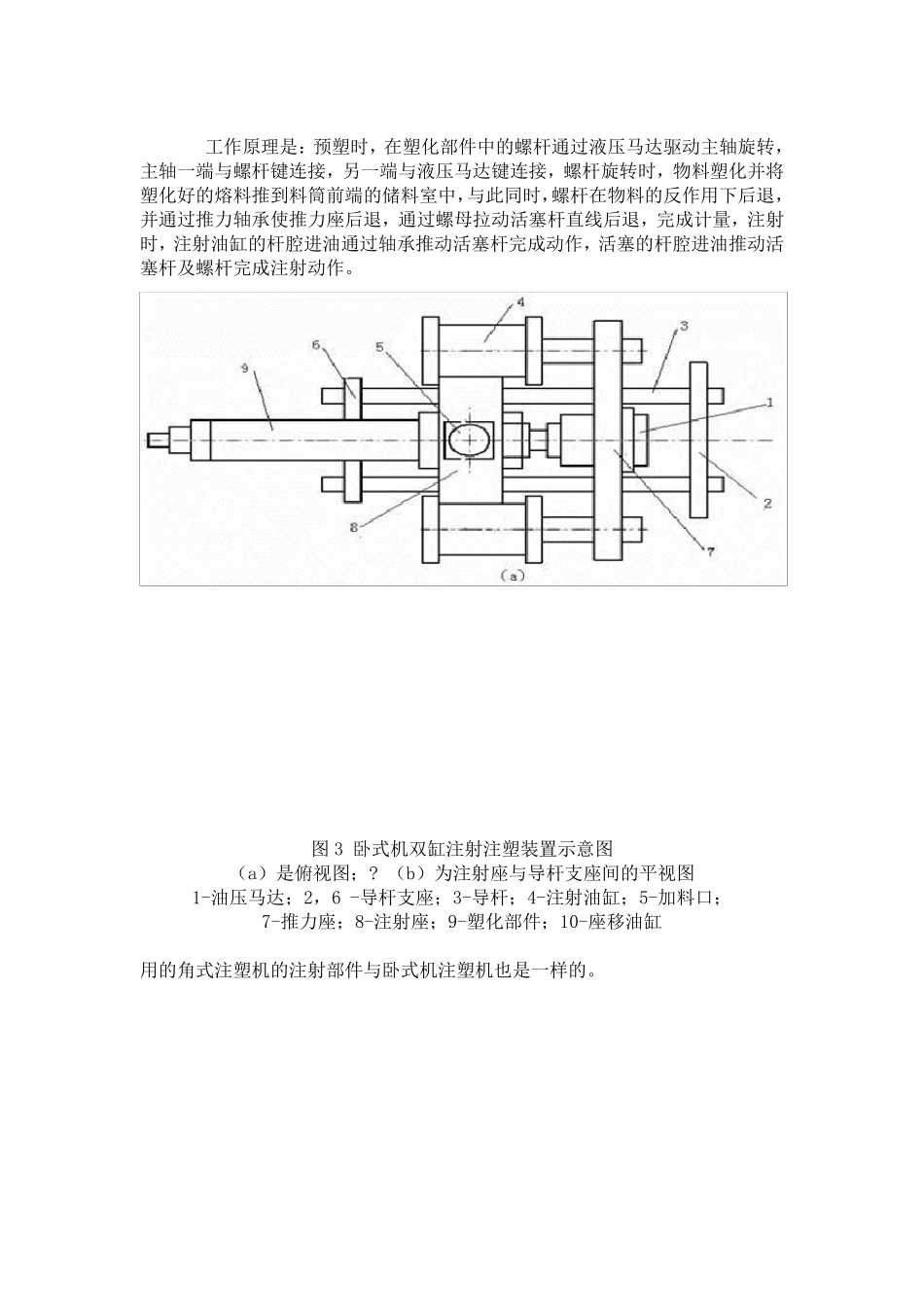

注塑机结构组成及分析_第2页
2/10

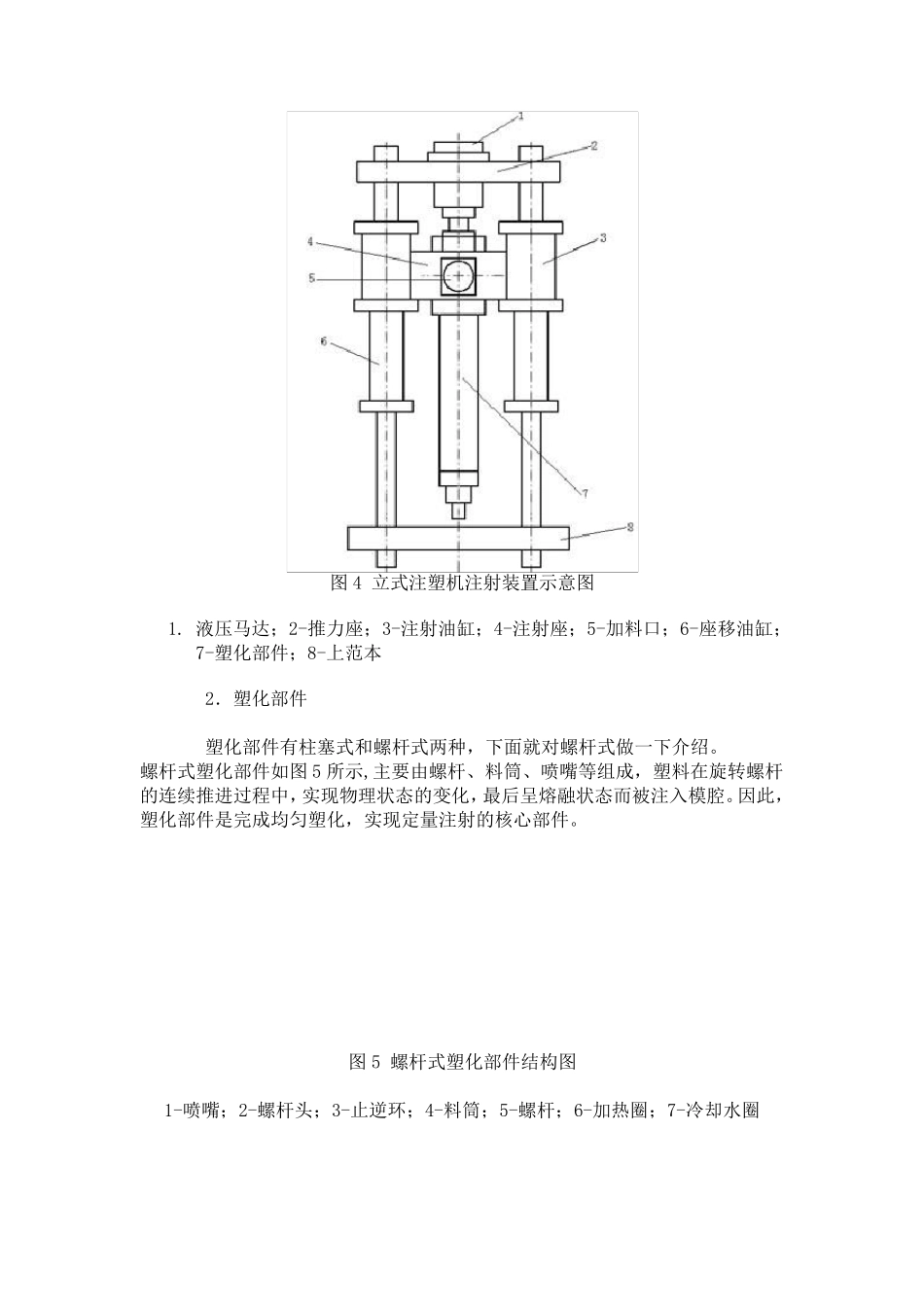

注塑机结构组成及分析_第3页
3/10
注塑机根据注射成型工艺要求是一个机电一体化很强的机种,主要由注射部件、合模部件、机身、液压系统、加热系统、控制系统、加料装置等组成。如图 2所示。 图 2 注塑机组成示意图 (一)注塑部件的典型结构 1.注射部件的组成 目前,常见的注塑装置有单缸形式和双缸形式,我厂注塑机都是双缸形式的,并且都是通过液压马达直接驱动螺杆注塑。因不同的厂家、不同型号的机台其组成也不完全相同,下面就对我厂用的机台作具体分析。 立式机和卧式机注塑装置的组成图分别如图 3 和图 4。 工作原理是:预塑时,在塑化部件中的螺杆通过液压马达驱动主轴旋转,主轴一端与螺杆键连接,另一端与液压马达键连接,螺杆旋转时,物料塑化并将塑化好的熔料推到料筒前端的储料室中,与此同时,螺杆在物料的反作用下后退,并通过推力轴承使推力座后退,通过螺母拉动活塞杆直线后退,完成计量,注射时,注射油缸的杆腔进油通过轴承推动活塞杆完成动作,活塞的杆腔进油推动活塞杆及螺杆完成注射动作。 图 3 卧式机双缸注射注塑装置示意图 (a)是俯视图;? (b)为注射座与导杆支座间的平视图 1-油压马达;2,6 -导杆支座;3-导杆;4-注射油缸;5-加料口; 7-推力座;8-注射座;9-塑化部件;10-座移油缸 用的角式注塑机的注射部件与卧式机注塑机也是一样的。 图4 立式注塑机注射装置示意图 1. 液压马达;2-推力座;3-注射油缸;4-注射座;5-加料口;6-座移油缸;7-塑化部件;8-上范本 2.塑化部件 塑化部件有柱塞式和螺杆式两种,下面就对螺杆式做一下介绍。 螺杆式塑化部件如图5 所示,主要由螺杆、料筒、喷嘴等组成,塑料在旋转螺杆的连续推进过程中,实现物理状态的变化,最后呈熔融状态而被注入模腔。因此,塑化部件是完成均匀塑化,实现定量注射的核心部件。 图5 螺杆式塑化部件结构图 1-喷嘴;2-螺杆头;3-止逆环;4-料筒;5-螺杆;6-加热圈;7-冷却水圈 螺 杆 式 塑 化 部 件 的 工 作 原 理 : 预 塑 时 , 螺 杆 旋 转 , 将 从 料 口 落 入 螺 槽 中的 物 料 连 续 地 向 前 推 进 , 加 热 圈 通 过 料 筒 壁 把 热 量 传 递 给 螺 槽 中 的 物 料 , 固 体 物料 在 外 加 热 和 螺 杆 旋 转 剪 切 双 重 作 用 下 , 并 经 过 螺 杆 各 功 能 段 的 热 历 程 , 达 到 塑化 和 熔 融 , 熔 料 推 开 止 逆...
