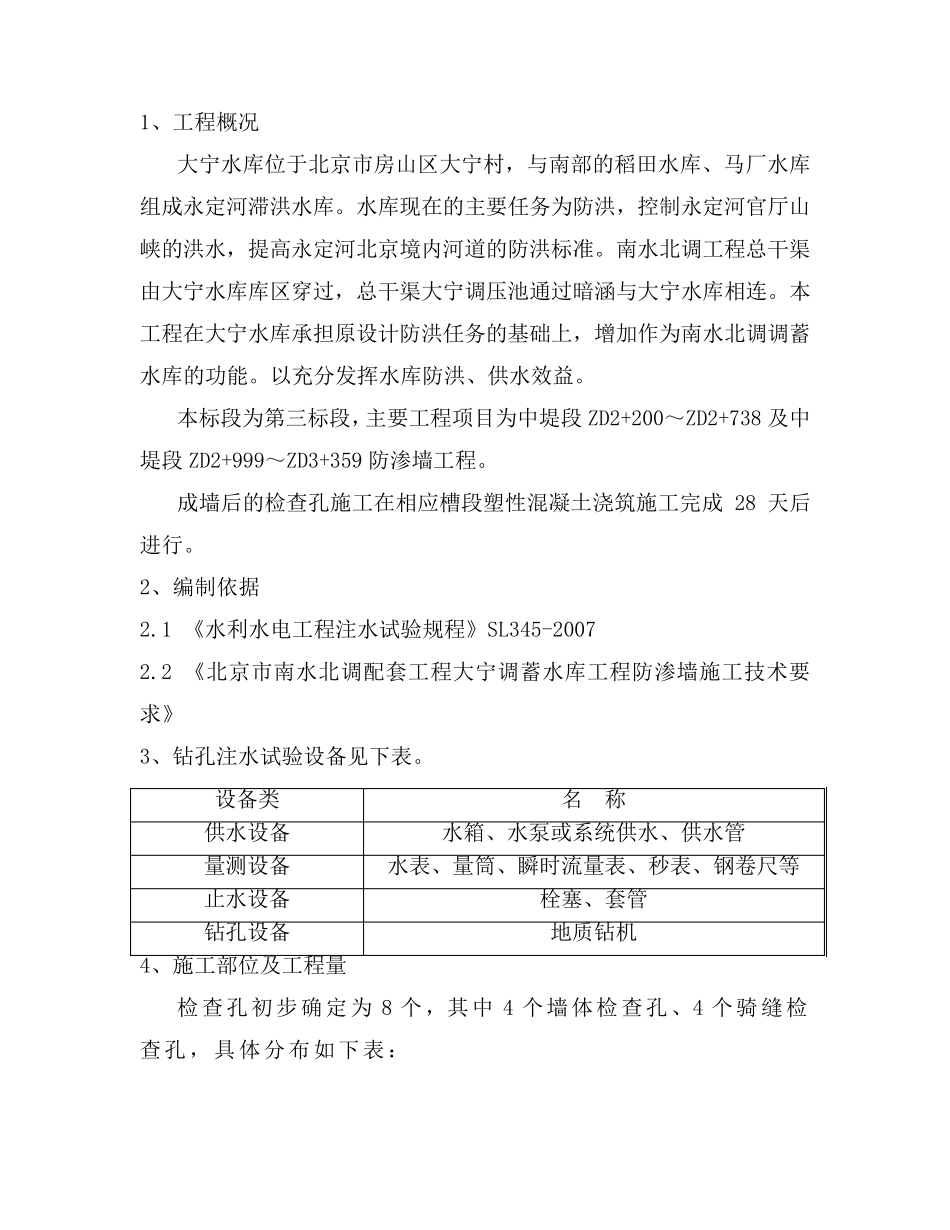

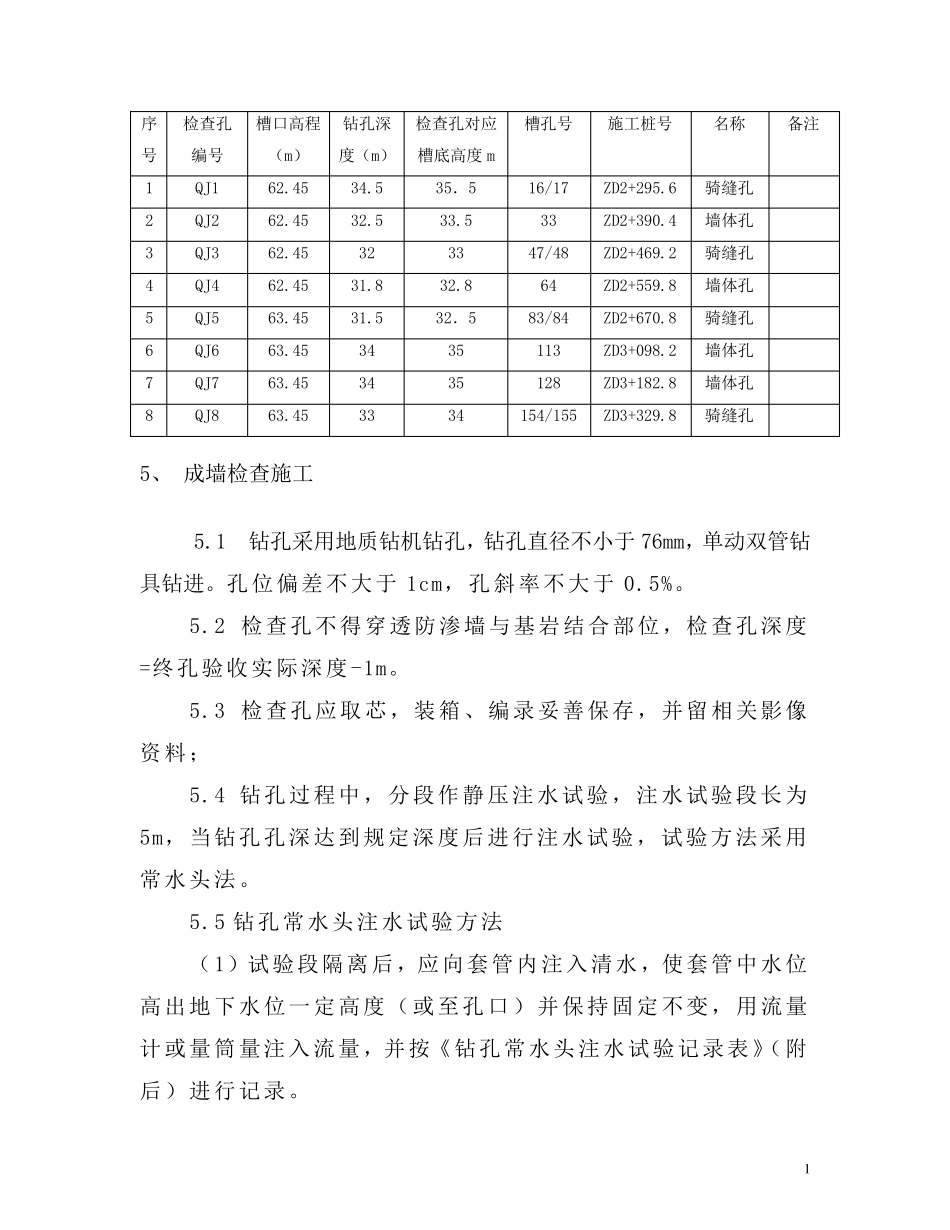

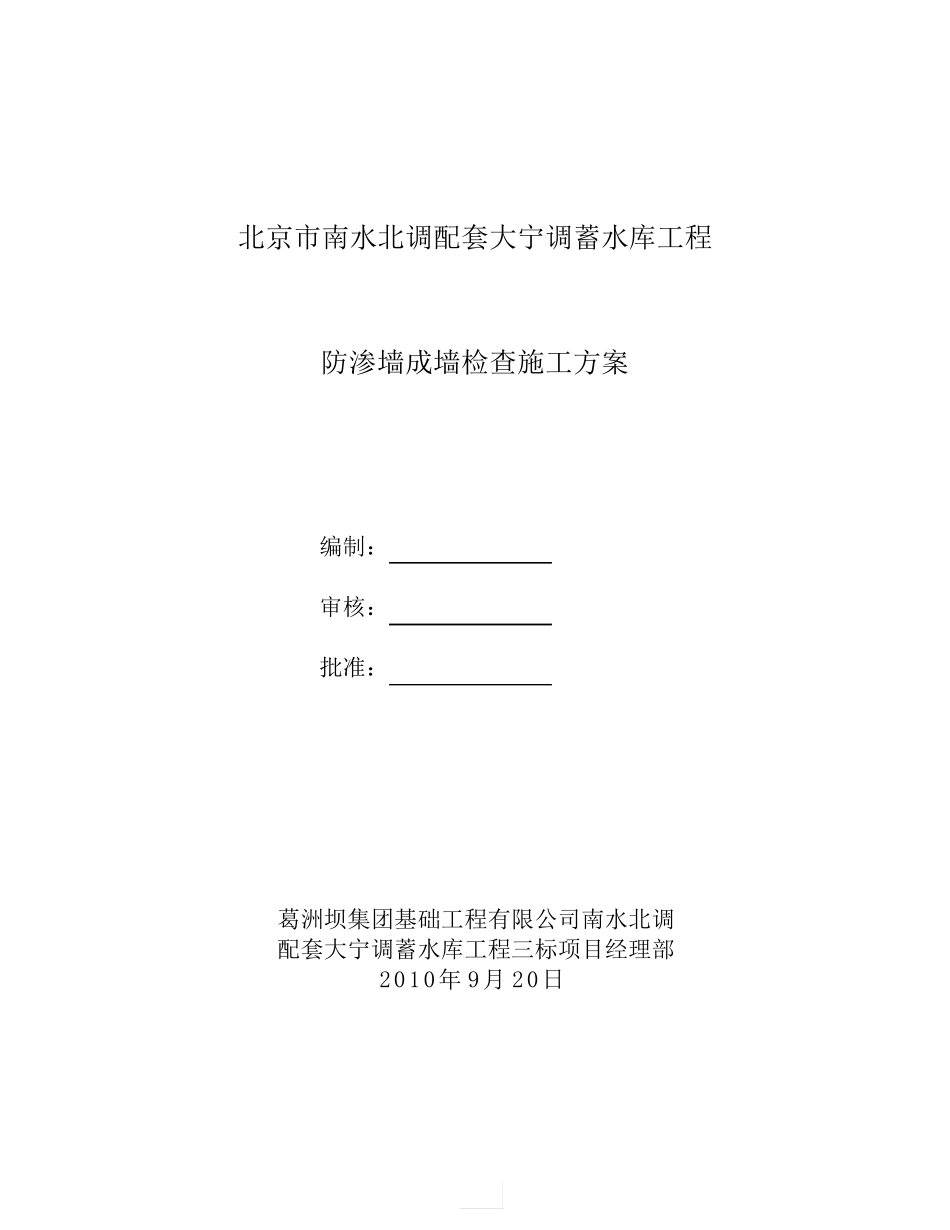

北京市南水北调配套大宁调蓄水库工程 防渗墙成墙检查施工方案 编制： 审核： 批准： 葛洲坝集团基础工程有限公司南水北调 配套大宁调蓄水库工程三标项目经理部 2010年 9月 20日 1、工程概况 大宁水库位于北京市房山区大宁村，与南部的稻田水库、马厂水库组成永定河滞洪水库。水库现在的主要任务为防洪，控制永定河官厅山峡的洪水，提高永定河北京境内河道的防洪标准。南水北调工程总干渠由大宁水库库区穿过，总干渠大宁调压池通过暗涵与大宁水库相连。本工程在大宁水库承担原设计防洪任务的基础上，增加作为南水北调调蓄水库的功能。以充分发挥水库防洪、供水效益。 本标段为第三标段，主要工程项目为中堤段 ZD2+200～ZD2+738 及中堤段 ZD2+999～ZD3+359 防渗墙工程。 成墙后的检查孔施工在相应槽段塑性混凝土浇筑施工完成 28 天后进行。 2、编制依据 2.1 《水利水电工程注水试验规程》SL345-2007 2.2 《北京市南水北调配套工程大宁调蓄水库工程防渗墙施工技术要求》 3、钻孔注水试验设备见下表。 设备类 名 称 供水设备 水箱、水泵或系统供水、供水管 量测设备 水表、量筒、瞬时流量表、秒表、钢卷尺 等 止 水设备 栓 塞 、套管 钻孔设备 地 质 钻机 4、施工部位及工程量 检查孔初 步 确 定为 8 个 ，其 中 4 个 墙体 检查孔、4 个 骑 缝 检查孔，具 体 分布 如 下表： 1 序号 检查孔 编号 槽口高程（m） 钻孔深度（m） 检查孔对应 槽底高度m 槽孔号 施工桩号 名称 备注 1 QJ1 62.45 34.5 35．5 16/17 ZD2+295.6 骑缝孔 2 QJ2 62.45 32.5 33.5 33 ZD2+390.4 墙体孔 3 QJ3 62.45 32 33 47/48 ZD2+469.2 骑缝孔 4 QJ4 62.45 31.8 32.8 64 ZD2+559.8 墙体孔 5 QJ5 63.45 31.5 32．5 83/84 ZD2+670.8 骑缝孔 6 QJ6 63.45 34 35 113 ZD3+098.2 墙体孔 7 QJ7 63.45 34 35 128 ZD3+182.8 墙体孔 8 QJ8 63.45 33 34 154/155 ZD3+329.8 骑缝孔 5、 成墙检查施工 5.1 钻孔采用地质钻机钻孔，钻孔直径不小于 76mm，单动双管钻具钻进。孔位偏差不大于 1cm，孔斜率不大于 0.5%。 5.2 检查孔不得穿透防渗墙与基岩结合部位，检查孔深度=终孔验收实际深度-1m。 5.3 检查孔应取芯，装箱、编录妥善保存，并留相关影像资料； 5.4 钻孔过程中，分段作静压注水试验，注水试验段长为5m，当钻孔孔深达到规定...
