泵部件材料及热处理

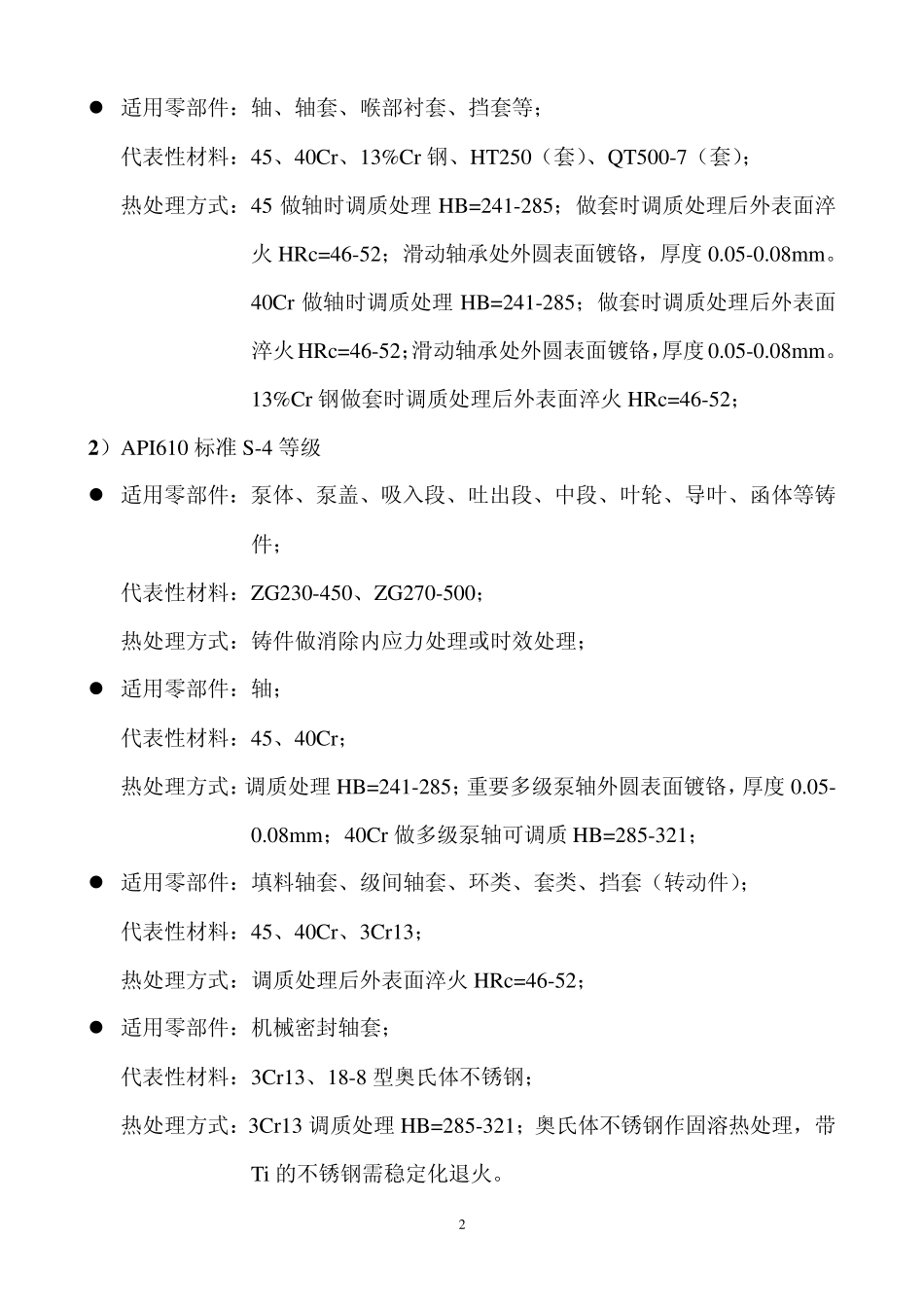

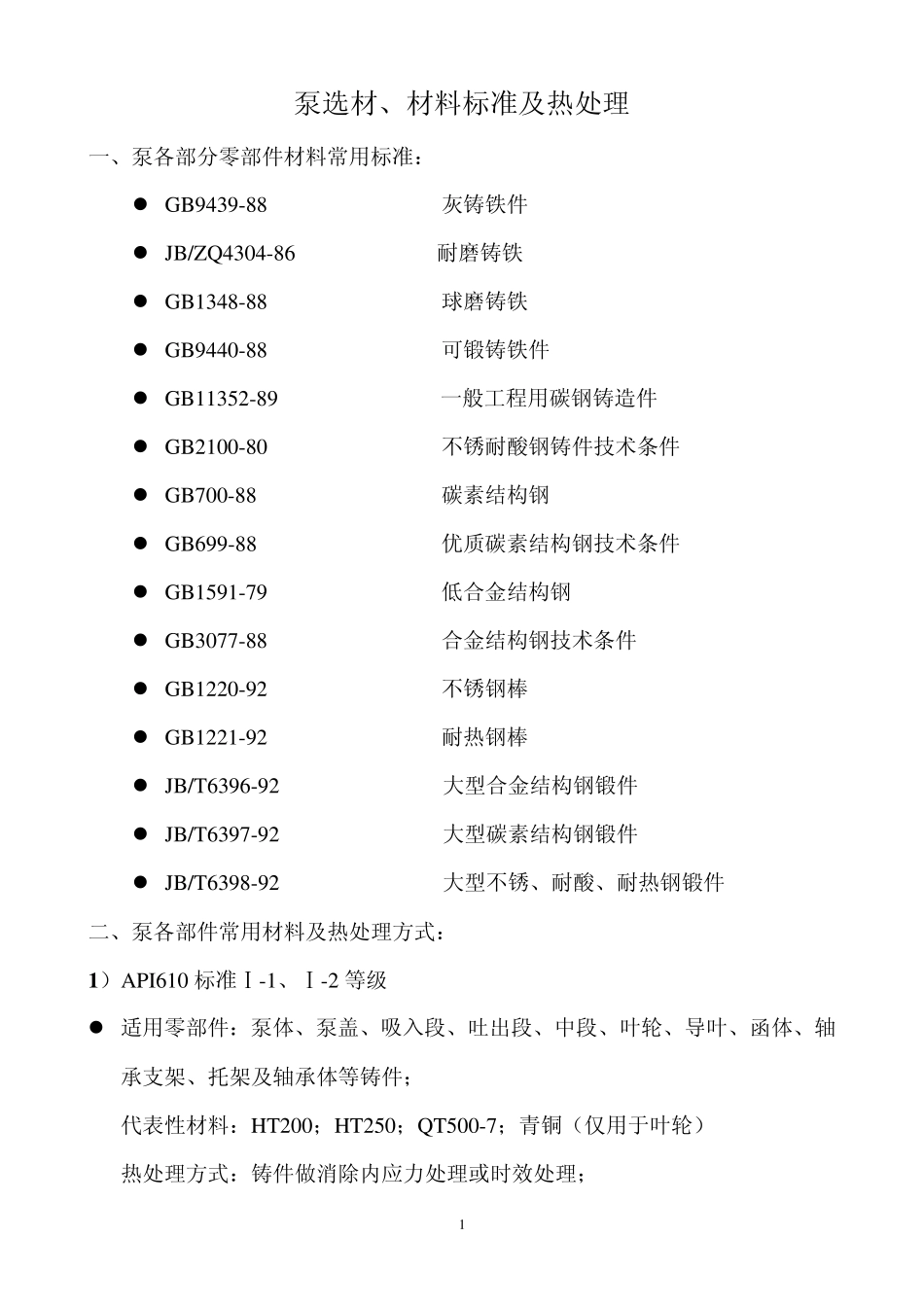

1泵选材、材料标准及热处理 一、泵各部分零部件材料常用标准： z GB9439-88 灰铸铁件 z JB/ZQ4304-86 耐磨铸铁 z GB1348-88 球磨铸铁 z GB9440-88 可锻铸铁件 z GB11352-89 一般工程用碳钢铸造件 z GB2100-80 不锈耐酸钢铸件技术条件 z GB700-88 碳素结构钢 z GB699-88 优质碳素结构钢技术条件 z GB1591-79 低合金结构钢 z GB3077-88 合金结构钢技术条件 z GB1220-92 不锈钢棒 z GB1221-92 耐热钢棒 z JB/T6396-92 大型合金结构钢锻件 z JB/T6397-92 大型碳素结构钢锻件 z JB/T6398-92 大型不锈、耐酸、耐热钢锻件 二、泵各部件常用材料及热处理方式： 1）API610 标准Ⅰ-1、Ⅰ-2 等级 z 适用零部件：泵体、泵盖、吸入段、吐出段、中段、叶轮、导叶、函体、轴承支架、托架及轴承体等铸件； 代表性材料：HT200；HT250；QT500-7；青铜（仅用于叶轮） 热处理方式：铸件做消除内应力处理或时效处理； 2z 适用零部件：轴、轴套、喉部衬套、挡套等； 代表性材料：45、40Cr、13%Cr钢、HT250（套）、QT500-7（套）； 热处理方式：45 做轴时调质处理 HB=241-285；做套时调质处理后外表面淬火 HRc=46-52；滑动轴承处外圆表面镀铬，厚度 0.05-0.08mm。 40Cr做轴时调质处理 HB=241-285；做套时调质处理后外表面淬火HRc=46-52；滑动轴承处外圆表面镀铬，厚度0.05-0.08mm。 13%Cr钢做套时调质处理后外表面淬火 HRc=46-52； 2）API610 标准 S-4 等级 z 适用零部件：泵体、泵盖、吸入段、吐出段、中段、叶轮、导叶、函体等铸 件； 代表性材料：ZG230-450、ZG270-500； 热处理方式：铸件做消除内应力处理或时效处理； z 适用零部件：轴； 代表性材料：45、40Cr； 热处理方式：调质处理 HB=241-285；重要多级泵轴外圆表面镀铬，厚度 0.05- 0.08mm；40Cr做多级泵轴可调质 HB=285-321； z 适用零部件：填料轴套、级间轴套、环类、套类、挡套（转动件）； 代表性材料：45、40Cr、3Cr13； 热处理方式：调质处理后外表面淬火 HRc=46-52； z 适用零部件：机械密封轴套； 代表性材料：3Cr13、18-8 型奥氏体不锈钢； 热处理方式：3Cr13 调质处理 HB=285-321；奥氏体不锈钢作固溶热处理，带Ti 的不锈钢需稳定化退火。 3z 适用零部件：喉部衬套、级间衬套、导叶套； 代表性材料：HT250、QT500-7 z 适用零部件：平衡板、平衡套、平衡套压板； 代表性材料：45、40Cr、3Cr1...
