洁净空调专项施工方案

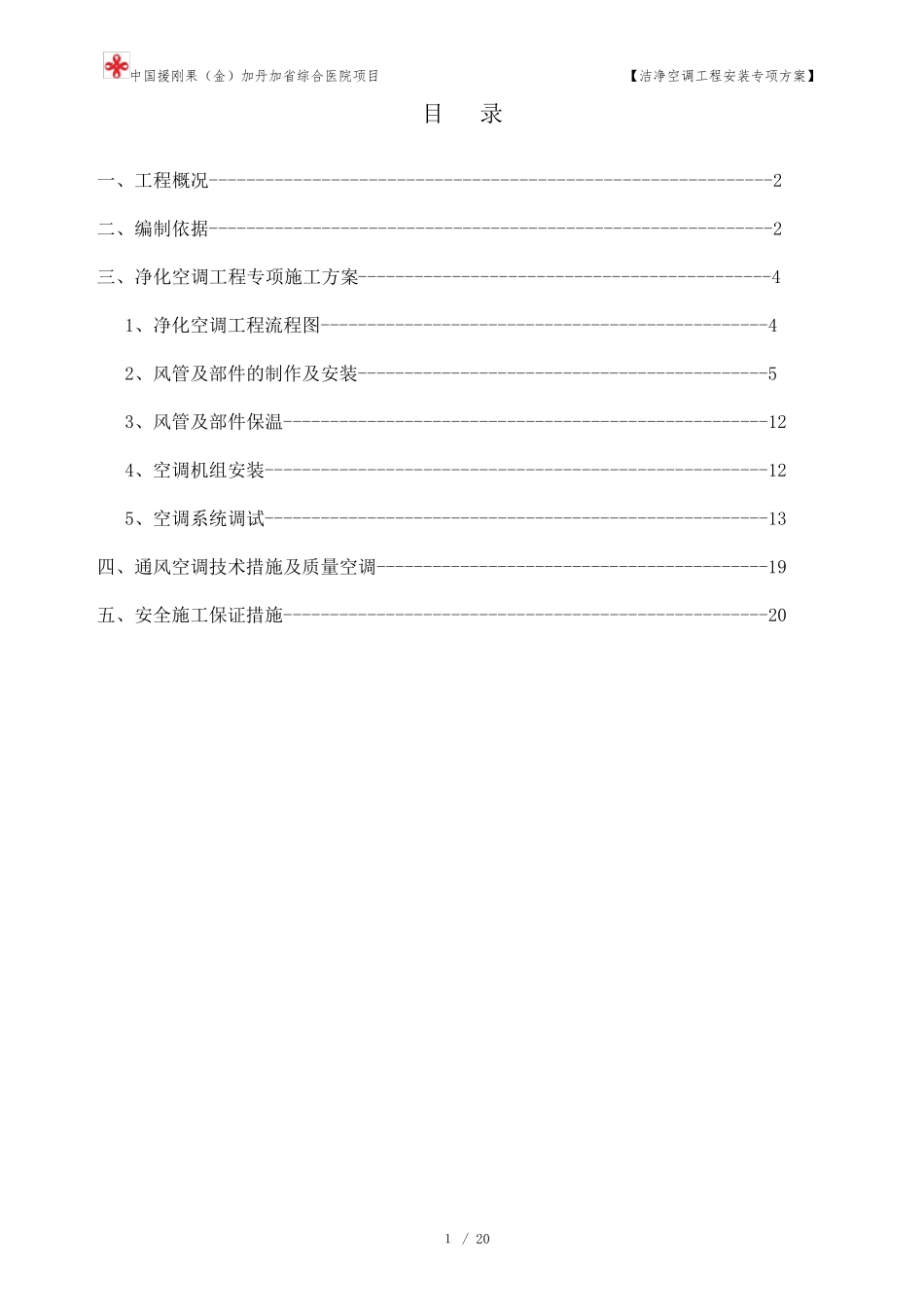

中国援刚果（金）加丹加省综合医院项目 【洁净空调工程安装专项方案】 １ / 20 目 录 一、工程概况------------------------------------------------------------2 二、编制依据------------------------------------------------------------2 三、净化空调工程专项施工方案--------------------------------------------4 1、净化空调工程流程图------------------------------------------------4 2、风管及部件的制作及安装--------------------------------------------5 3、风管及部件保温----------------------------------------------------12 4、空调机组安装------------------------------------------------------12 5、空调系统调试------------------------------------------------------13 四、通风空调技术措施及质量空调------------------------------------------19 五、安全施工保证措施----------------------------------------------------20 中国援刚果（金）加丹加省综合医院项目 【洁净空调工程安装专项方案】 ２ / 20 一、工程概况 （1）工程名称：援刚果（金）加丹加省综合医院项目 （2）建设单位：商务部国际经济合作事务局 （3）管理单位：中国中元国际工程有限公司 （4）总承包单位：江苏南通三建集团股份有限公司 （5）空调系统内容： 2#医技楼二层设置3 间III 级手术室，洁净手术室每间设一个净化空调系统。III级手术室送风量按照22 次/h 计算，气流组织为手术室专用送风单元集中上送，双侧连续单层竖向百叶下回。 手术部洁净走廊及辅助用房按Ⅲ级洁净辅助用房设计，设一个净化空调系统，送风量为13 次/小时，气流组织为高效送风口均匀上送，单层百叶上回。 手术部清洁走廊按IV 级洁净辅助用房设计，设一个净化空调系统，送风量为10 次/小时，气流组织为高效送风口均匀上送，单层竖向百叶下回。 全空气净化空调系统空气处理过程：新回风混合后，空气经过变频风机段、中效过滤段、直膨段、电加热段、电极加湿段、送风段进行空气的热、湿及过滤处理后通过室内的带高效过滤的手术室专用送风装置或高效过滤送风口送入室内。净化新风系统在混合以前经过粗、中、亚高效三级过滤；回风口均配中效过滤器。 所有设净化空调系统的房间均设排风机，排风机后均设高中效过滤器，排风口均配中效过滤器。 洁净手术部采用直膨式医用净化空调机组，净化空调机组放置于 设备 层内,室...
