洗衣机模糊控制器设计

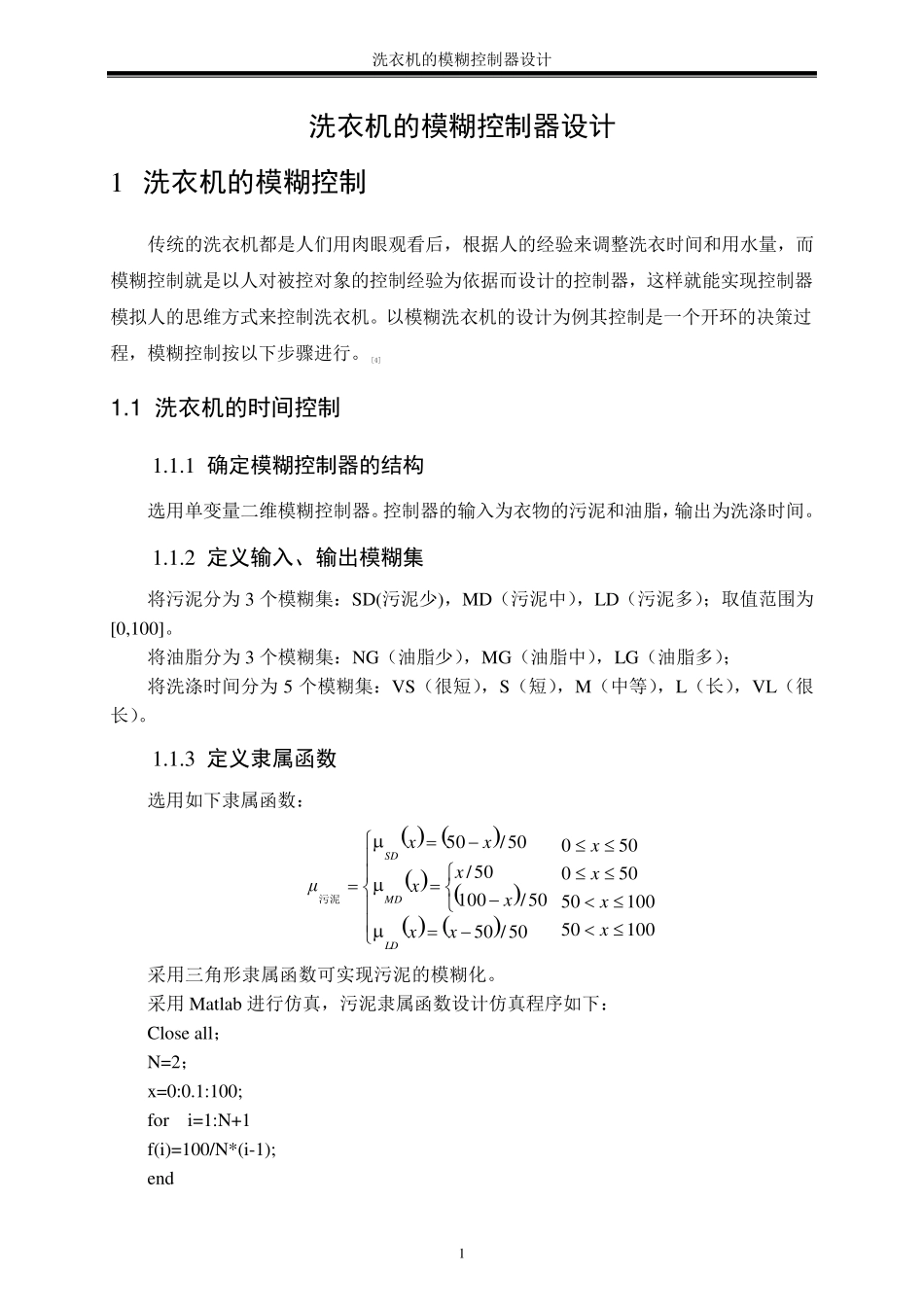

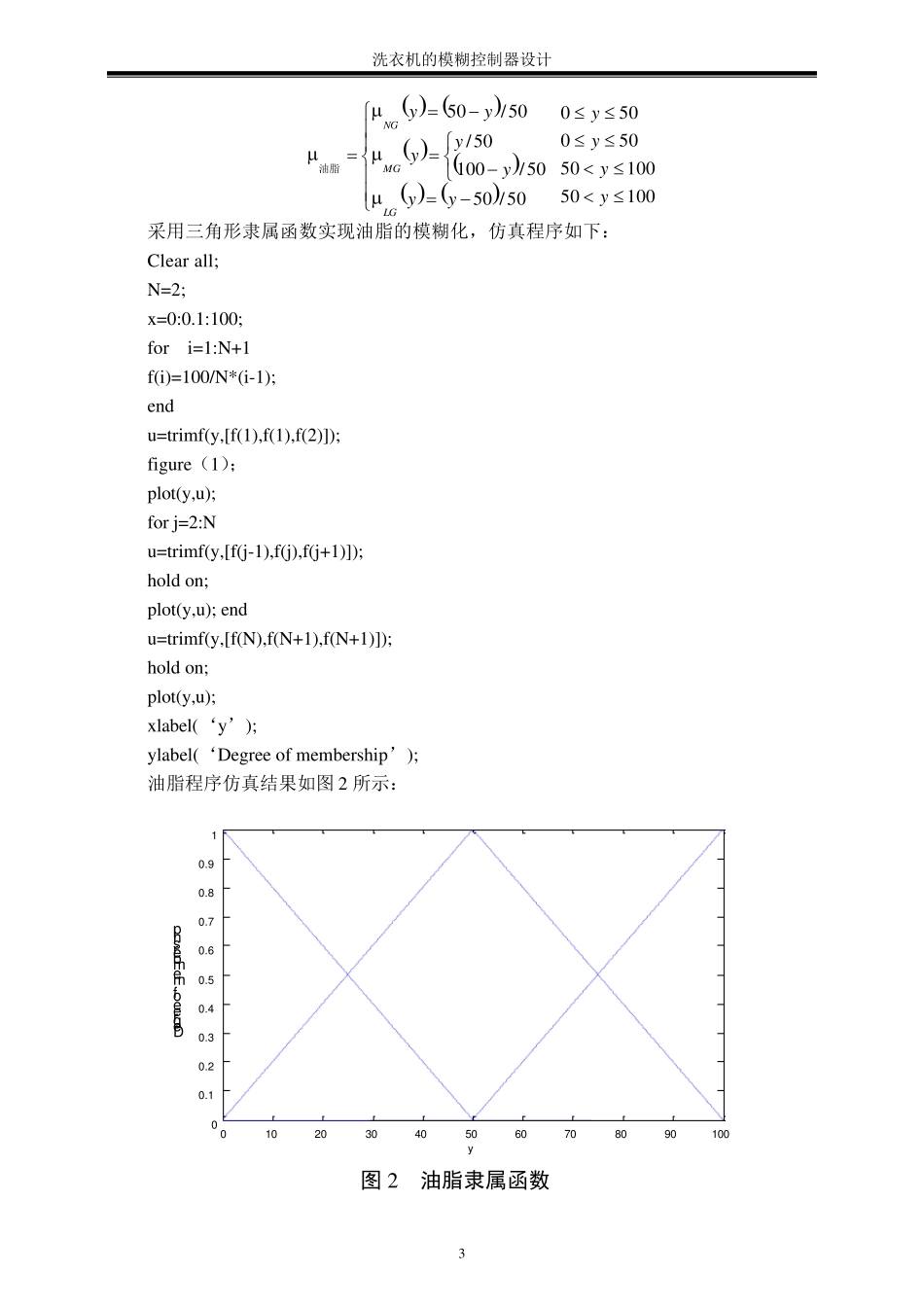

洗衣机的模糊控制器设计 1 洗衣机的模糊控制器设计 1 洗衣机的模糊控制 传统的洗衣机都是人们用肉眼观看后，根据人的经验来调整洗衣时间和用水量，而模糊控制就是以人对被控对象的控制经验为依据而设计的控制器，这样就能实现控制器模拟人的思维方式来控制洗衣机。以模糊洗衣机的设计为例其控制是一个开环的决策过程，模糊控制按以下步骤进行。 [4] 1 .1 洗衣机的时间控制 1.1.1 确定模糊控制器的结构 选用单变量二维模糊控制器。控制器的输入为衣物的污泥和油脂，输出为洗涤时间。 1.1.2 定义输入、输出模糊集 将污泥分为3 个模糊集：SD(污泥少)，MD（污泥中），LD（污泥多）；取值范围为[0,100]。 将油脂分为3 个模糊集：NG（油脂少），MG（油脂中），LG（油脂多）； 将洗涤时间分为5 个模糊集：VS（很短），S（短），M（中等），L（长），VL（很长）。 1.1.3 定义隶属函数 选用如下隶属函数：      50/5050/10050/50/50xxxxxxxμLDMDSD污泥 1005010050500500xxxx 采用三角形隶属函数可实现污泥的模糊化。 采用Matlab 进行仿真，污泥隶属函数设计仿真程序如下： Close all； N=2； x =0:0.1:100; for i=1:N+1 f(i)=100/N*(i-1); end 洗衣机的模糊控制器设计 2 u =trimf(x ,[f(1),f(1),f(2)]); figu re(1)； plot(x ,u ); for j=2:N u =trimf(x ,[f(j-1),f(j),f(j+1)]); hold on; plot(x ,u ); end u =trimf(x ,[f(N),f(N+1),f(N+1)]); hold on; plot(x ,u ); x label(‘x ’); y label(‘Degree of membership’); 污泥程序仿真结果如图 1 所示： 010203040506070809010000.10.20.30.40.50.60.70.80.91xDegree of membership 图1 污泥隶属函数 将油脂分为三个模糊集:NG（无油脂）MG（油脂中）LG(油脂多)，取值范围为[0，100] 选用如下隶属函数： 洗衣机的模糊控制器设计 3      50/5050/10050/50/50yyyyyyyLGMGNG油脂 1005010050500500yyyy 采用三角形隶属函数实现油脂的模糊化，仿真程序如下： Clear all; N=2; x =0:0.1:100; for i=1:N+1 f(i)=100/N*(i-1); end u =trimf(y ,[f(1),f(1),f(2)]); figu re（1）； plot(y ,u ); for j=2:N u =tr...
