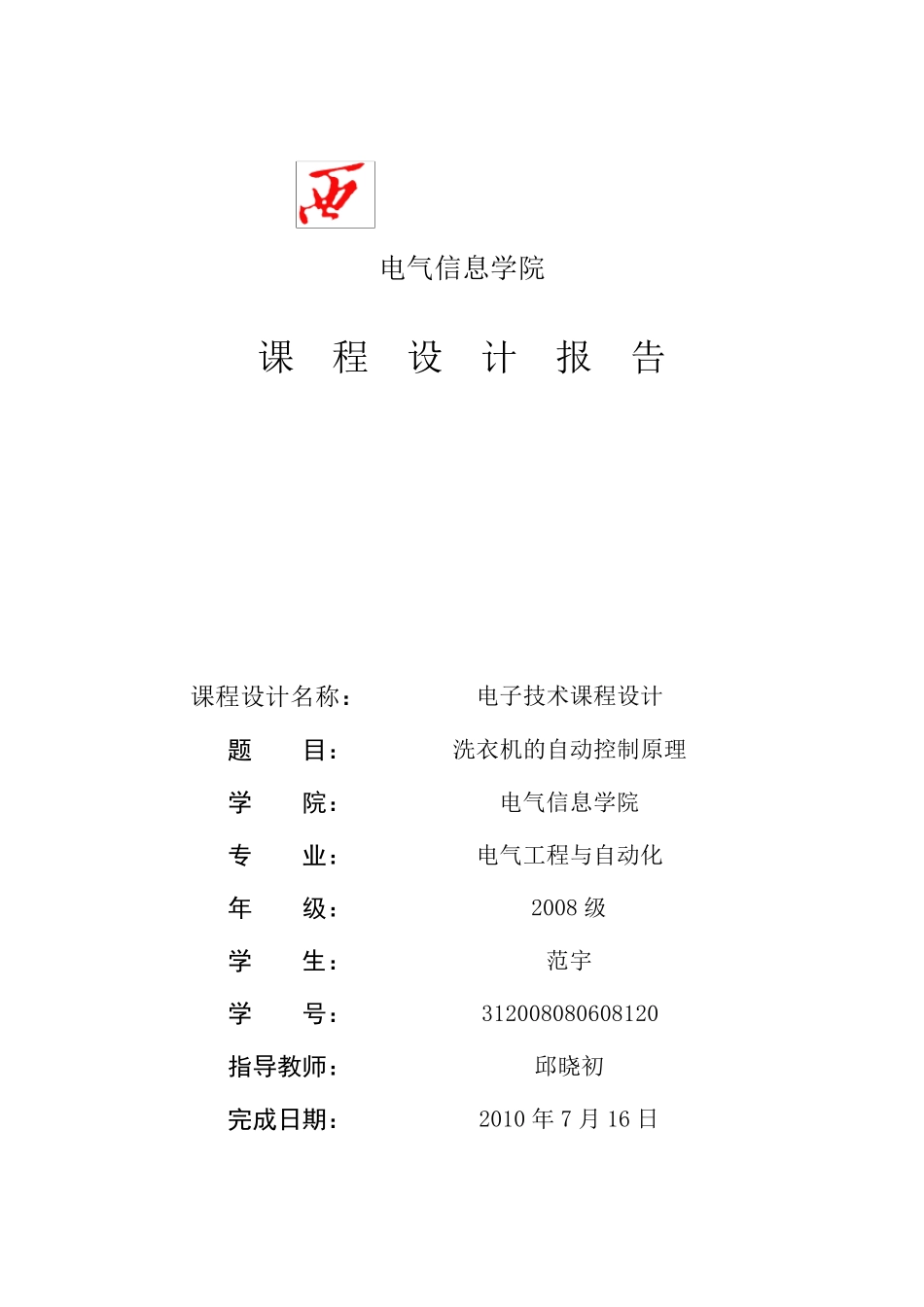

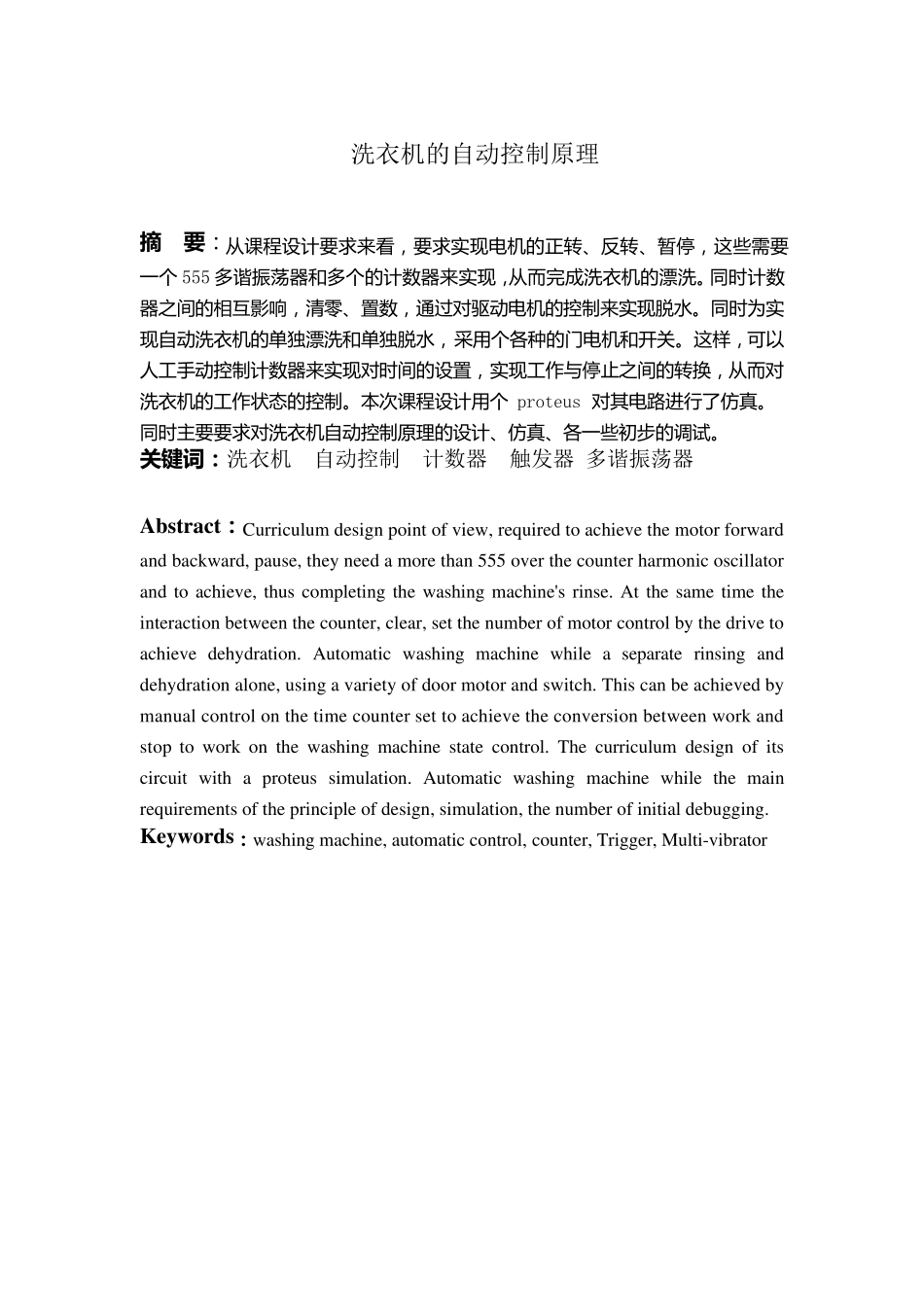

电气信息学院 课 程 设 计 报 告 课程设计名称： 电子技术课程设计 题 目： 洗衣机的自动控制原理 学 院： 电气信息学院 专 业： 电气工程与自动化 年 级： 2008 级 学 生： 范宇 学 号： 312008080608120 指导教师： 邱晓初 完成日期： 2010 年 7 月 16 日 洗衣机的自动控制原理 摘 要 ： 从 课 程 设 计 要 求 来 看 ， 要 求 实 现 电 机 的 正 转 、反转 、暂停， 这些需要一个 555 多谐振荡器和多个的 计 数器来 实 现 ， 从 而完成洗衣机 的 漂洗。同时计 数器之间的 相互影响， 清零、置数， 通过对驱动电 机 的 控制来 实 现 脱水。同时为实现 自动洗衣机 的 单独漂洗和单独脱水， 采用个各种的 门电 机 和开关。这样， 可以人工手动控制计 数器来 实 现 对时间的 设 置， 实 现 工作与停止之间的 转 换， 从 而对洗衣机 的 工作状态的 控制。本次课 程 设 计 用个 proteus 对其电 路进行了仿真。同时主要 要 求 对洗衣机 自动控制原理的 设 计 、仿真、各一些初步的 调试。 关键词：洗衣机 自动控制 计数器 触发器 多谐振荡器 Abstract：Curriculum design point of view, required to achieve the motor forward and backward, pause, they need a more than 555 over the counter harmonic oscillator and to achieve, thus completing the washing machine's rinse. At the same time the interaction between the counter, clear, set the number of motor control by the drive to achieve dehydration. Automatic washing machine while a separate rinsing and dehydration alone, using a variety of door motor and switch. This can be achieved by manual control on the time counter set to achieve the conversion between work and stop to work on the washing machine state control. The curriculum design of its circuit with a proteus simulation. Automatic washing machine while the main requirements of the principle of design, simulation, the number of initial debugging. Keywords：washing machine, automatic control,...
