流量单回路过程控制系统课程设计

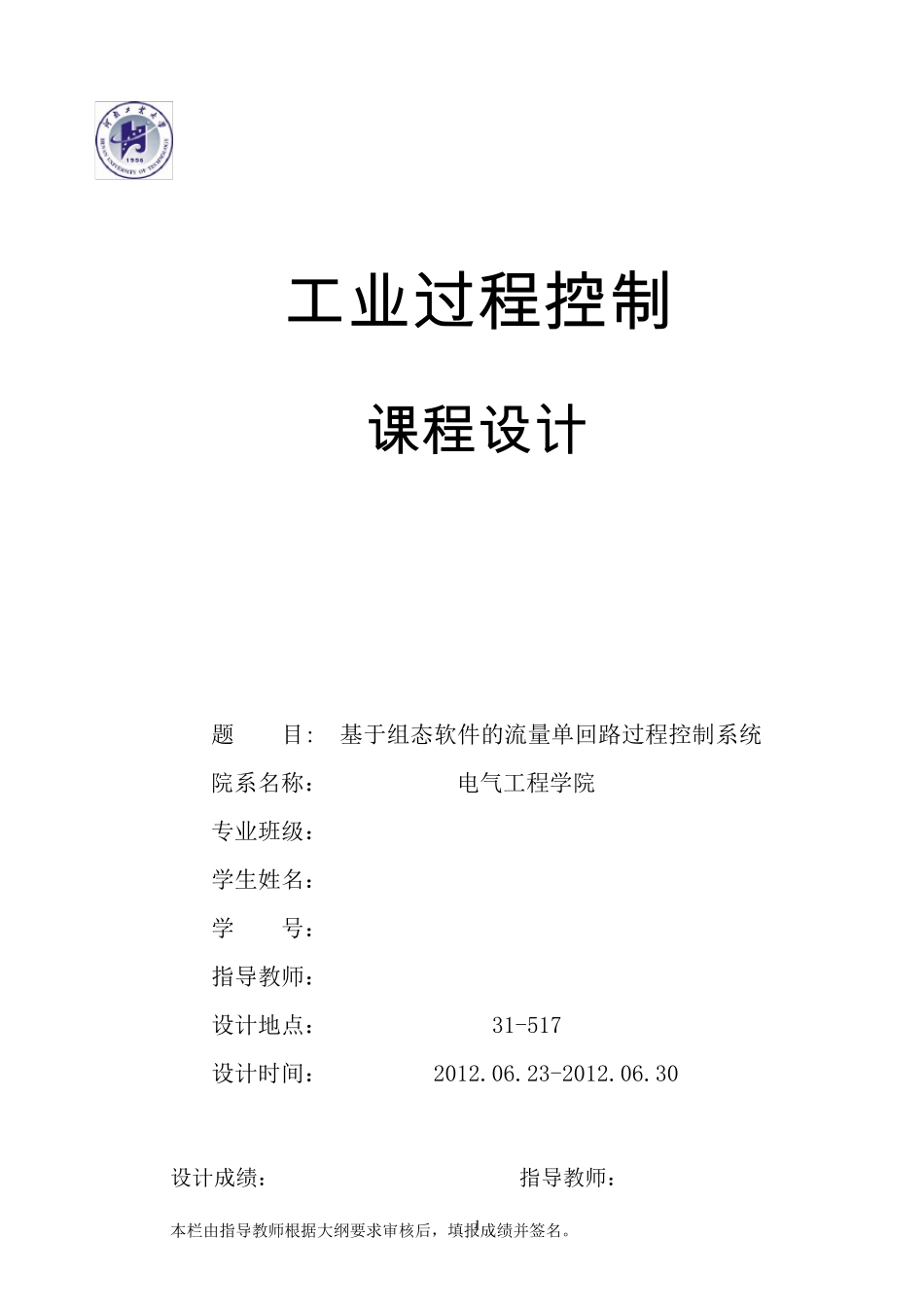

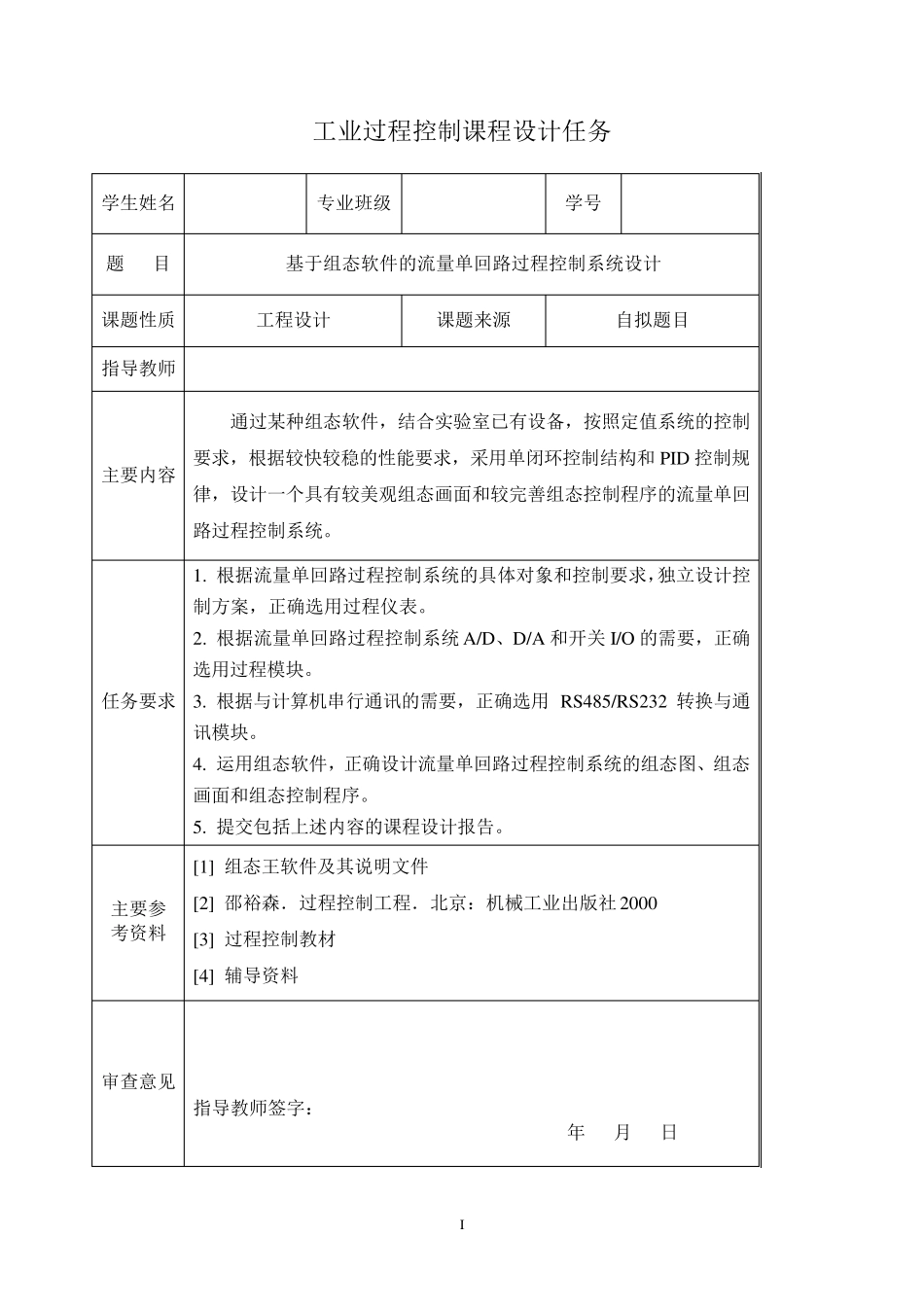

1 工 业过程控制 课程设计 题 目: 基于组态软件的流量单回路过程控制系统 院系名称： 电气工程学院 专业班级： 学生姓名： 学 号： 指导教师： 设计地点： 31-517 设计时间： 2012.06.23-2012.06.30 设计成绩： 指导教师： 本栏由指导教师根据大纲要求审核后，填报成绩并签名。 I 工业过程控制课程设计任务 学生姓名 专业班级 学号 题 目 基于组态软件的流量单回路过程控制系统设计 课题性质 工程设计 课题来源 自拟题目 指导教师 主要内容 通过某种组态软件，结合实验室已有设备，按照定值系统的控制要求，根据较快较稳的性能要求，采用单闭环控制结构和PID 控制规律，设计一个具有较美观组态画面和较完善组态控制程序的流量单回路过程控制系统。 任务要求 1. 根据流量单回路过程控制系统的具体对象和控制要求，独立设计控制方案，正确选用过程仪表。 2. 根据流量单回路过程控制系统A/D、D/A 和开关 I/O 的需要，正确选用过程模块。 3. 根据与计算机串行通讯的需要，正确选用RS485/RS232 转换与通讯模块。 4. 运用组态软件，正确设计流量单回路过程控制系统的组态图、组态画面和组态控制程序。 5. 提交包括上述内容的课程设计报告。 主要参 考资料 [1] 组态王软件及其说明文件 [2] 邵裕森．过程控制工程．北京：机械工业出版社 2000 [3] 过程控制教材 [4] 辅导资料 审查意见 指导教师签字： 年 月 日 II 摘 要 对水流量的控制在社会生产中有着广泛的应用，本文给出了一种基于PID 控制算法的流量单回路控制系统。根据对水箱内液位的要求与下水管道的流量，从而得到流量的给定值。通过计算机处理，输出给执行机构，再由执行机构也就是调节阀控制抽水管道的流量。电动调节阀采用丹麦兰富循环水泵。噪音低，寿命长，功耗小，220V 供电即可，流量传感器用来对电动调节阀的主流量和干扰回路的干扰流量进行检测。采用工业用的LDS-10S型电磁流量传感器，公称直径 10mm，流量0~.03m3/h,压力 1.6Mpmax,4-20mA 标准信号输出。这些环节组成的控制系统，可以很好的满足需求。 关键词 流量 单回路 控制系统 III 目 录 1 引言 ........................................................ 1 2 设计目的与要求 ............................................... 1 2.1 设计目的 ............................................................ 1 2.2 设计要求 ...
