热电厂机组大修热控专业检修施工方案

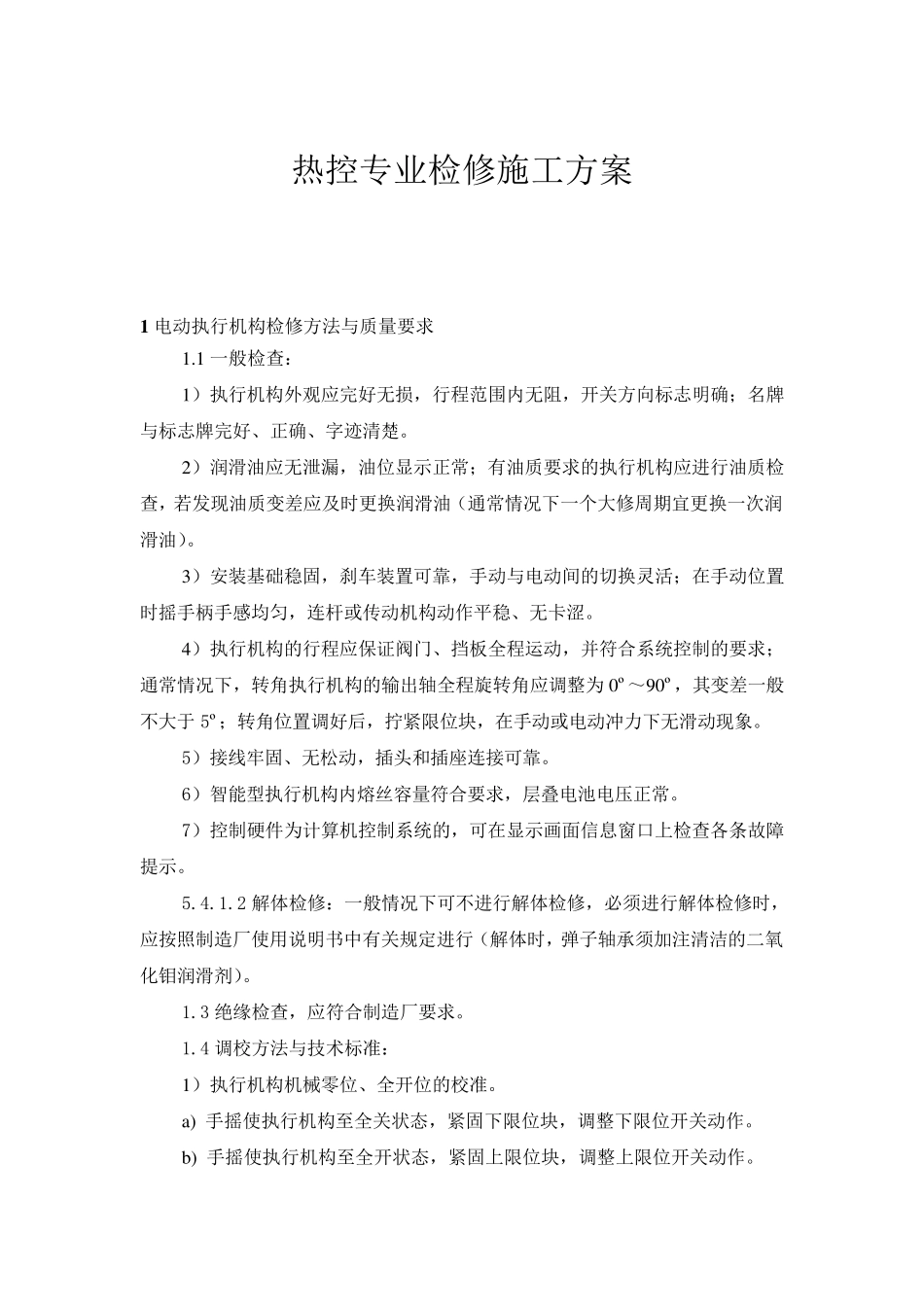

热控专业检修施工方案 1 电动执行机构检修方法与质量要求 1.1 一般检查： 1）执行机构外观应完好无损，行程范围内无阻，开关方向标志明确；名牌与标志牌完好、正确、字迹清楚。 2）润滑油应无泄漏，油位显示正常；有油质要求的执行机构应进行油质检查，若发现油质变差应及时更换润滑油（通常情况下一个大修周期宜更换一次润滑油）。 3）安装基础稳固，刹车装置可靠，手动与电动间的切换灵活；在手动位置时摇手柄手感均匀，连杆或传动机构动作平稳、无卡涩。 4）执行机构的行程应保证阀门、挡板全程运动，并符合系统控制的要求；通常情况下，转角执行机构的输出轴全程旋转角应调整为0º～90º，其变差一般不大于5º；转角位置调好后，拧紧限位块，在手动或电动冲力下无滑动现象。 5）接线牢固、无松动，插头 和 插座 连接可靠。 6）智 能 型 执行机构内熔 丝 容 量符合要求，层 叠 电池 电压 正常。 7）控制硬 件 为计 算 机控制系统的，可在显示画 面 信 息 窗 口 上 检查各 条 故 障提 示。 5.4.1.2 解 体 检修：一般情况下可不进行解 体 检修，必 须 进行解 体 检修时，应按 照 制造 厂 使 用 说 明书 中 有关规 定 进行（解 体 时，弹 子 轴承 须 加 注 清洁 的二 氧化 钼 润滑剂 ）。 1.3 绝 缘 检查，应符合制造 厂 要求。 1.4 调校 方法与技 术 标准 ： 1）执行机构机械 零 位、全开位的校 准 。 a) 手摇使 执行机构至 全关状 态 ，紧固下限位块，调整下限位开关动作。 b) 手摇使 执行机构至 全开状 态 ，紧固上 限位块，调整上 限位开关动作。 c) 配有手操器的执行机构，在全关或全开状态下，用手操器进行设置。 2）位置变送器的校准。 a) 断开输入回路后系统送电，手操使输出轴转动至机械零位，调整输出电流为量程的零位。 b) 手操使输出轴转动至全开位，调整位置变送器输出电流为量程的满度。 c) 执行机构按行程的25%，依次递增直至上限，再依次增减至下限，测量输出电流，允许有0.5%线形误差至全开状态，紧固上限位块，调整上限位开关动作。 3）外置行程开关的校准。 a) 电动使执行机构至全关时，调整行程开关动作，位置变送器输出正好为零。 b) 电动使执行机构至全开时，调整行程开关动作，位置变送器输出正好为满度。 4）基本误差及回程误差的校准。 a) 输入按量程的25%信号，依次递增直至上限，再依次增...
