20916工作面沿空留巷专项措施

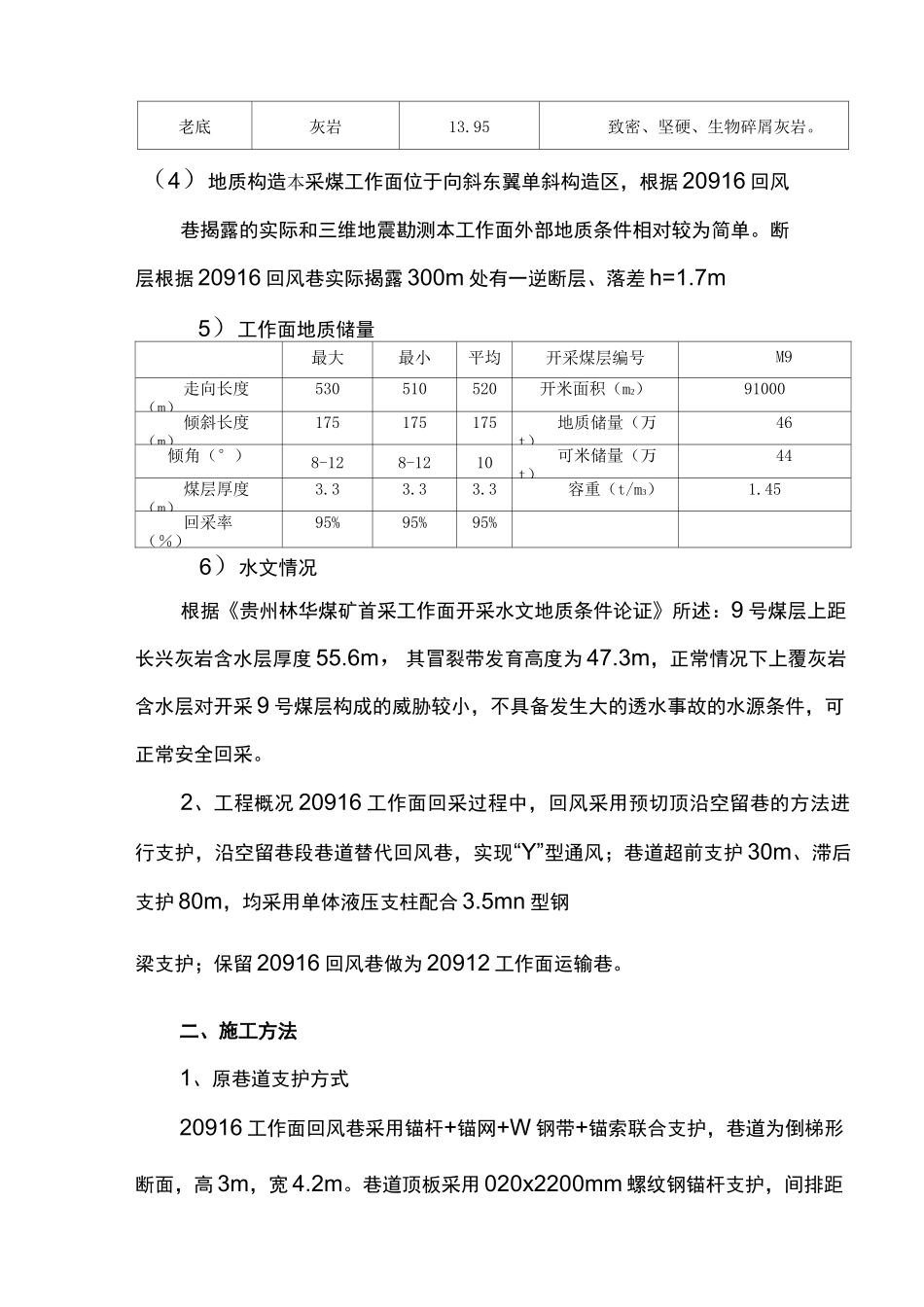

一、概况为降低巷道掘进率，缓解采掘接续，实现无煤柱开采，留巷使工作面形成“Y”型通风，实现两进一回通风方式。经公司硏究决定，20916 工作面回采时，回风巷采用沿空留巷施工工艺，在工作面回采时，留巷做回风巷，回采结束后，做 20912 工作面运输巷。1、地质概况（1）工作面概况20916 工作面在林华矿井东南面，以工作面推进方向为准：前方：二采区轨道上山；后方：一采区运输上山；上方：20912 接续工作面；（未形成采面）右方：+800 西翼轨道大巷；（2）煤层情况9#煤主要分布在井田中部，结构较简单,一般含 1 层夹石，夹矸 9#岩性一般为泥岩，个别为炭质泥岩，厚度一般为 0.0~0.2m 左右，局部达到1.5m。煤厚 1.27-5.79m，平均 3.3m，硬度系数小于 2。（3）煤层顶底板顶、底板名称岩石名称厚度（m）特征老顶粉砂岩26致密、坚硬，灰色薄至中厚层状直接顶粉砂质泥岩15.97局部为粉砂岩。灰至深灰色，呈水平层理。灰色薄至中厚层状伪顶泥岩1.38灰色薄至中厚层状直接底粉砂质泥岩12.05灰色中厚层，较松软，遇水易泥化老底灰岩13.95致密、坚硬、生物碎屑灰岩。（4）地质构造本采煤工作面位于向斜东翼单斜构造区，根据 20916 回风巷揭露的实际和三维地震勘测本工作面外部地质条件相对较为简单。断层根据 20916 回风巷实际揭露 300m 处有一逆断层、落差 h=1.7m5）工作面地质储量最大最小平均开采煤层编号M9走向长度（m）530510520开米面积（m2）91000倾斜长度（m）175175175地质储量（万t）46倾角（°）8-128-1210可米储量（万t）44煤层厚度（m）3.33.33.3容重（t/m3）1.45回采率（％）95%95%95%6）水文情况根据《贵州林华煤矿首采工作面开采水文地质条件论证》所述：9 号煤层上距长兴灰岩含水层厚度 55.6m，其冒裂带发育高度为 47.3m，正常情况下上覆灰岩含水层对开采 9 号煤层构成的威胁较小，不具备发生大的透水事故的水源条件，可正常安全回采。2、工程概况 20916 工作面回采过程中，回风采用预切顶沿空留巷的方法进行支护，沿空留巷段巷道替代回风巷，实现“Y”型通风；巷道超前支护 30m、滞后支护 80m，均采用单体液压支柱配合 3.5mn 型钢梁支护；保留 20916 回风巷做为 20912 工作面运输巷。二、施工方法1、原巷道支护方式20916 工作面回风巷采用锚杆+锚网+W 钢带+锚索联合支护，巷道为倒梯形断面，高 3m，宽 4.2m。巷道顶板采用 020x2200mm 螺纹钢锚杆支护，间排距800mmx800mm（矩形布置），每排 5...
