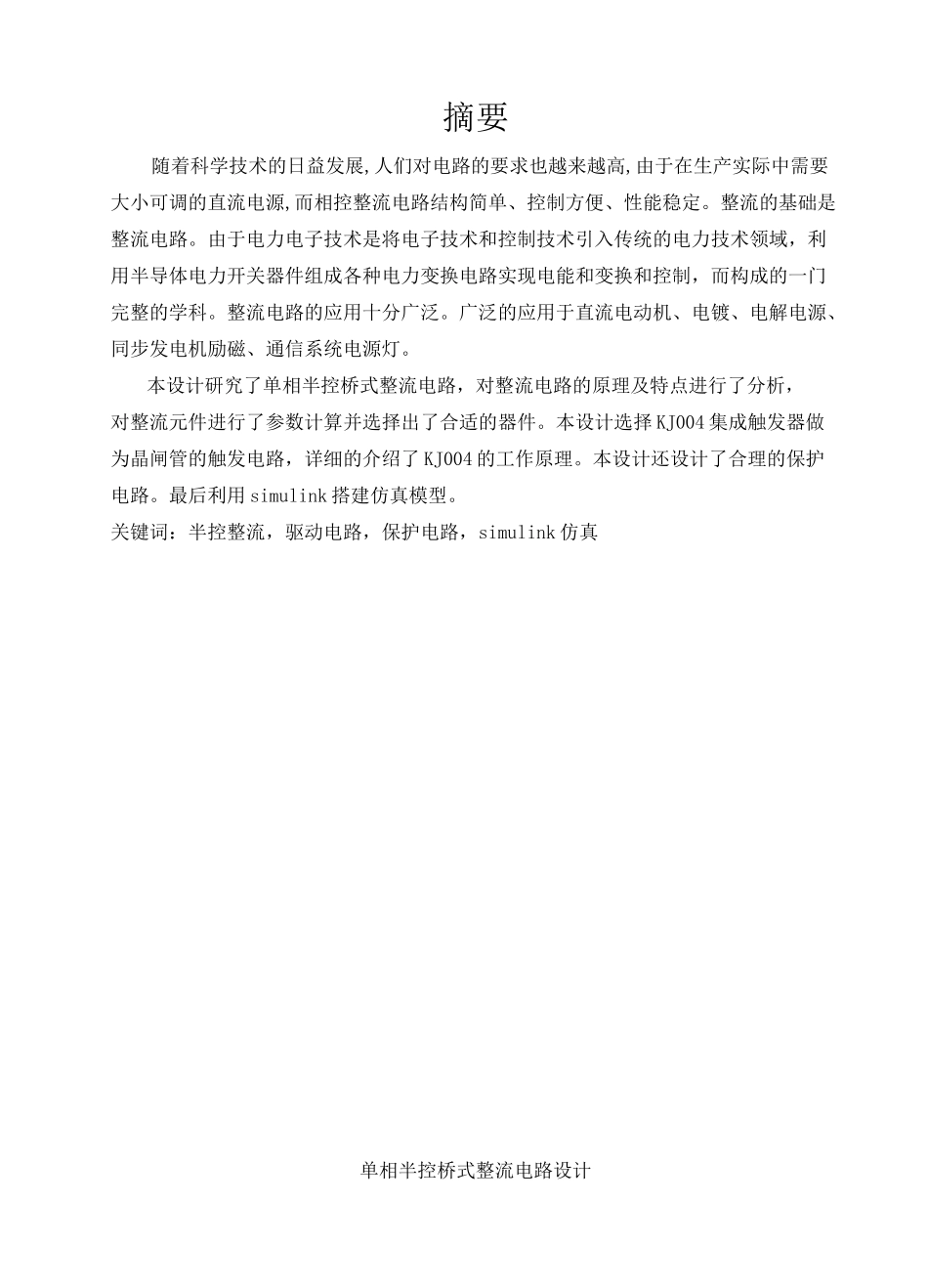

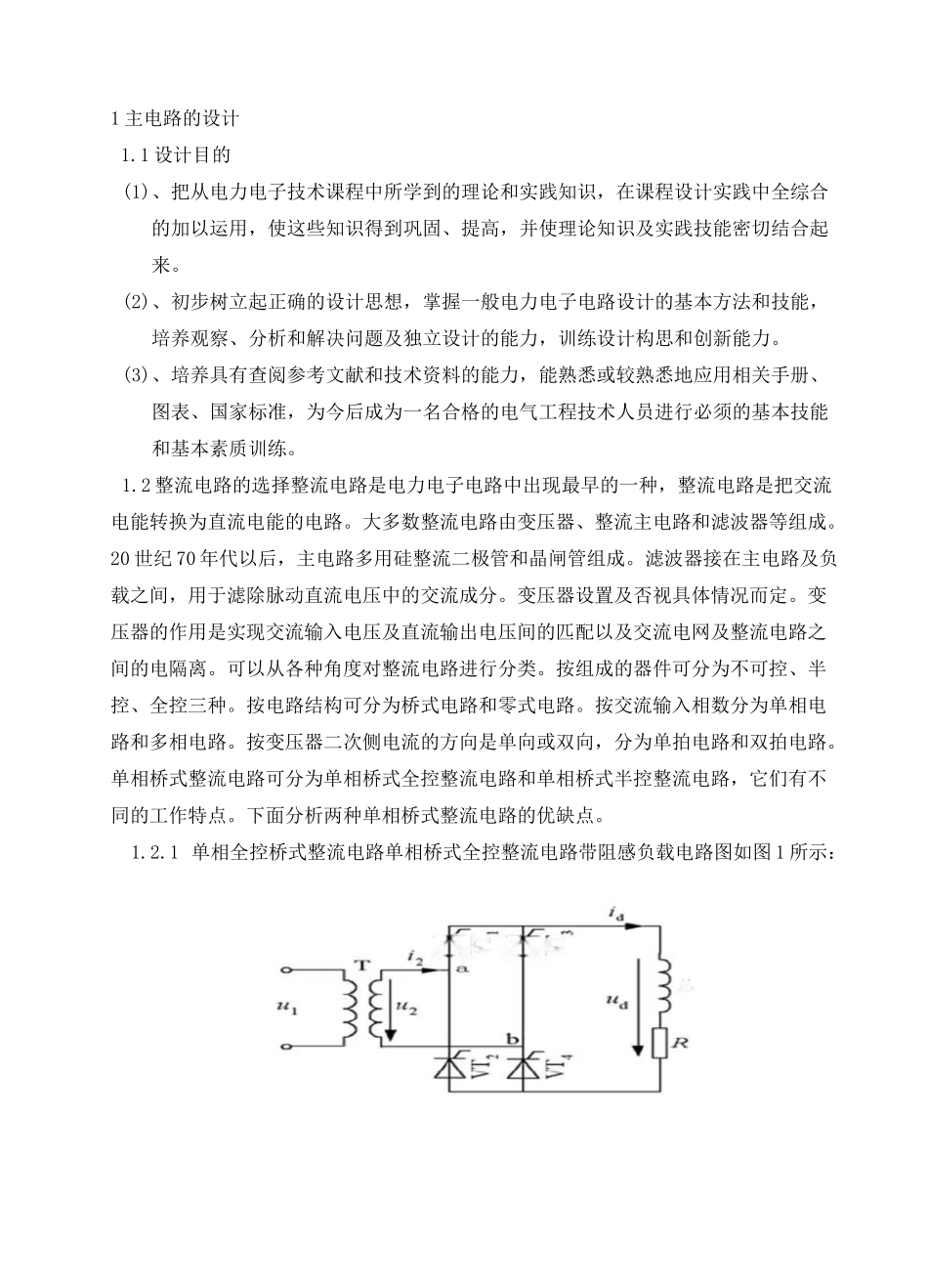

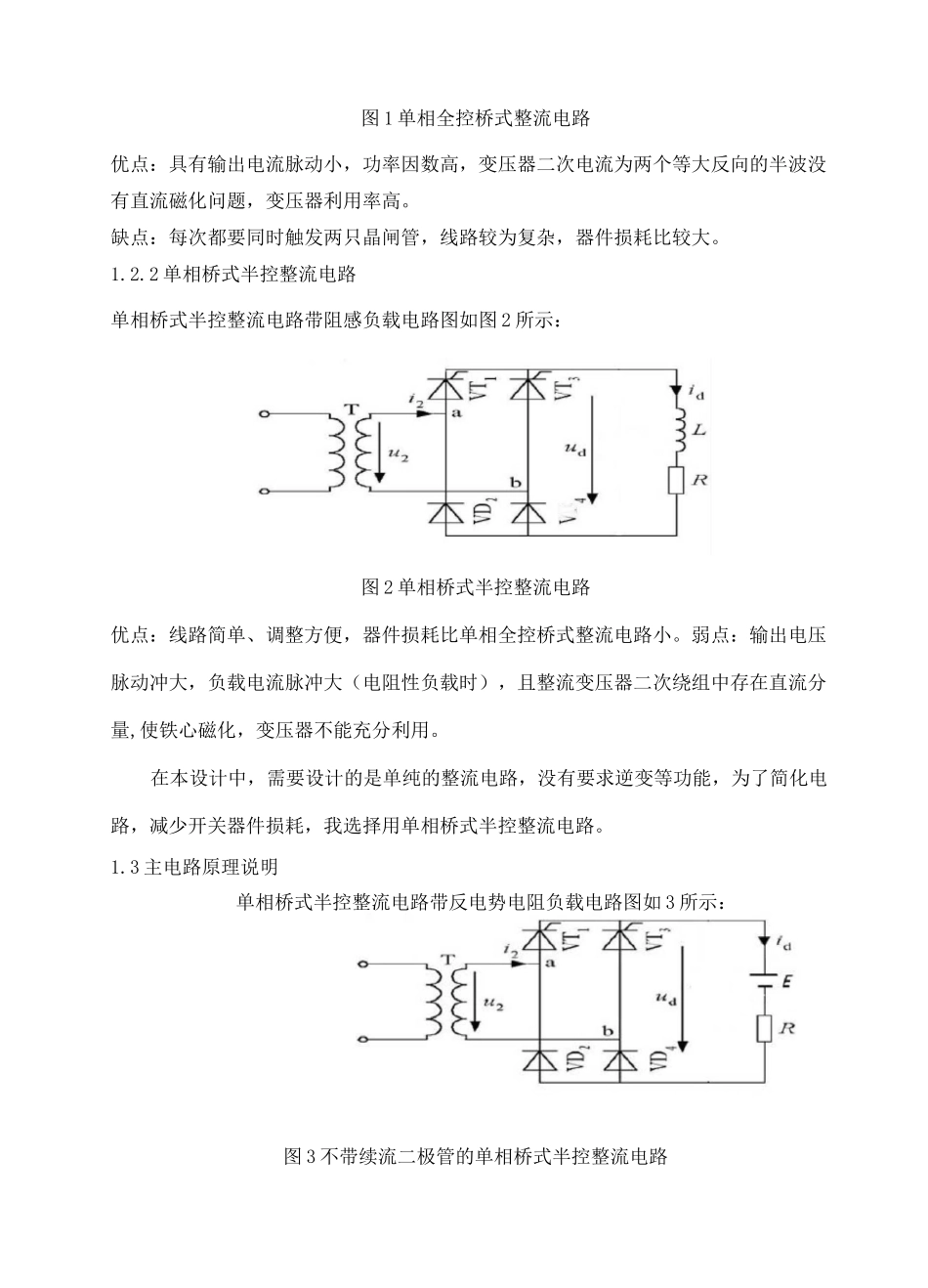

摘要随着科学技术的日益发展,人们对电路的要求也越来越高,由于在生产实际中需要大小可调的直流电源,而相控整流电路结构简单、控制方便、性能稳定。整流的基础是整流电路。由于电力电子技术是将电子技术和控制技术引入传统的电力技术领域,利用半导体电力开关器件组成各种电力变换电路实现电能和变换和控制,而构成的一门完整的学科。整流电路的应用十分广泛。广泛的应用于直流电动机、电镀、电解电源、同步发电机励磁、通信系统电源灯。本设计研究了单相半控桥式整流电路,对整流电路的原理及特点进行了分析,对整流元件进行了参数计算并选择出了合适的器件。本设计选择 KJ004 集成触发器做为晶闸管的触发电路,详细的介绍了 KJ004 的工作原理。本设计还设计了合理的保护电路。最后利用 simulink 搭建仿真模型。关键词:半控整流,驱动电路,保护电路,simulink 仿真单相半控桥式整流电路设计A2S:㈡1 主电路的设计1.1 设计目的(1)、把从电力电子技术课程中所学到的理论和实践知识,在课程设计实践中全综合的加以运用,使这些知识得到巩固、提高,并使理论知识及实践技能密切结合起来。(2)、初步树立起正确的设计思想,掌握一般电力电子电路设计的基本方法和技能,培养观察、分析和解决问题及独立设计的能力,训练设计构思和创新能力。(3)、培养具有查阅参考文献和技术资料的能力,能熟悉或较熟悉地应用相关手册、图表、国家标准,为今后成为一名合格的电气工程技术人员进行必须的基本技能和基本素质训练。1.2 整流电路的选择整流电路是电力电子电路中出现最早的一种,整流电路是把交流电能转换为直流电能的电路。大多数整流电路由变压器、整流主电路和滤波器等组成。20 世纪 70 年代以后,主电路多用硅整流二极管和晶闸管组成。滤波器接在主电路及负载之间,用于滤除脉动直流电压中的交流成分。变压器设置及否视具体情况而定。变压器的作用是实现交流输入电压及直流输出电压间的匹配以及交流电网及整流电路之间的电隔离。可以从各种角度对整流电路进行分类。按组成的器件可分为不可控、半控、全控三种。按电路结构可分为桥式电路和零式电路。按交流输入相数分为单相电路和多相电路。按变压器二次侧电流的方向是单向或双向,分为单拍电路和双拍电路。单相桥式整流电路可分为单相桥式全控整流电路和单相桥式半控整流电路,它们有不同的工作特点。下面分析两种单相桥式整流电路的优缺点。1.2.1 单相全控桥式整流电路单相桥式全控整流电...
