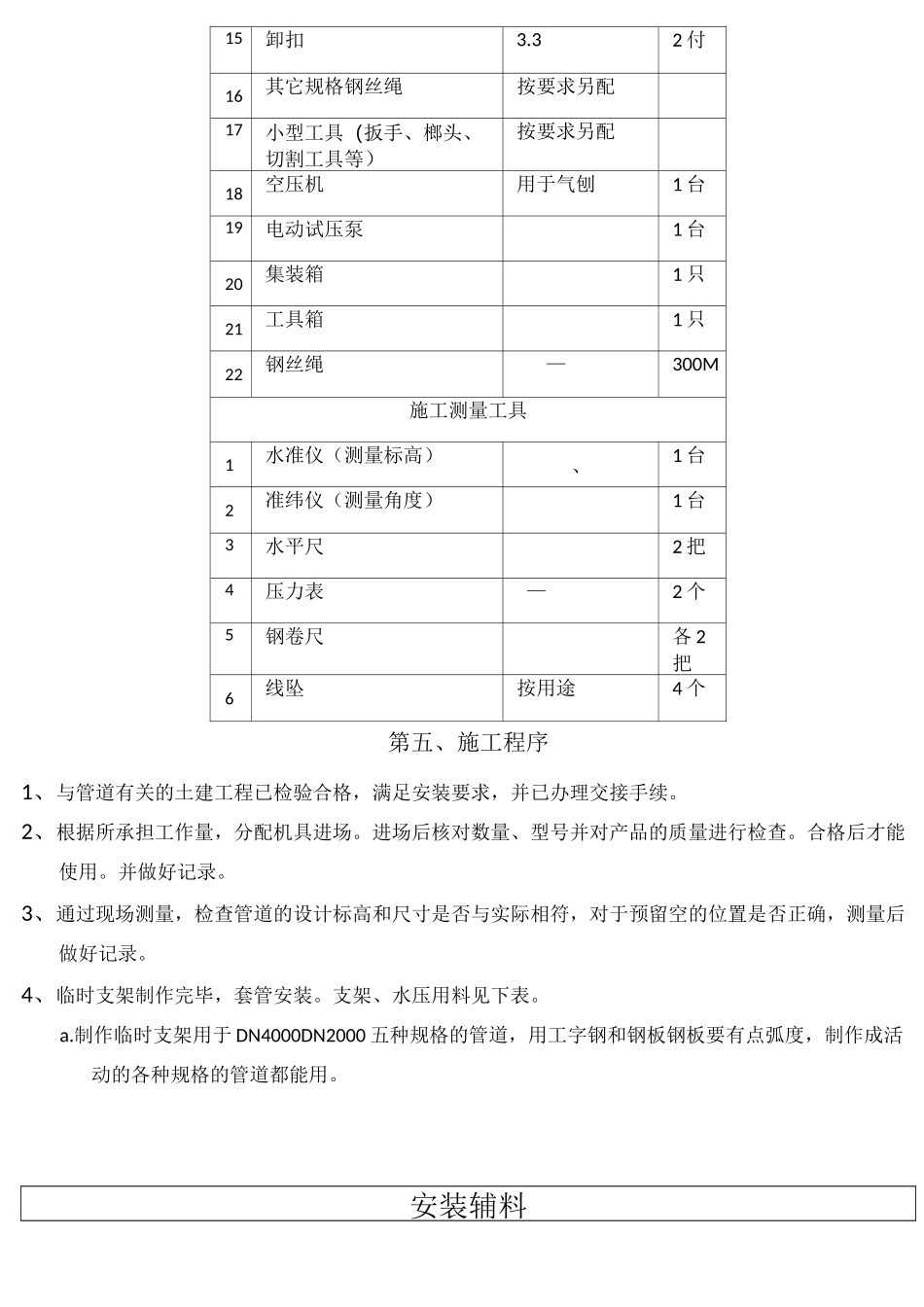

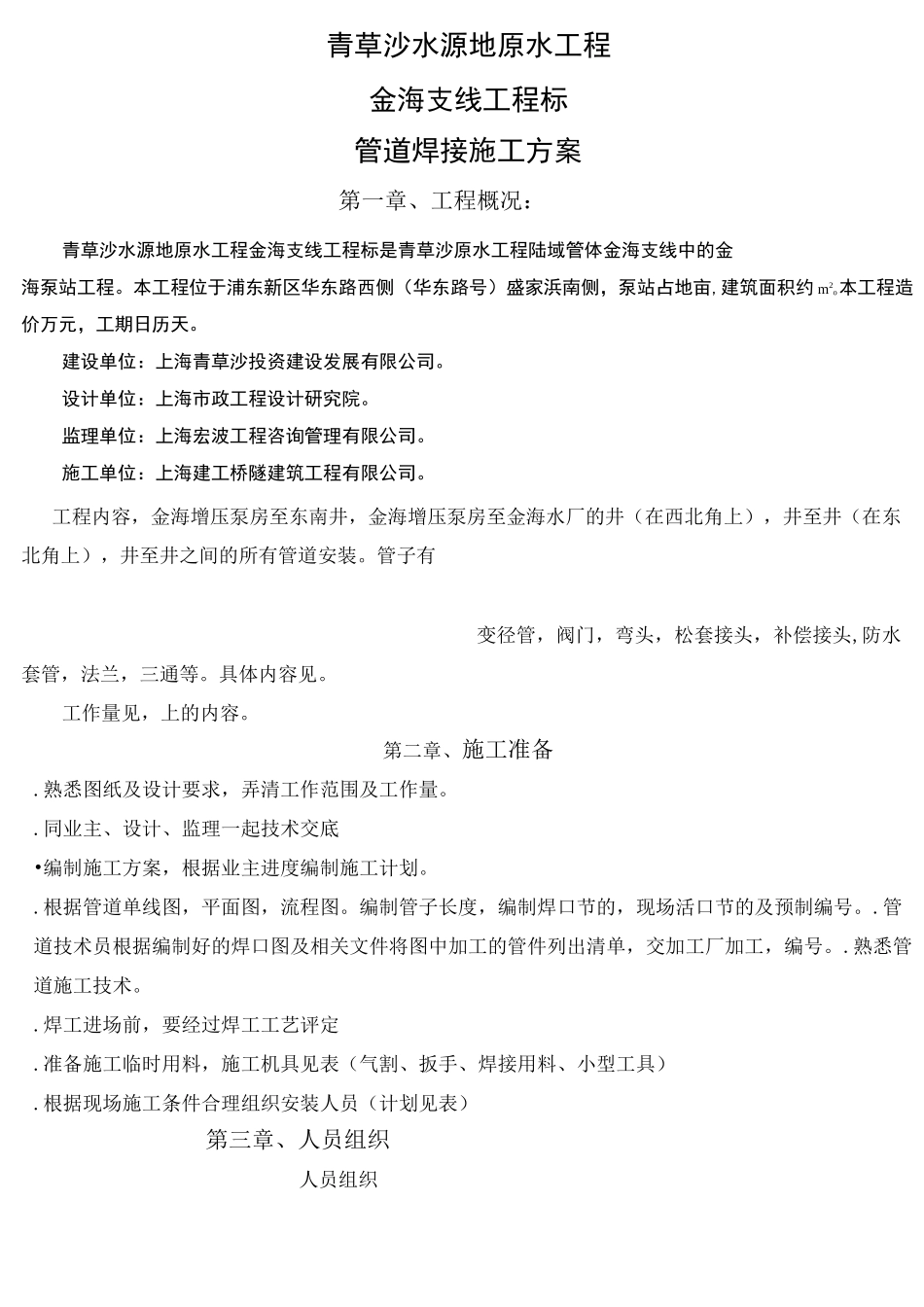

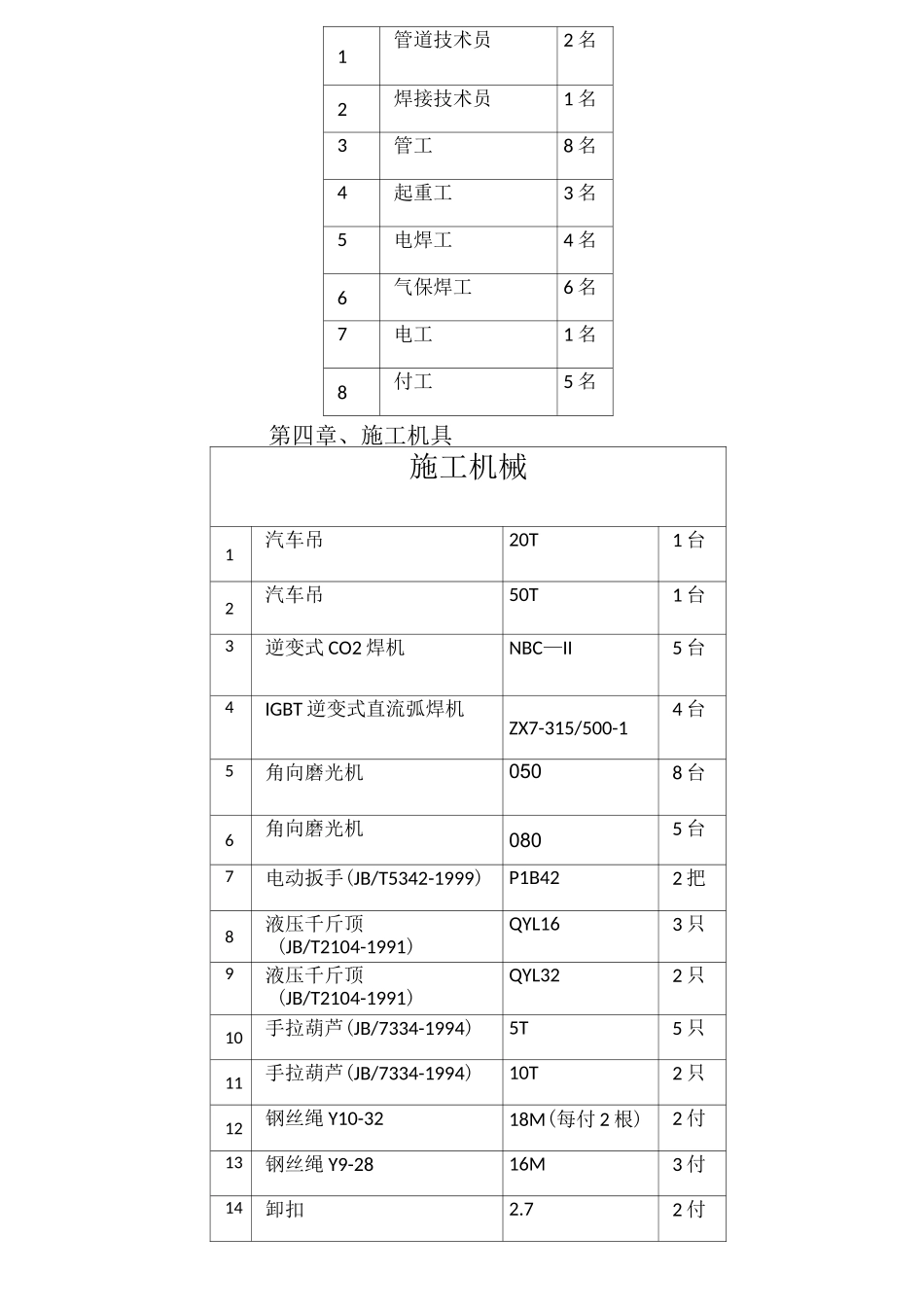

青草沙水源地原水工程金海支线工程标管道焊接施工方案第一章、工程概况：青草沙水源地原水工程金海支线工程标是青草沙原水工程陆域管体金海支线中的金海泵站工程。本工程位于浦东新区华东路西侧（华东路号）盛家浜南侧，泵站占地亩,建筑面积约 m2o本工程造价万元，工期日历天。建设单位：上海青草沙投资建设发展有限公司。设计单位：上海市政工程设计研究院。监理单位：上海宏波工程咨询管理有限公司。施工单位：上海建工桥隧建筑工程有限公司。工程内容，金海增压泵房至东南井，金海增压泵房至金海水厂的井（在西北角上），井至井（在东北角上），井至井之间的所有管道安装。管子有变径管，阀门，弯头，松套接头，补偿接头,防水套管，法兰，三通等。具体内容见。工作量见，上的内容。第二章、施工准备.熟悉图纸及设计要求，弄清工作范围及工作量。.同业主、设计、监理一起技术交底•编制施工方案，根据业主进度编制施工计划。.根据管道单线图，平面图，流程图。编制管子长度，编制焊口节的，现场活口节的及预制编号。.管道技术员根据编制好的焊口图及相关文件将图中加工的管件列出清单，交加工厂加工，编号。.熟悉管道施工技术。.焊工进场前，要经过焊工工艺评定.准备施工临时用料，施工机具见表（气割、扳手、焊接用料、小型工具）.根据现场施工条件合理组织安装人员（计划见表）第三章、人员组织人员组织1管道技术员2 名2焊接技术员1 名3管工8 名4起重工3 名5电焊工4 名6气保焊工6 名7电工1 名8付工5 名第四章、施工机具施工机械1汽车吊20T1 台2汽车吊50T1 台3逆变式 CO2 焊机NBC—II5 台4IGBT 逆变式直流弧焊机ZX7-315/500-14 台5角向磨光机0508 台6角向磨光机0805 台7电动扳手(JB/T5342-1999)P1B422 把8液压千斤顶(JB/T2104-1991)QYL163 只9液压千斤顶(JB/T2104-1991)QYL322 只10手拉葫芦(JB/7334-1994)5T5 只11手拉葫芦(JB/7334-1994)10T2 只12钢丝绳 Y10-3218M(每付 2 根)2 付13钢丝绳 Y9-2816M3 付14卸扣2.72 付15卸扣3.32 付16其它规格钢丝绳按要求另配17小型工具（扳手、榔头、切割工具等）按要求另配18空压机用于气刨1 台19电动试压泵1 台20集装箱1 只21工具箱1 只22钢丝绳—300M施工测量工具1水准仪（测量标高）、1 台2准纬仪（测量角度）1 台3水平尺2 把4压力表—2 个5钢卷尺各 2把6线坠按用途4 个第五、施工程序1、与管道有关的土建工程已检验合格，满足安装要求，并已办理交接手续。2、根...
