3、竖井联系测量.

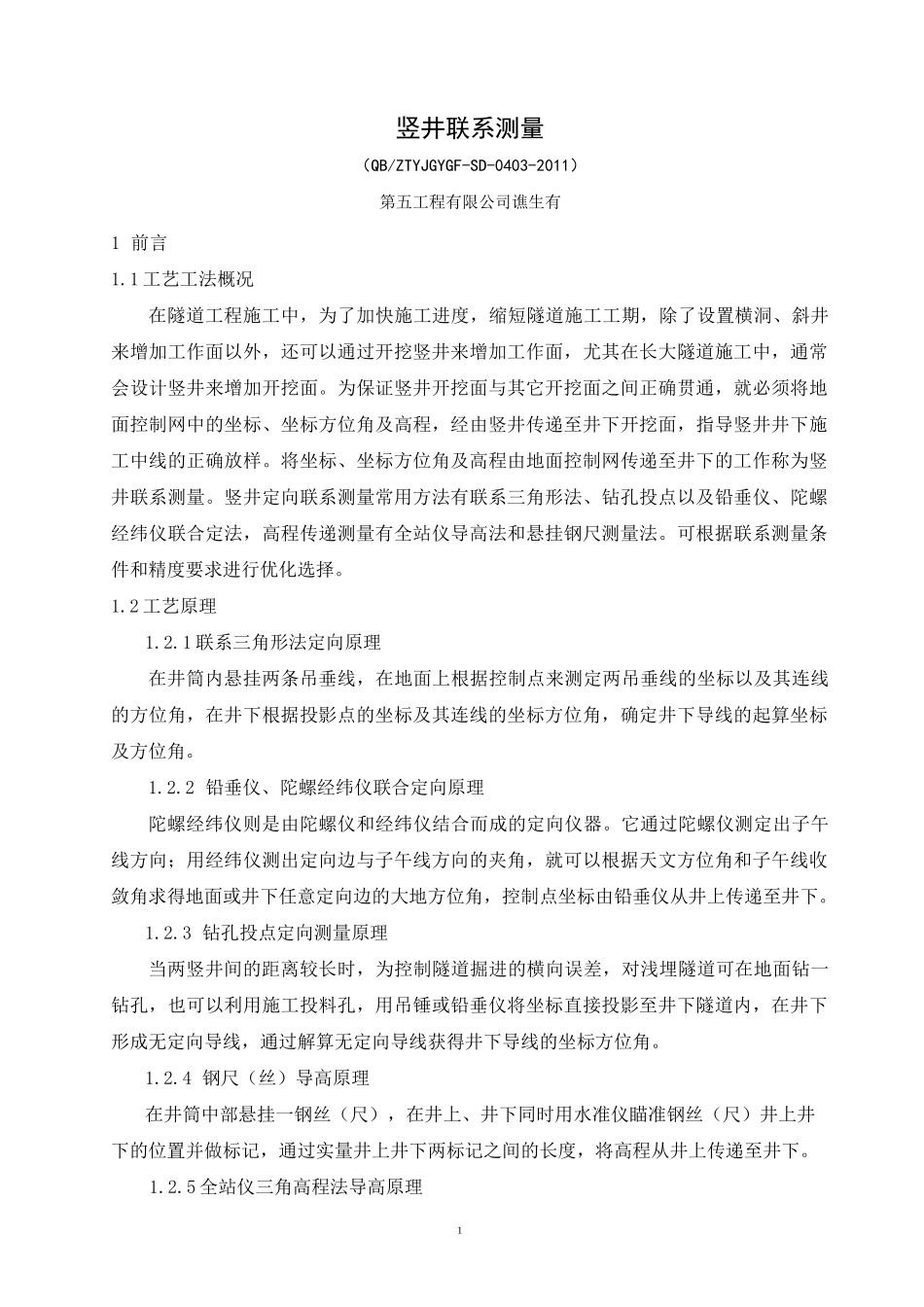

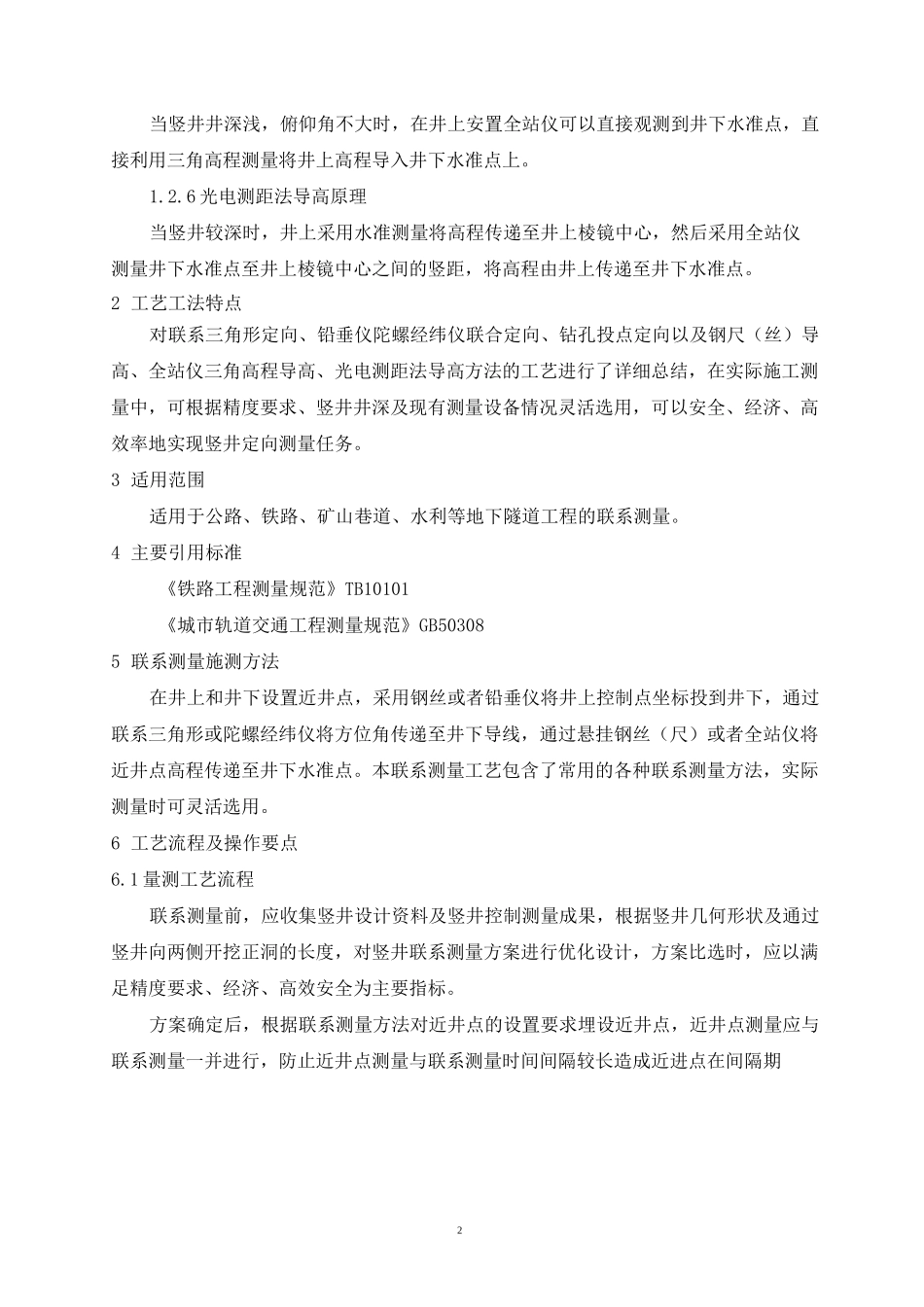

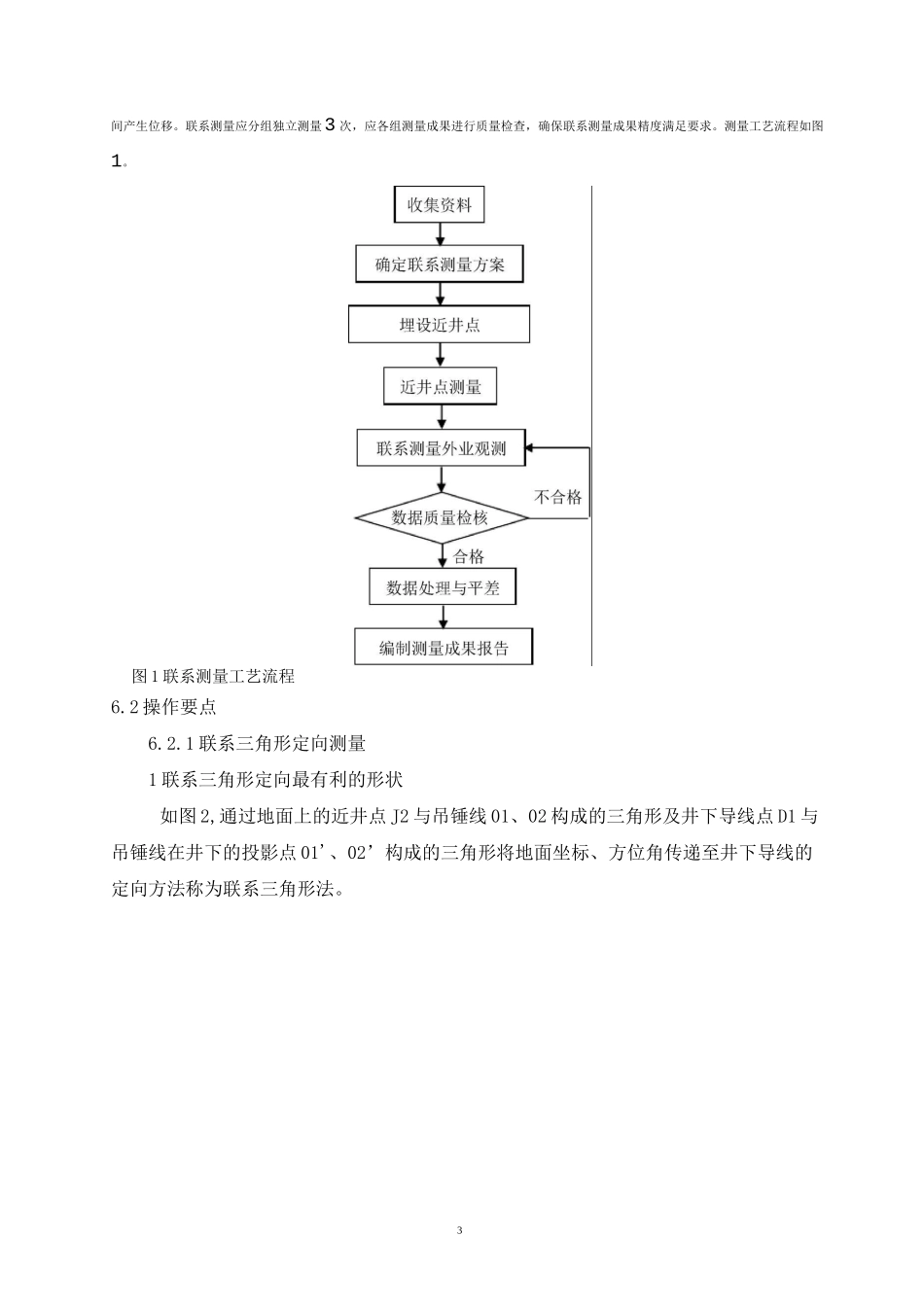

1竖井联系测量（QB/ZTYJGYGF-SD-0403-2011）第五工程有限公司谯生有1 前言1.1 工艺工法概况在隧道工程施工中，为了加快施工进度，缩短隧道施工工期，除了设置横洞、斜井来增加工作面以外，还可以通过开挖竖井来增加工作面，尤其在长大隧道施工中，通常会设计竖井来增加开挖面。为保证竖井开挖面与其它开挖面之间正确贯通，就必须将地面控制网中的坐标、坐标方位角及高程，经由竖井传递至井下开挖面，指导竖井井下施工中线的正确放样。将坐标、坐标方位角及高程由地面控制网传递至井下的工作称为竖井联系测量。竖井定向联系测量常用方法有联系三角形法、钻孔投点以及铅垂仪、陀螺经纬仪联合定法，高程传递测量有全站仪导高法和悬挂钢尺测量法。可根据联系测量条件和精度要求进行优化选择。1.2 工艺原理1.2.1 联系三角形法定向原理在井筒内悬挂两条吊垂线，在地面上根据控制点来测定两吊垂线的坐标以及其连线的方位角，在井下根据投影点的坐标及其连线的坐标方位角，确定井下导线的起算坐标及方位角。1.2.2 铅垂仪、陀螺经纬仪联合定向原理陀螺经纬仪则是由陀螺仪和经纬仪结合而成的定向仪器。它通过陀螺仪测定出子午线方向；用经纬仪测出定向边与子午线方向的夹角，就可以根据天文方位角和子午线收敛角求得地面或井下任意定向边的大地方位角，控制点坐标由铅垂仪从井上传递至井下。1.2.3 钻孔投点定向测量原理当两竖井间的距离较长时，为控制隧道掘进的横向误差，对浅埋隧道可在地面钻一钻孔，也可以利用施工投料孔，用吊锤或铅垂仪将坐标直接投影至井下隧道内，在井下形成无定向导线，通过解算无定向导线获得井下导线的坐标方位角。1.2.4 钢尺（丝）导高原理在井筒中部悬挂一钢丝（尺），在井上、井下同时用水准仪瞄准钢丝（尺）井上井下的位置并做标记，通过实量井上井下两标记之间的长度，将高程从井上传递至井下。1.2.5 全站仪三角高程法导高原理2当竖井井深浅，俯仰角不大时，在井上安置全站仪可以直接观测到井下水准点，直接利用三角高程测量将井上高程导入井下水准点上。1.2.6 光电测距法导高原理当竖井较深时，井上采用水准测量将高程传递至井上棱镜中心，然后采用全站仪测量井下水准点至井上棱镜中心之间的竖距，将高程由井上传递至井下水准点。2 工艺工法特点对联系三角形定向、铅垂仪陀螺经纬仪联合定向、钻孔投点定向以及钢尺（丝）导高、全站仪三角高程导高、光电测距法导高方法的工艺进行了详细总结，在实际施工测量中，可...
