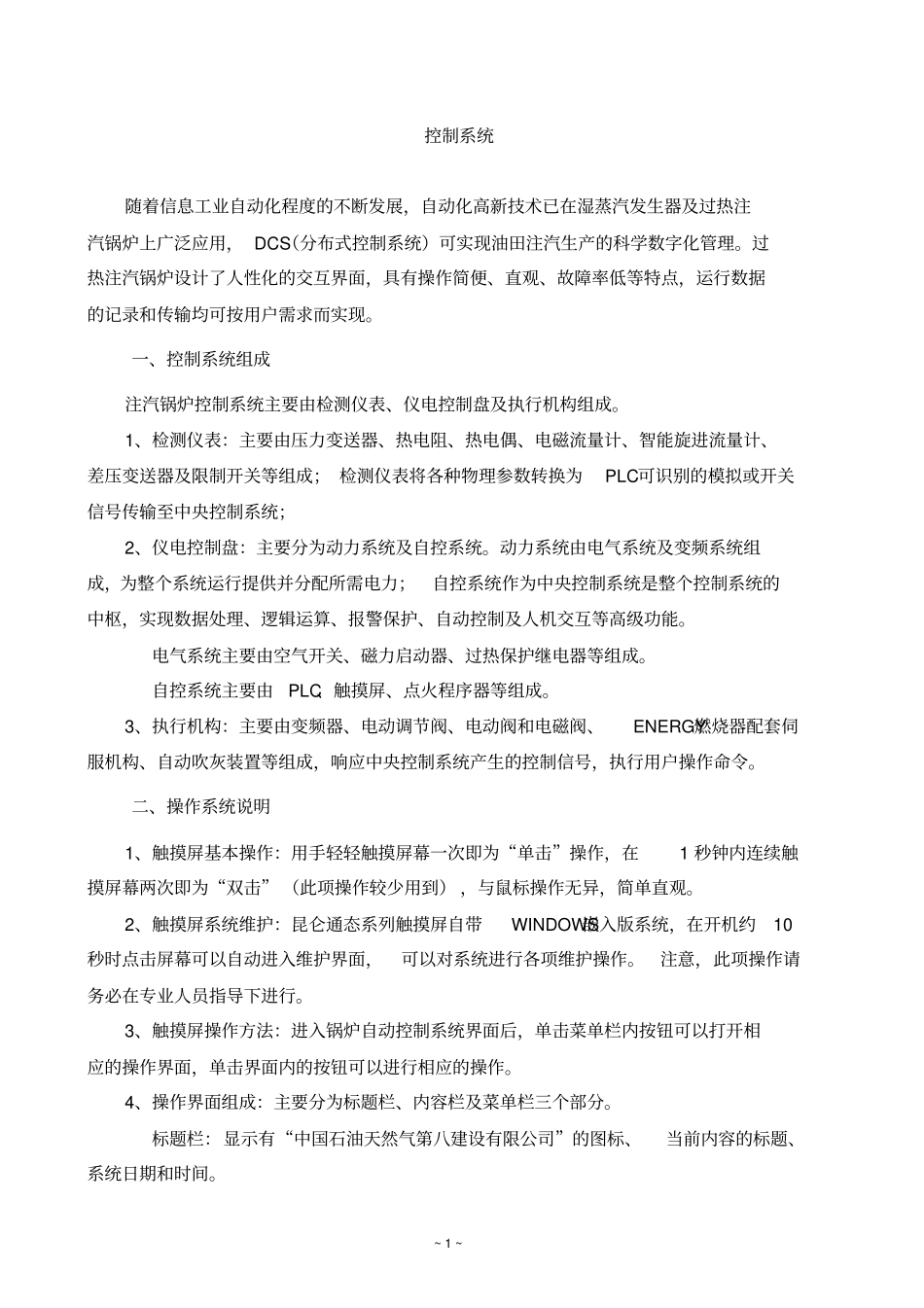

油田专用过热注汽锅炉操作说明~ 1 ~ 控制系统随着信息工业自动化程度的不断发展，自动化高新技术已在湿蒸汽发生器及过热注汽锅炉上广泛应用， DCS（分布式控制系统）可实现油田注汽生产的科学数字化管理。过热注汽锅炉设计了人性化的交互界面，具有操作简便、直观、故障率低等特点，运行数据的记录和传输均可按用户需求而实现。一、控制系统组成注汽锅炉控制系统主要由检测仪表、仪电控制盘及执行机构组成。1、检测仪表：主要由压力变送器、热电阻、热电偶、电磁流量计、智能旋进流量计、差压变送器及限制开关等组成； 检测仪表将各种物理参数转换为PLC可识别的模拟或开关信号传输至中央控制系统；2、仪电控制盘：主要分为动力系统及自控系统。动力系统由电气系统及变频系统组成，为整个系统运行提供并分配所需电力；自控系统作为中央控制系统是整个控制系统的中枢，实现数据处理、逻辑运算、报警保护、自动控制及人机交互等高级功能。电气系统主要由空气开关、磁力启动器、过热保护继电器等组成。自控系统主要由PLC、触摸屏、点火程序器等组成。3、执行机构：主要由变频器、电动调节阀、电动阀和电磁阀、ENERGY燃烧器配套伺服机构、自动吹灰装置等组成，响应中央控制系统产生的控制信号，执行用户操作命令。二、操作系统说明1、触摸屏基本操作：用手轻轻触摸屏幕一次即为“单击”操作，在1 秒钟内连续触摸屏幕两次即为“双击” （此项操作较少用到） ，与鼠标操作无异，简单直观。2、触摸屏系统维护：昆仑通态系列触摸屏自带WINDOWS嵌入版系统，在开机约10秒时点击屏幕可以自动进入维护界面，可以对系统进行各项维护操作。注意，此项操作请务必在专业人员指导下进行。3、触摸屏操作方法：进入锅炉自动控制系统界面后，单击菜单栏内按钮可以打开相应的操作界面，单击界面内的按钮可以进行相应的操作。4、操作界面组成：主要分为标题栏、内容栏及菜单栏三个部分。标题栏：显示有“中国石油天然气第八建设有限公司”的图标、当前内容的标题、系统日期和时间。~ 2 ~ 内容栏：显示当前栏目内所有内容，包括各类按钮及数据输入窗口。菜单栏：位于触摸屏下方，集成了主菜单按钮，同时具有导航功能，用不同的颜色标识出您当前所处的位置。三、功能界面系统主要包括七个主界面：系统流程、参数设置、点火启炉、调节控制、状态监控、数据查询、 系统帮助。 点击主菜单按钮即可进入相关的主窗口界面，部分主界面内还有子菜单按钮，点击子菜单按...
