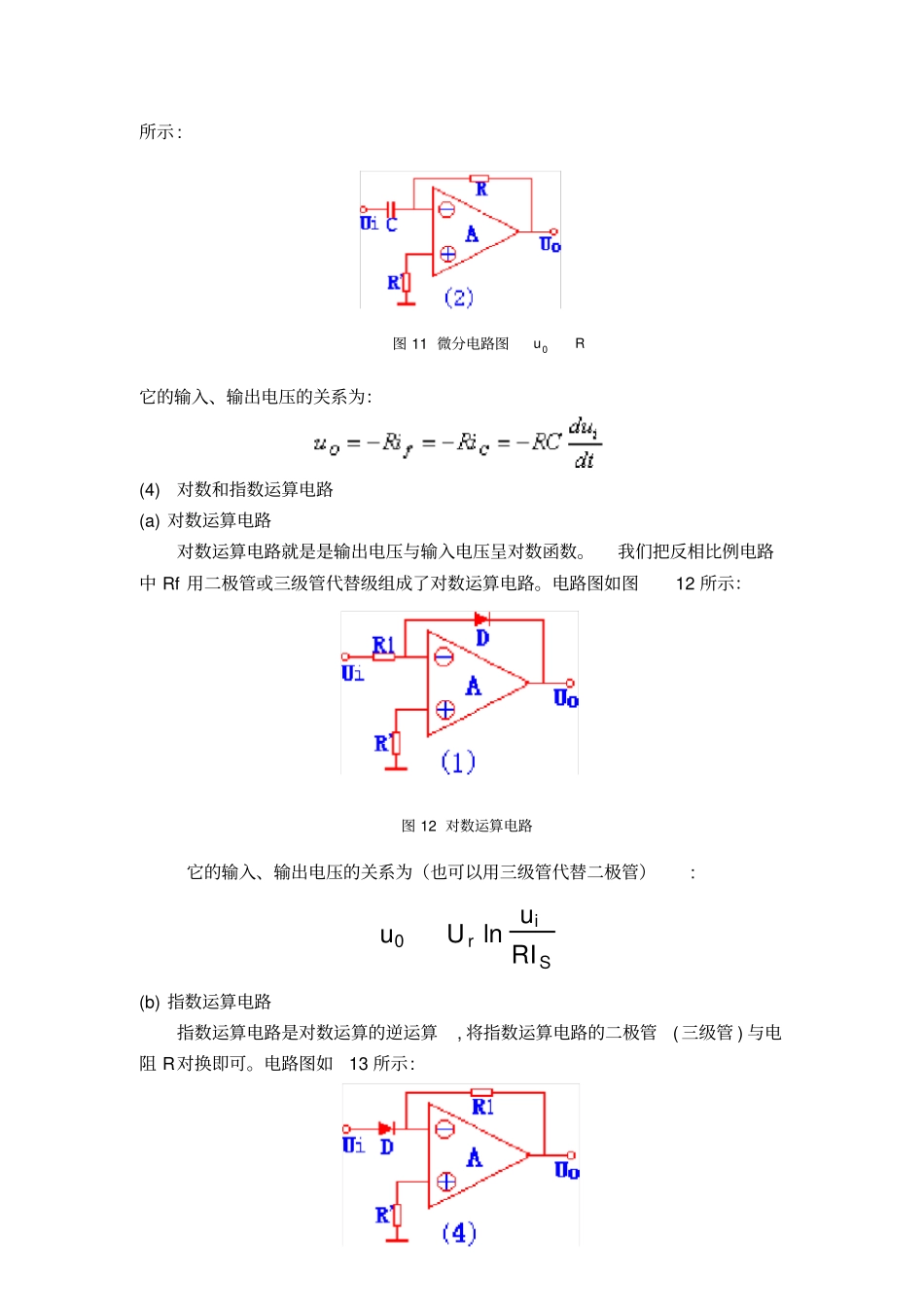

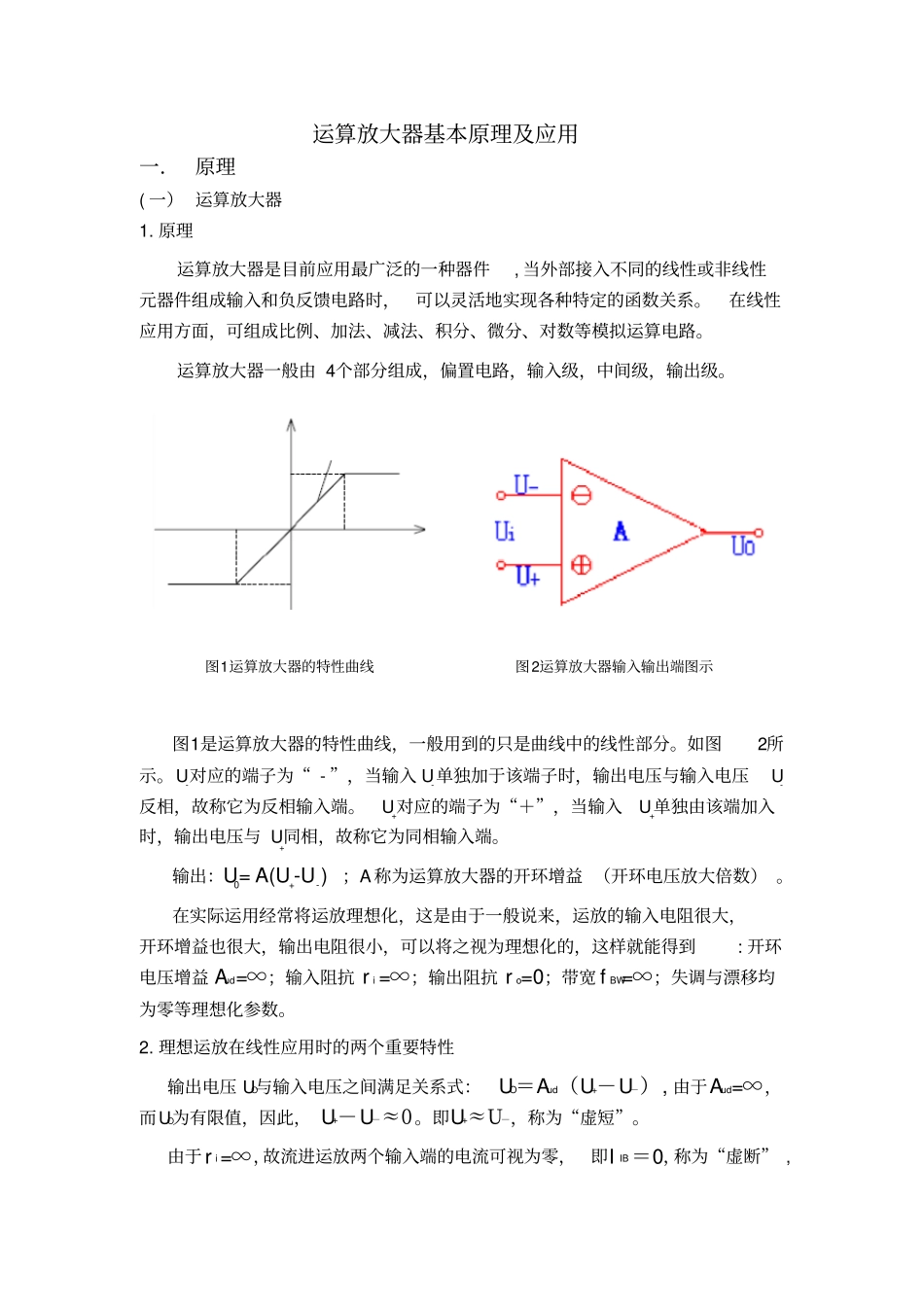

运算放大器基本原理及应用一. 原理( 一) 运算放大器1. 原理运算放大器是目前应用最广泛的一种器件, 当外部接入不同的线性或非线性元器件组成输入和负反馈电路时,可以灵活地实现各种特定的函数关系。在线性应用方面,可组成比例、加法、减法、积分、微分、对数等模拟运算电路。运算放大器一般由 4个部分组成,偏置电路,输入级,中间级,输出级。图1运算放大器的特性曲线图2运算放大器输入输出端图示图1是运算放大器的特性曲线,一般用到的只是曲线中的线性部分。如图2所示。U-对应的端子为“ - ”,当输入 U-单独加于该端子时,输出电压与输入电压U-反相,故称它为反相输入端。U+对应的端子为“+”,当输入U+单独由该端加入时,输出电压与 U+同相,故称它为同相输入端。输出:U0= A(U+-U-); A 称为运算放大器的开环增益 (开环电压放大倍数) 。在实际运用经常将运放理想化,这是由于一般说来,运放的输入电阻很大,开环增益也很大,输出电阻很小,可以将之视为理想化的,这样就能得到: 开环电压增益 Aud=∞;输入阻抗 r i =∞;输出阻抗 r o=0;带宽 f BW=∞;失调与漂移均为零等理想化参数。2. 理想运放在线性应用时的两个重要特性输出电压 UO与输入电压之间满足关系式:UO=Aud(U+-U-), 由于Aud=∞,而UO为有限值,因此, U+-U-≈0。即U+≈U-,称为“虚短”。由于r i=∞,故流进运放两个输入端的电流可视为零,即I IB=0,称为“虚断” ,这说明运放对其前级吸取电流极小。上述两个特性是分析理想运放应用电路的基本原则,可简化运放电路的计算。3. 运算放大器的应用(1) 比例电路所谓的比例电路就是将输入信号按比例放大的电路,比例电路又分为反向比例电路、同相比例电路、差动比例电路。(a) 反向比例电路反向比例电路如图 3所示,输入信号加入反相输入端: 图3反向比例电路电路图对于理想运放,该电路的输出电压与输入电压之间的关系为:为了减小输入级偏置电流引起的运算误差,在同相输入端应接入平衡电阻R’=R1 )U(URRUi1i21fOf321'//////RRRRR果电路输入的电压波形是方形,则产生三角波形输出。(b) 微分电路微分是积分的逆运算,它的输出电压与输入电压呈微分关系。电路如图11i1fOURRUi1fO)URR(1U33f22f11f0iiiURRURRURRUcibiaiRURURURU321f022114433f0RURURURURUiiii00101tcttiudtuRCu所示 : 图 11 微分电路图Ru0它的输入、输出电压的关系为:(4) 对数和指数运算电路(a) 对数运算...
