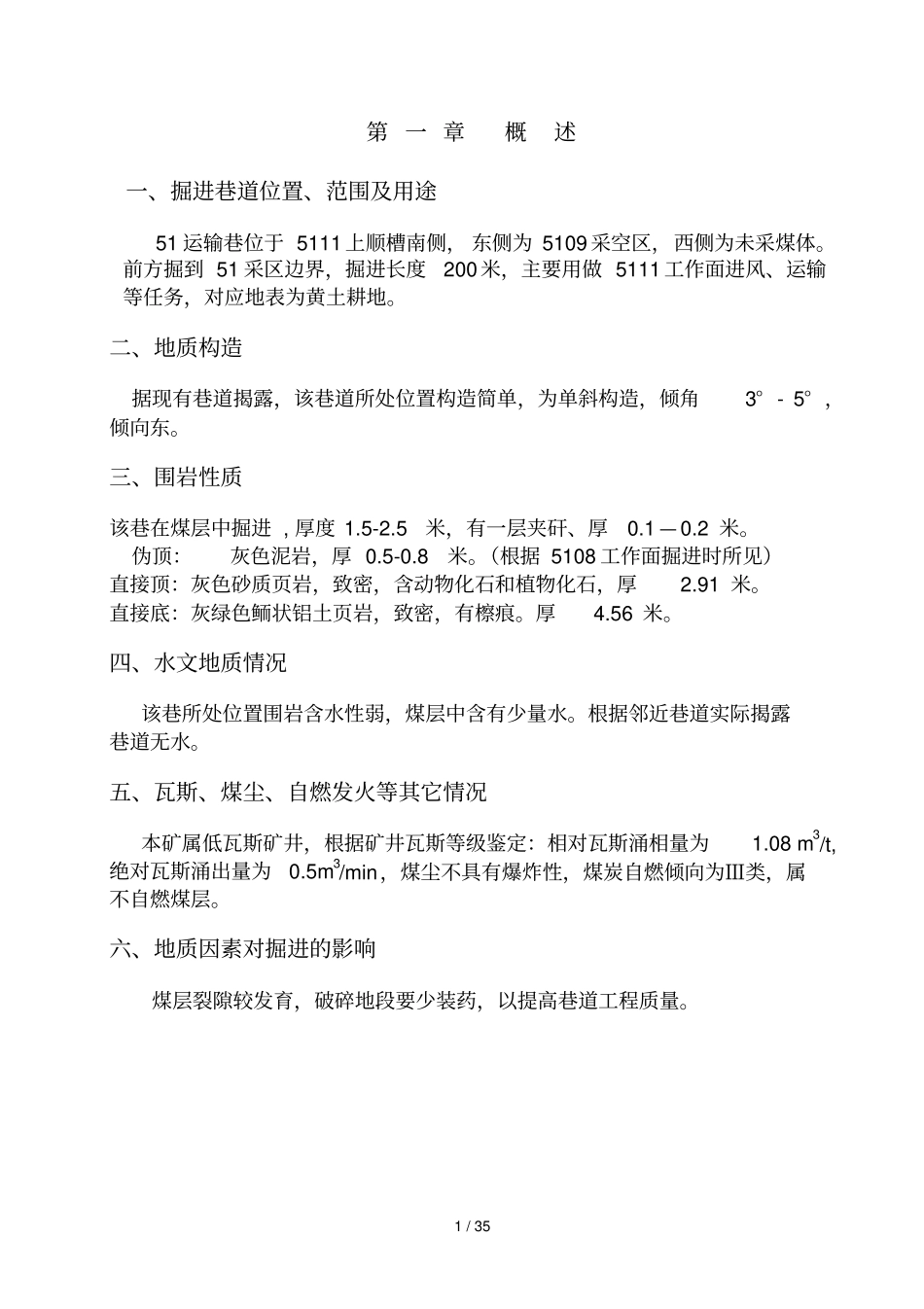

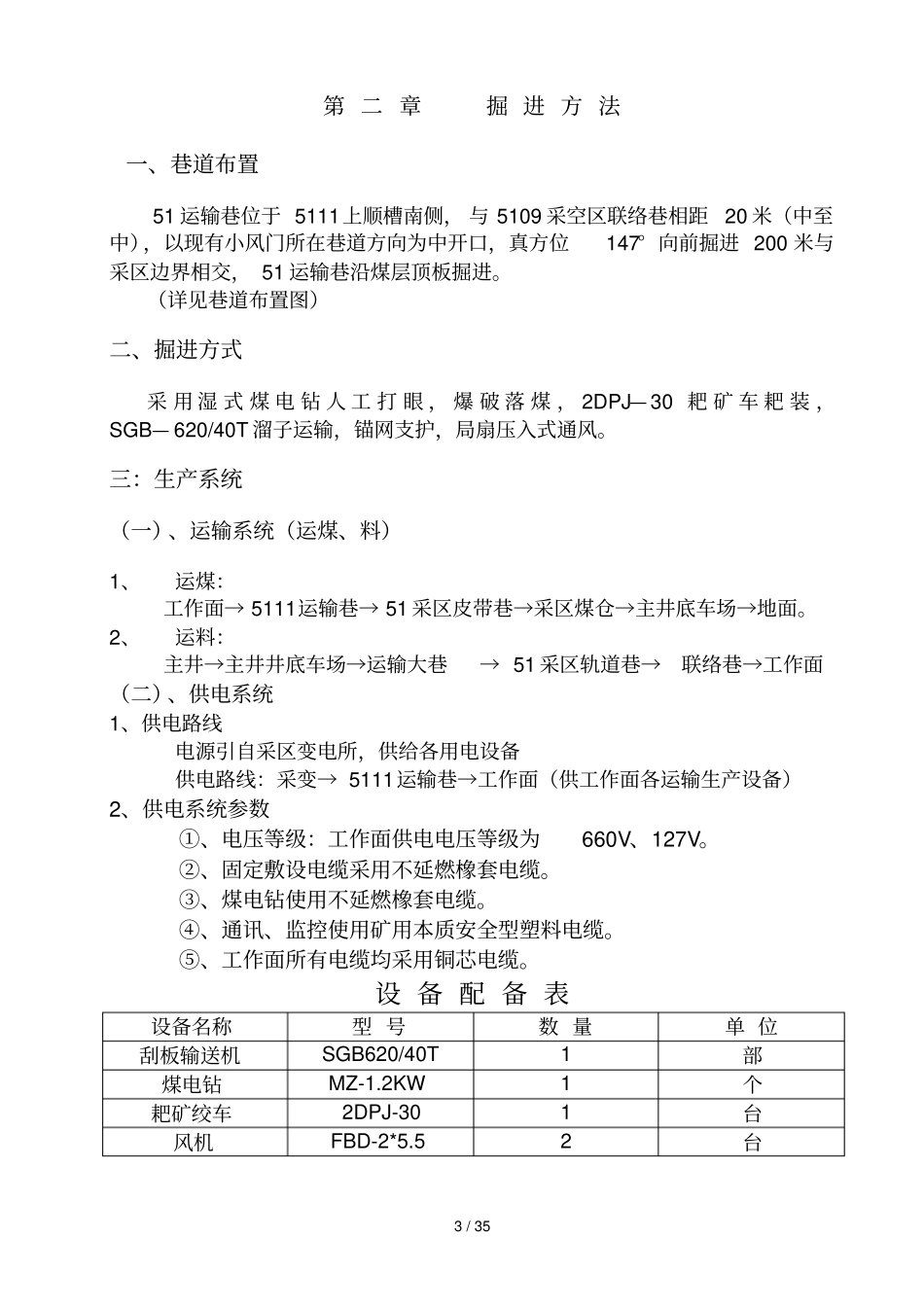

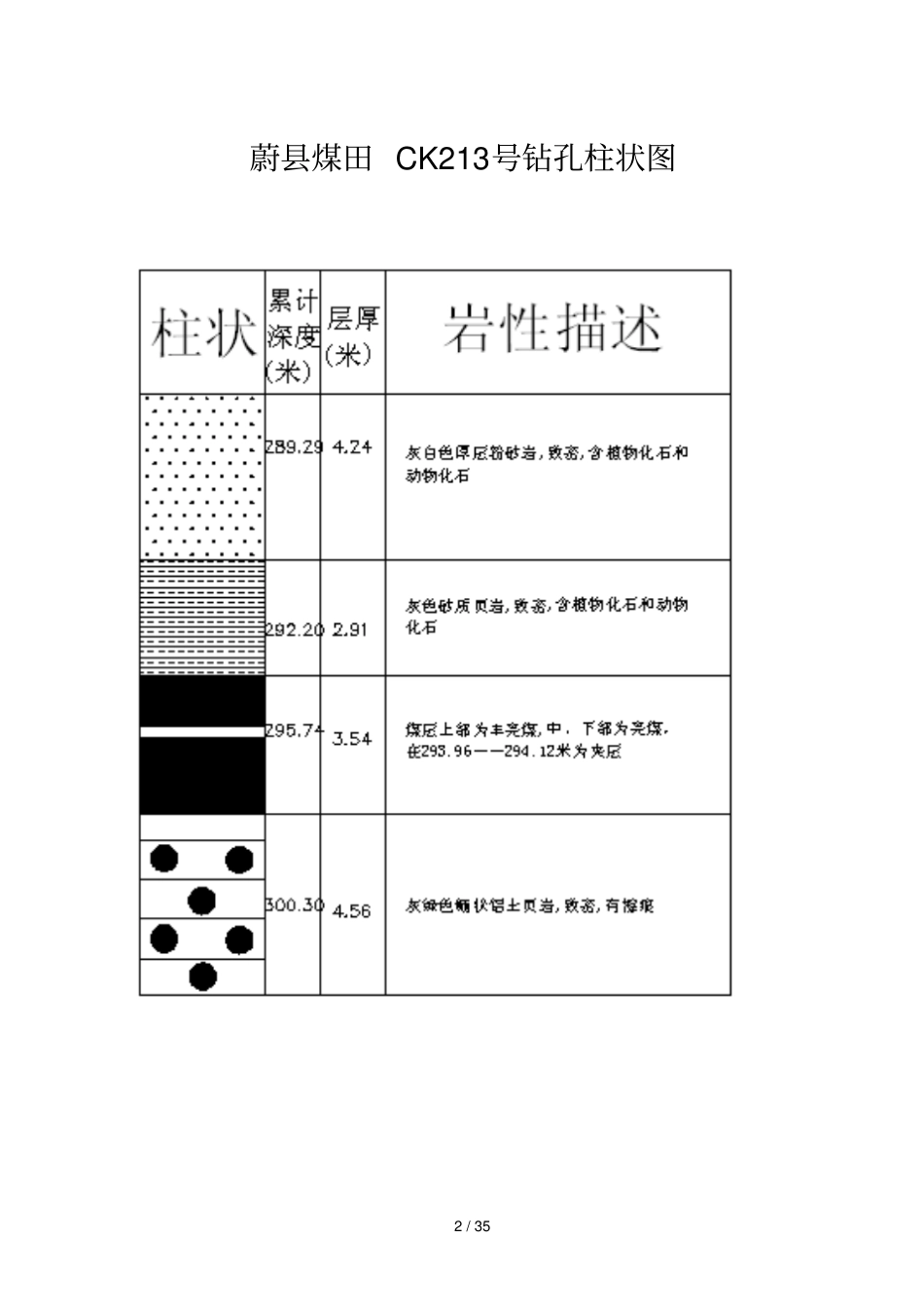

1 / 35 第 一 章概述一、掘进巷道位置、范围及用途51 运输巷位于 5111 上顺槽南侧, 东侧为 5109 采空区,西侧为未采煤体。前方掘到 51 采区边界,掘进长度200米,主要用做 5111 工作面进风、运输等任务,对应地表为黄土耕地。二、地质构造据现有巷道揭露,该巷道所处位置构造简单,为单斜构造,倾角3° - 5° ,倾向东。三、围岩性质该巷在煤层中掘进 , 厚度 1.5-2.5米,有一层夹矸、厚0.1 — 0.2 米。伪顶:灰色泥岩,厚 0.5-0.8米。(根据 5108 工作面掘进时所见)直接顶:灰色砂质页岩,致密,含动物化石和植物化石,厚2.91 米。直接底:灰绿色鲕状铝土页岩,致密,有檫痕。厚4.56 米。四、水文地质情况该巷所处位置围岩含水性弱,煤层中含有少量水。根据邻近巷道实际揭露巷道无水。五、瓦斯、煤尘、自燃发火等其它情况本矿属低瓦斯矿井,根据矿井瓦斯等级鉴定:相对瓦斯涌相量为1.08 m3/t,绝对瓦斯涌出量为0.5m3/min,煤尘不具有爆炸性,煤炭自燃倾向为Ⅲ类,属不自燃煤层。六、地质因素对掘进的影响煤层裂隙较发育,破碎地段要少装药,以提高巷道工程质量。2 / 35 蔚县煤田 CK213号钻孔柱状图3 / 35 第 二 章掘 进 方 法一、巷道布置51 运输巷位于 5111上顺槽南侧, 与 5109 采空区联络巷相距20 米(中至中),以现有小风门所在巷道方向为中开口,真方位147° 向前掘进 200 米与采区边界相交, 51 运输巷沿煤层顶板掘进。(详见巷道布置图)二、掘进方式采 用 湿 式 煤 电 钻 人 工 打 眼 , 爆 破 落 煤 , 2DPJ— 30 耙 矿 车 耙 装 ,SGB— 620/40T 溜子运输,锚网支护,局扇压入式通风。三:生产系统(一)、运输系统(运煤、料)1、运煤:工作面→ 5111运输巷→ 51 采区皮带巷→采区煤仓→主井底车场→地面。2、运料:主井→主井井底车场→运输大巷→ 51 采区轨道巷→联络巷→工作面(二)、供电系统1、供电路线电源引自采区变电所,供给各用电设备供电路线:采变→ 5111运输巷→工作面(供工作面各运输生产设备)2、供电系统参数①、电压等级:工作面供电电压等级为660V、127V。②、固定敷设电缆采用不延燃橡套电缆。③、煤电钻使用不延燃橡套电缆。④、通讯、监控使用矿用本质安全型塑料电缆。⑤、工作面所有电缆均采用铜芯电缆。设 备 配 备 表设备名称型 号数 量单 位刮板输送机SGB620/40T 1 部煤电钻MZ-1.2KW 1 个耙矿绞车2DPJ-...
