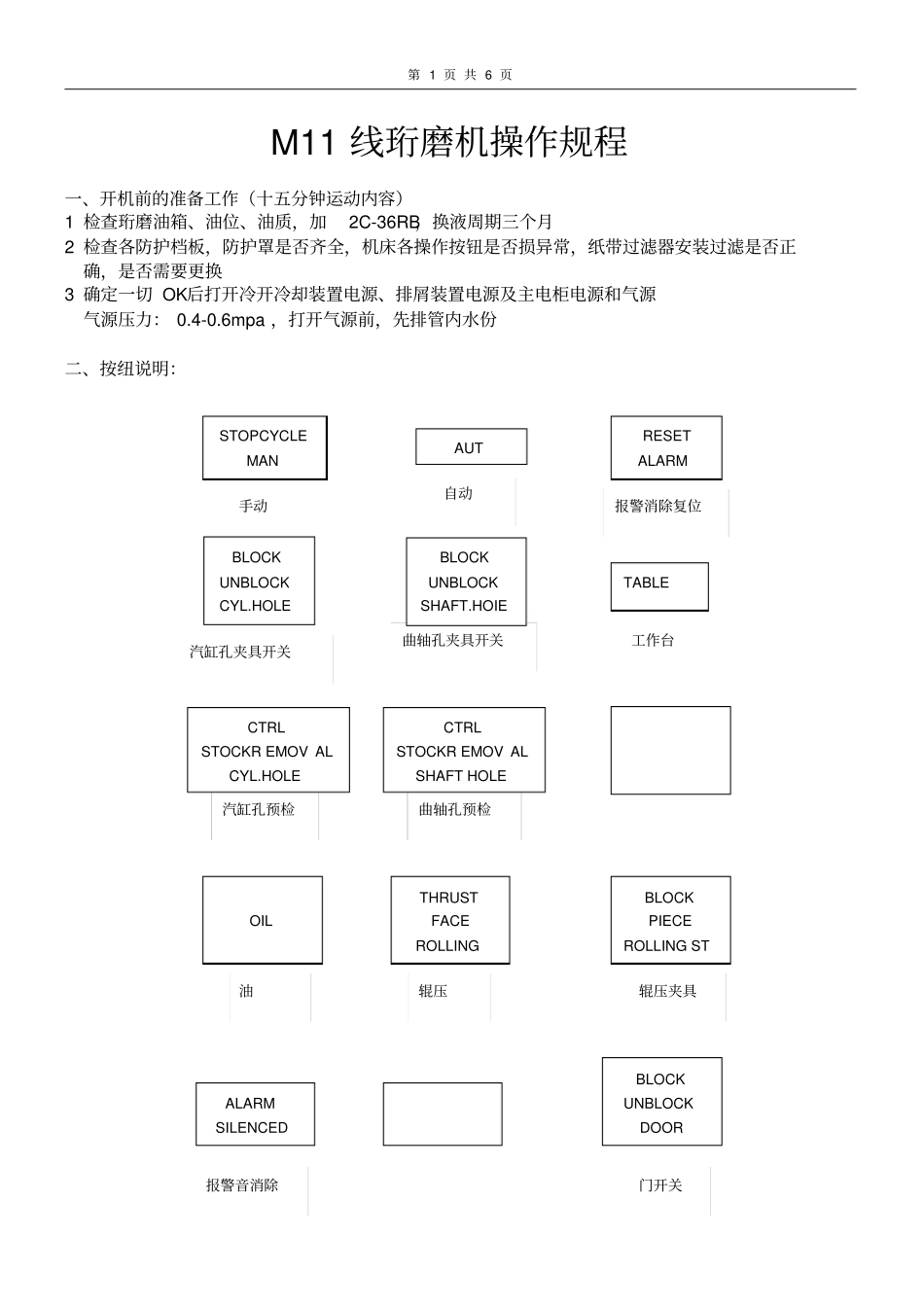

第 1 页 共 6 页M11 线珩磨机操作规程一、开机前的准备工作（十五分钟运动内容）1 检查珩磨油箱、油位、油质，加2C-36RB，换液周期三个月2 检查各防护档板，防护罩是否齐全，机床各操作按钮是否损异常，纸带过滤器安装过滤是否正确，是否需要更换3 确定一切 OK后打开冷开冷却装置电源、排屑装置电源及主电柜电源和气源气源压力： 0.4-0.6mpa ，打开气源前，先排管内水份二、按纽说明：STOPCYCLEMAN TABLE BLOCK UNBLOCK CYL.HOLE RESET ALARM AUT 手动自动报警消除复位汽缸孔夹具开关曲轴孔夹具开关曲轴孔预检汽缸孔预检BLOCK UNBLOCK SHAFT.HOIE OIL CTRL STOCKR EMOV AL SHAFT HOLE THRUST FACE ROLLING BLOCK PIECE ROLLING ST CTRL STOCKR EMOV AL CYL.HOLE BLOCK UNBLOCK DOOR ALARM SILENCED 辊压油辊压夹具报警音消除门开关工作台第 2 页 共 6 页三、开机步骤：1 机床上电，打开气源，解除急停，启动辅助电压SB7，把钥匙插入 SA10，打在手动档2 按 RESET消除异常， 按 OiL 灯亮，启动 SB11油启动，再启动轴转动 SPINDLESTART，再按下 Axis使 z 轴自动回零位 (Axis 灯停止闪烁，说明z 轴已回零位 , 在急停后或关闭电柜电源，z 轴需回零位)3 按 sp1wde stop 停止轴转动，按SB12关闭油泵 .4 按 BLOCK灯闪烁，开门检查各珩磨杆是否有碰伤，划伤等异常，检查夹具夹头及定位锁是否正常，油量压力够不够，正常后关门，看显示屏门是否关闭，确认关好门后就可以或自动操作了5 自动操作是把 SA10打到自动档，正常情况下AUTO灯闪烁，按住 AUTO两秒钟，报警声音叫就可以进行自动循环自动加工，在操作位装上工件，同时按下双启动开关, 机台进行单循环自动加工，每加工一个单循环上下料后需再同时按下双启动开关，机台会再次单循环加工, 如此反复循环工作机床上电、开气源——解除急停——转换开关打到手动档——启动SB7运转准备——按 RESET ALARM和 ALARM SILENCED键消除异常——按SB11启动油——启动主轴——Z 轴回零——自动四、归零操作步骤1、Z 轴归零归零程序如下：R5灯亮，显示归零成功；如果R5闪烁，显示需要归零选择 JOG-REF POINT CN功能按 R15（+）或者 R10Z 轴处在非零位更多信息，请参见 SINUMERIK 810D手册注意： 断电重启时必须归零，此时R5灯闪烁状态2、 零位的测量成功与否，在如 1 所示归零后，如下操作并在CN显示器上阅读测量...
