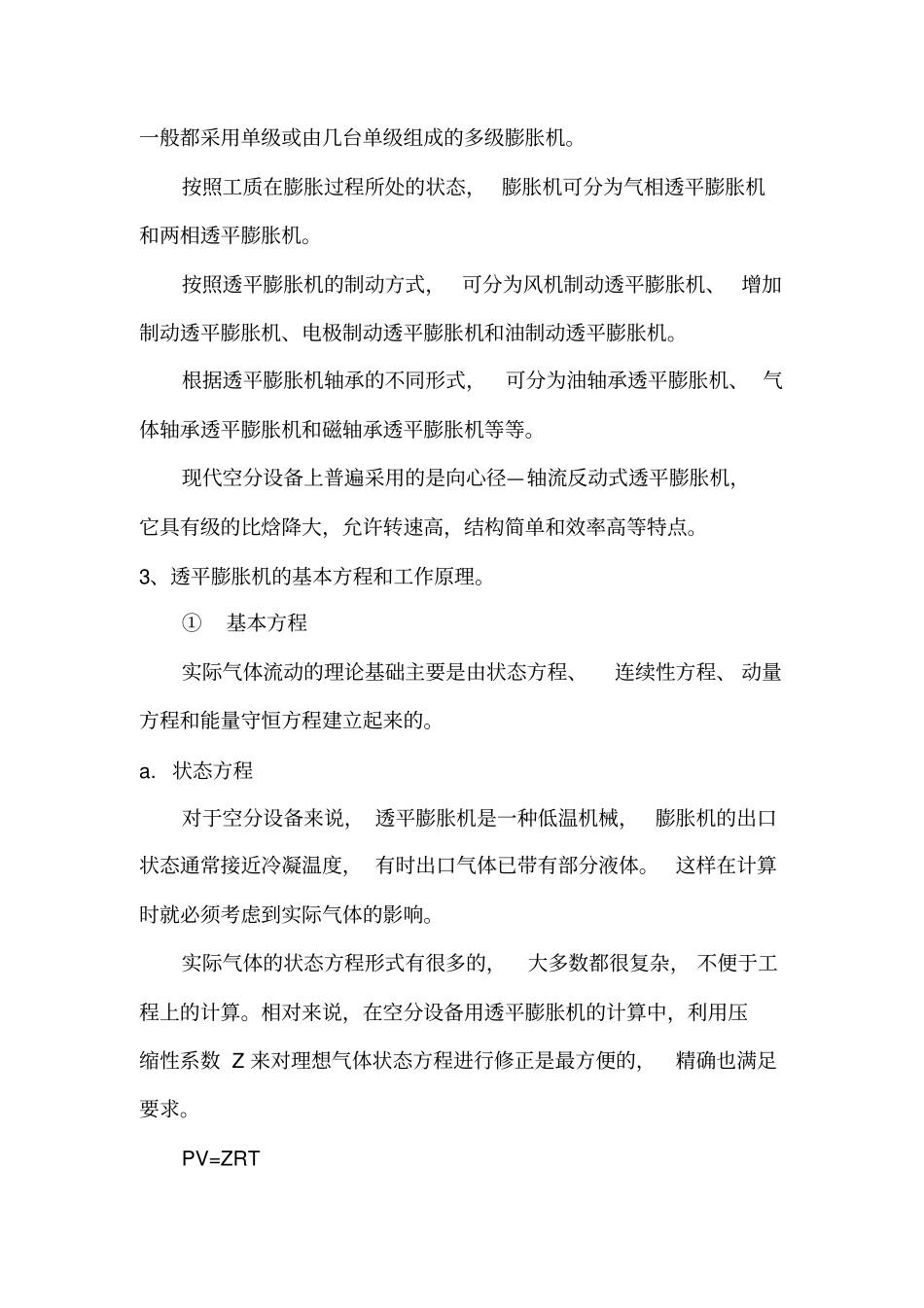

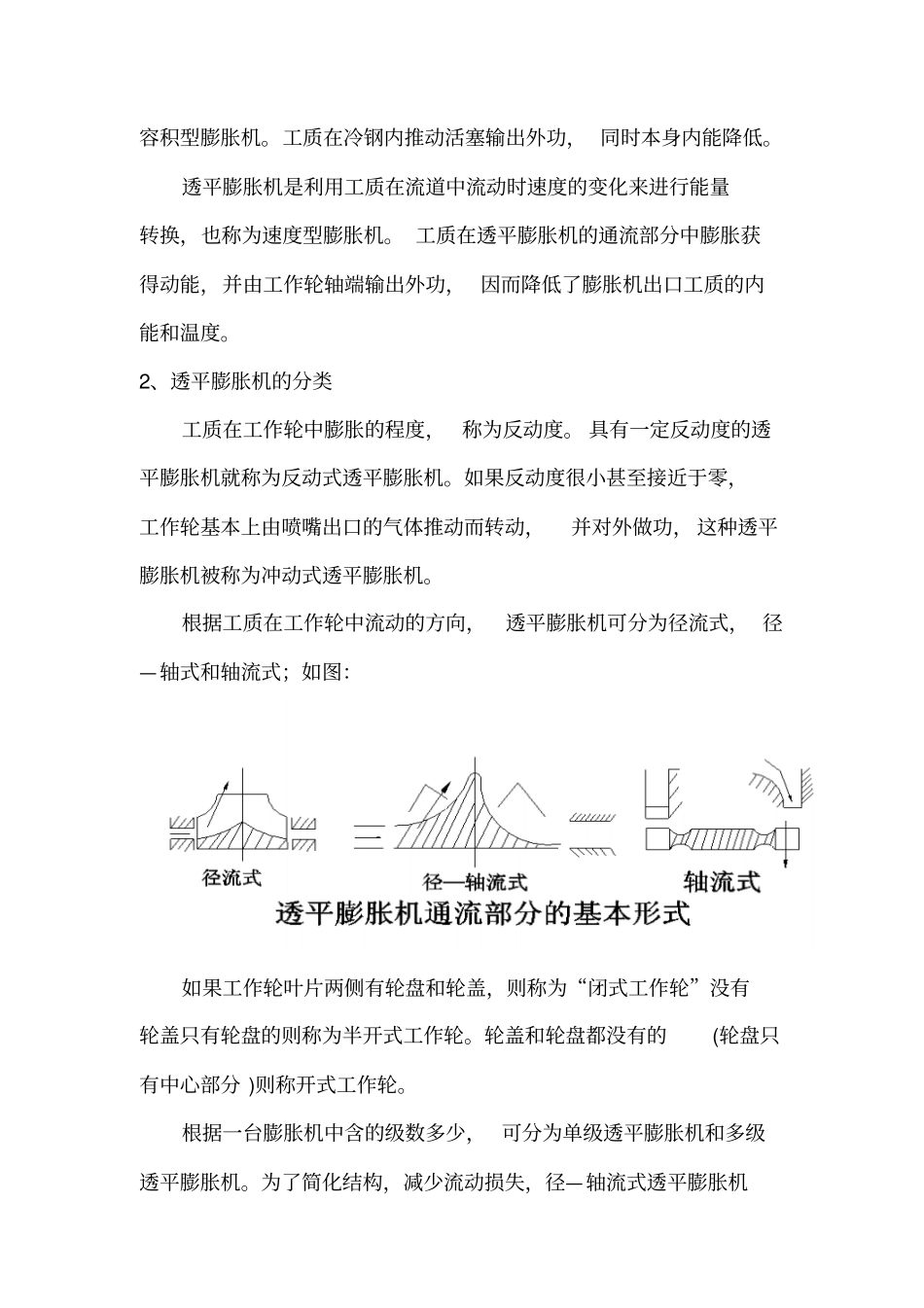

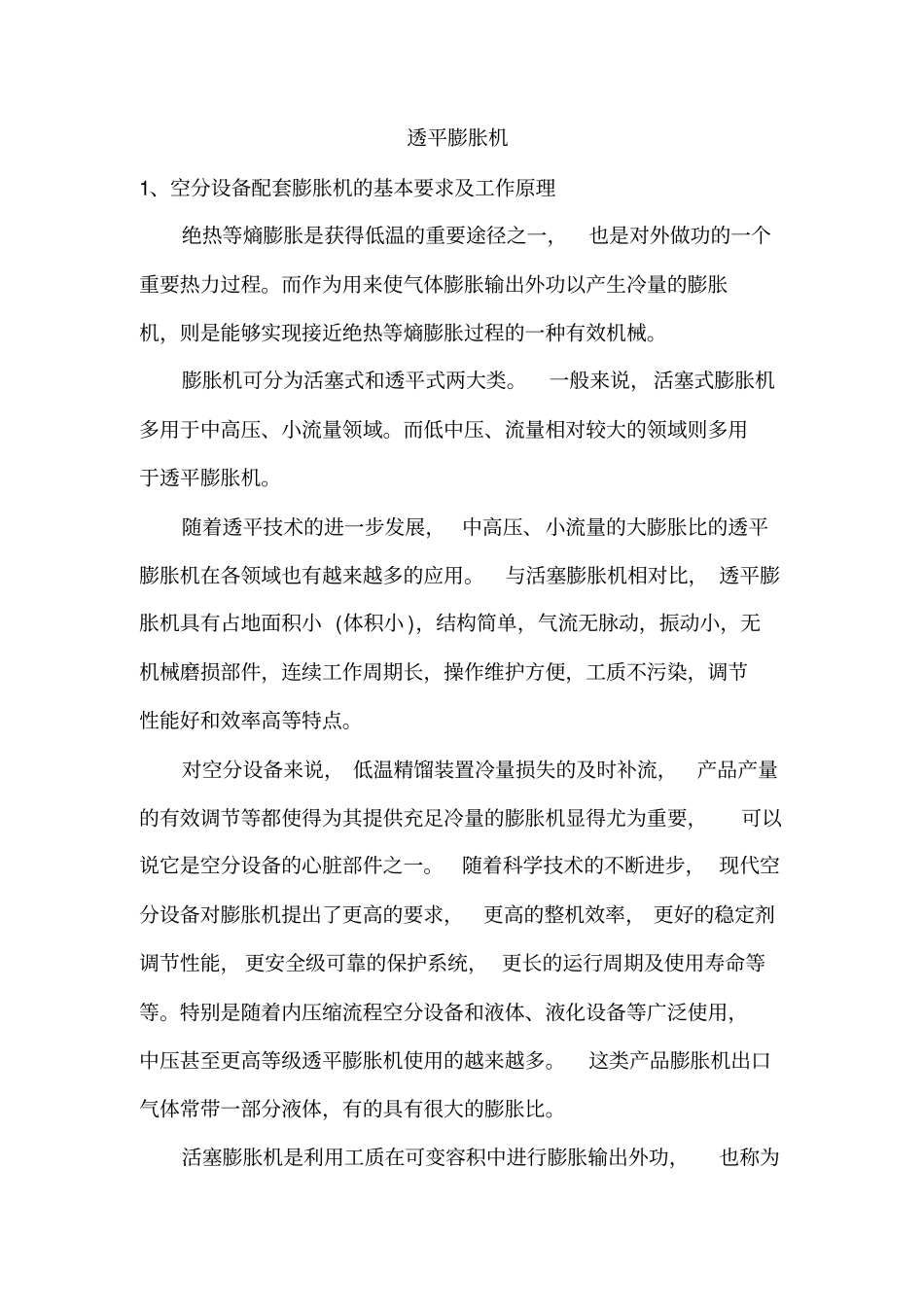

透平膨胀机1、空分设备配套膨胀机的基本要求及工作原理绝热等熵膨胀是获得低温的重要途径之一,也是对外做功的一个重要热力过程。而作为用来使气体膨胀输出外功以产生冷量的膨胀机,则是能够实现接近绝热等熵膨胀过程的一种有效机械。膨胀机可分为活塞式和透平式两大类。一般来说,活塞式膨胀机多用于中高压、小流量领域。而低中压、流量相对较大的领域则多用于透平膨胀机。随着透平技术的进一步发展,中高压、小流量的大膨胀比的透平膨胀机在各领域也有越来越多的应用。与活塞膨胀机相对比, 透平膨胀机具有占地面积小 (体积小 ),结构简单,气流无脉动,振动小,无机械磨损部件,连续工作周期长,操作维护方便,工质不污染,调节性能好和效率高等特点。对空分设备来说, 低温精馏装置冷量损失的及时补流,产品产量的有效调节等都使得为其提供充足冷量的膨胀机显得尤为重要,可以说它是空分设备的心脏部件之一。随着科学技术的不断进步, 现代空分设备对膨胀机提出了更高的要求,更高的整机效率, 更好的稳定剂调节性能, 更安全级可靠的保护系统, 更长的运行周期及使用寿命等等。特别是随着内压缩流程空分设备和液体、液化设备等广泛使用,中压甚至更高等级透平膨胀机使用的越来越多。这类产品膨胀机出口气体常带一部分液体,有的具有很大的膨胀比。活塞膨胀机是利用工质在可变容积中进行膨胀输出外功,也称为容积型膨胀机。工质在冷钢内推动活塞输出外功, 同时本身内能降低。透平膨胀机是利用工质在流道中流动时速度的变化来进行能量转换,也称为速度型膨胀机。 工质在透平膨胀机的通流部分中膨胀获得动能,并由工作轮轴端输出外功, 因而降低了膨胀机出口工质的内能和温度。2、透平膨胀机的分类工质在工作轮中膨胀的程度,称为反动度。 具有一定反动度的透平膨胀机就称为反动式透平膨胀机。如果反动度很小甚至接近于零,工作轮基本上由喷嘴出口的气体推动而转动,并对外做功, 这种透平膨胀机被称为冲动式透平膨胀机。根据工质在工作轮中流动的方向,透平膨胀机可分为径流式, 径—轴式和轴流式;如图:如果工作轮叶片两侧有轮盘和轮盖,则称为“闭式工作轮”没有轮盖只有轮盘的则称为半开式工作轮。轮盖和轮盘都没有的(轮盘只有中心部分 )则称开式工作轮。根据一台膨胀机中含的级数多少, 可分为单级透平膨胀机和多级透平膨胀机。为了简化结构,减少流动损失,径—轴流式透平膨胀机一般都采用单级或由几台单级组成的多级膨...
