通信原理2PSK和PCM试验

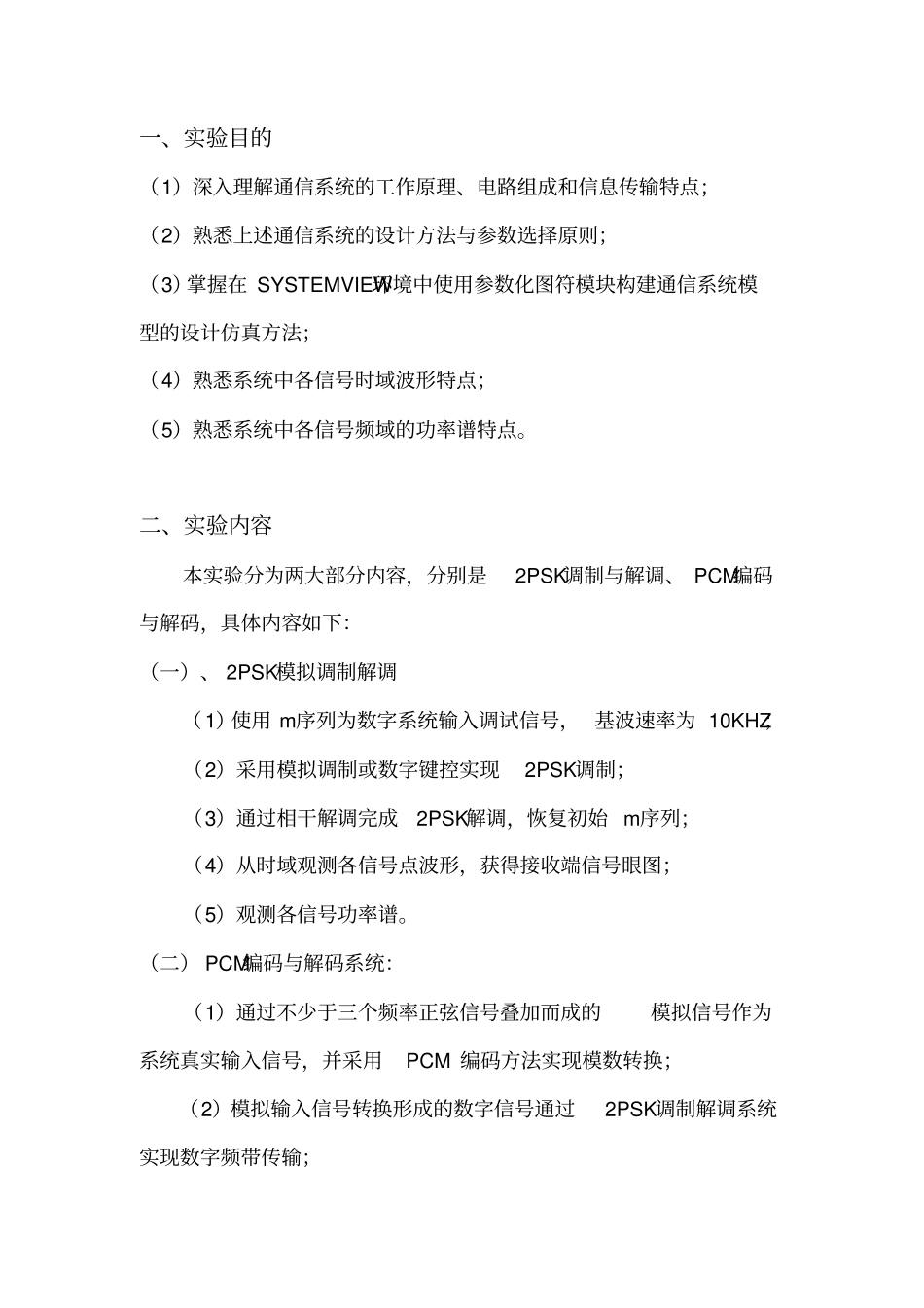

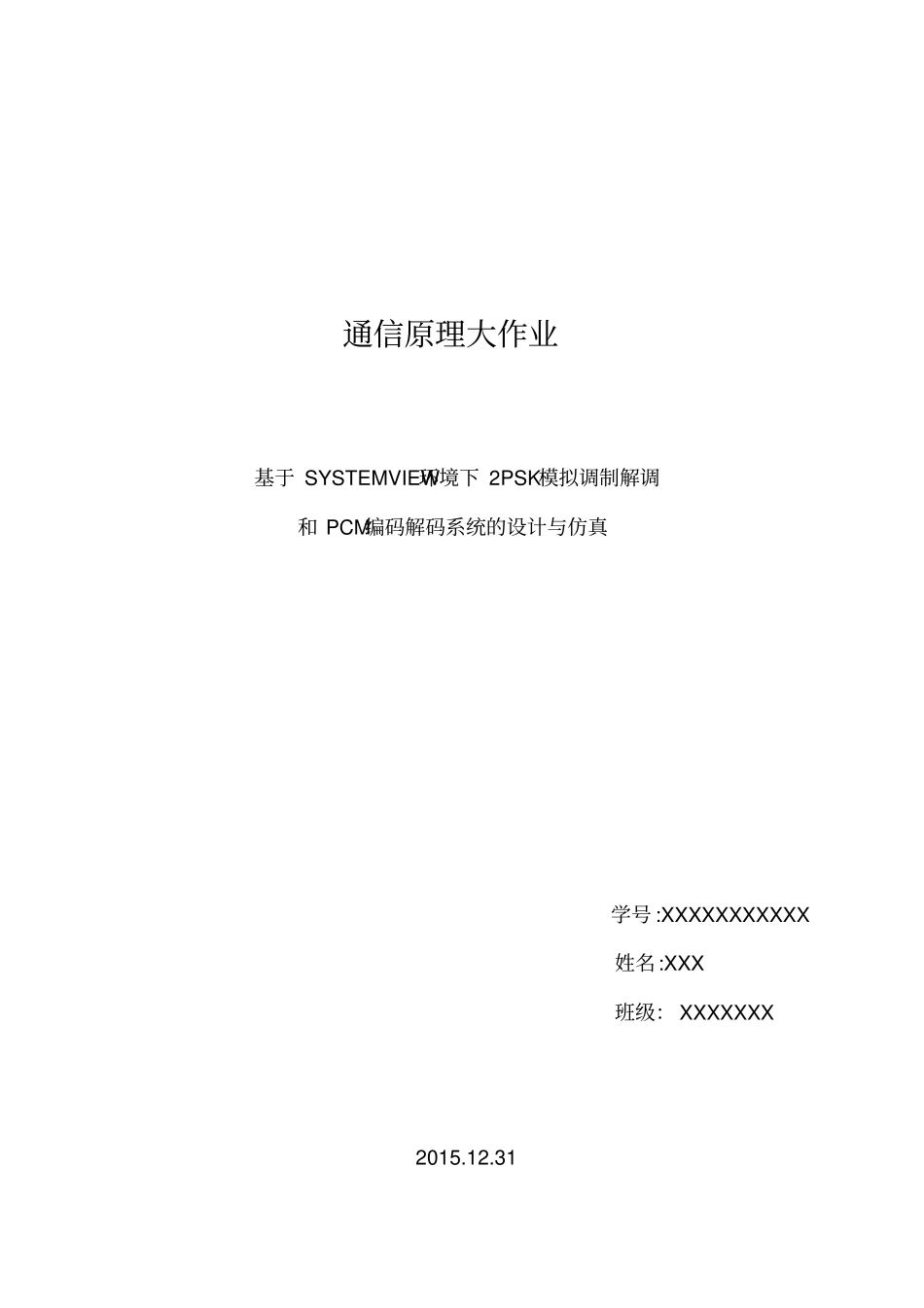

通信原理大作业基于 SYSTEMVIEW环境下 2PSK模拟调制解调和 PCM编码解码系统的设计与仿真学号 :XXXXXXXXXXX 姓名:XXX 班级： XXXXXXX 2015.12.31 一、实验目的（1）深入理解通信系统的工作原理、电路组成和信息传输特点；（2）熟悉上述通信系统的设计方法与参数选择原则；（3）掌握在 SYSTEMVIEW环境中使用参数化图符模块构建通信系统模型的设计仿真方法；（4）熟悉系统中各信号时域波形特点；（5）熟悉系统中各信号频域的功率谱特点。二、实验内容本实验分为两大部分内容，分别是2PSK调制与解调、 PCM编码与解码，具体内容如下：（一）、 2PSK模拟调制解调（1）使用 m序列为数字系统输入调试信号， 基波速率为 10KHZ；（2）采用模拟调制或数字键控实现2PSK调制；（3）通过相干解调完成2PSK解调，恢复初始 m序列；（4）从时域观测各信号点波形，获得接收端信号眼图；（5）观测各信号功率谱。（二） PCM编码与解码系统：（1）通过不少于三个频率正弦信号叠加而成的模拟信号作为系统真实输入信号，并采用PCM 编码方法实现模数转换；（2）模拟输入信号转换形成的数字信号通过2PSK调制解调系统实现数字频带传输；（3）通过 PCM解码恢复初始模拟信号；（4）从时域重点观测模拟信号点波形；（5）从频域重点观察模拟信号功率谱。三、实验简明原理（一）、2PSK模拟调制解调实验简明原理 2PSK,即二进制相移键控， 用输入信号控制载波的相位随之变化，一般情况下， 用载波的” 0○”表示二进制基带信号的 “0”， ”180○”表示二进制基带信号的“1”，也可反过来。输入信号的形式一般为s (t ) =∑an g (t - nTs ) ,a n 以概率 P 取“1”, 以 1-P 取“0”， g （t ）一般是脉宽为TS，高为 1 的方波（也可取三角波等）。1、2PSK调制2PSK调制可采用模拟调制和数字键控两种方式，本实验以模拟调制为主，调制原理如下：e2 PSK (t ) = s (t ) cos wct若输入不是双极性不归零波形，我们可以通过码型变化将其转换为双极性不归零波形。调制波形如下所示：通过观察波形，我们可以得到，当输入为“1”时，已调载波相位为 0；当输入为“ 0”时，已调载波相位为180。2、2PSK解调2PSK解调一般采用相干解调法，原理如下：解调时各点波形如下所示：通过对以上波形的分析，我们可以看出，当恢复载波相位差 180○时，输出波形刚好与输入的波形相反。通过对理论的学习，我们称之为 180○相位模糊，可以通过采用2DPSK...
