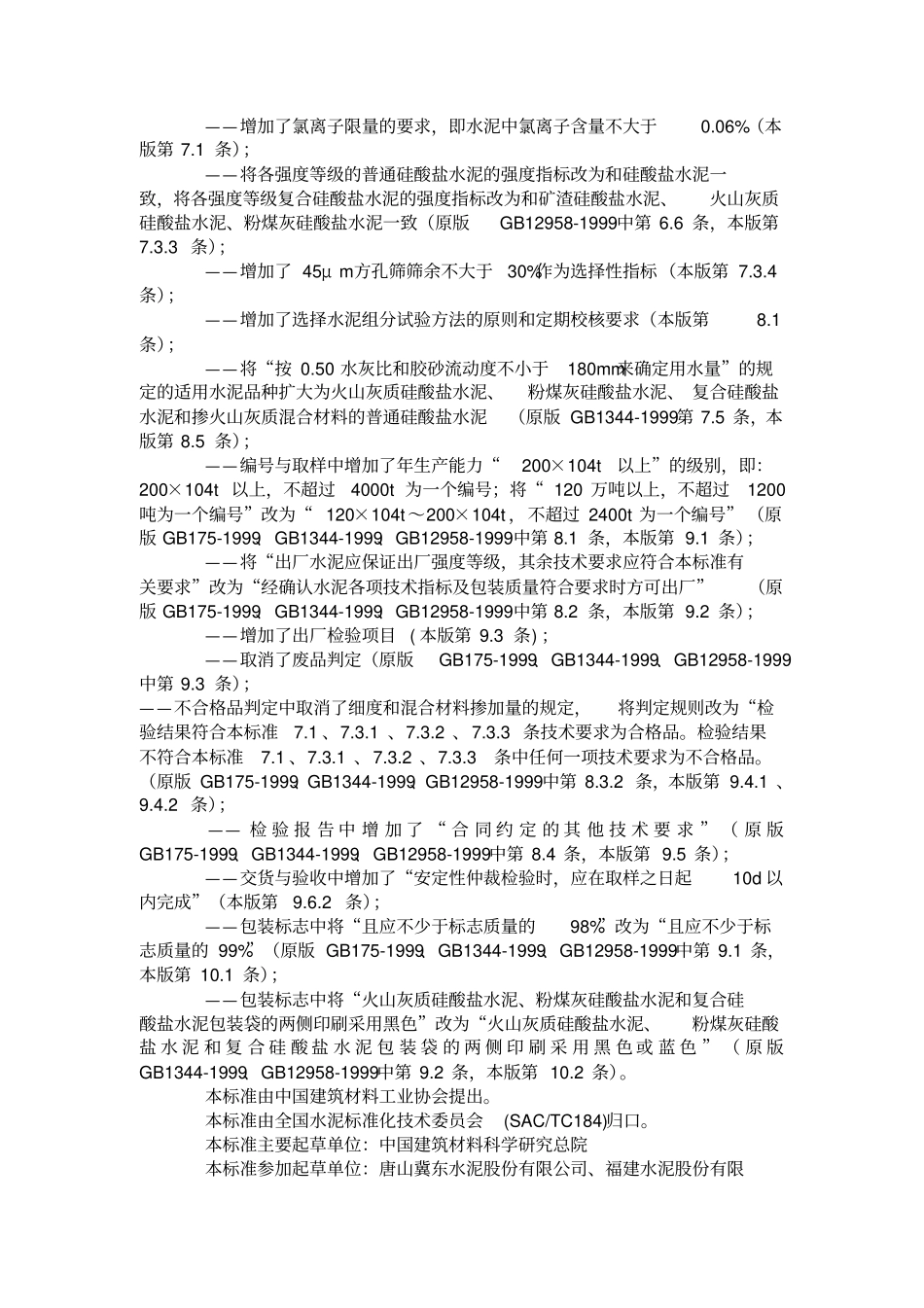

《通用硅酸盐水泥》GB175-2007通则前言本标准第 7.1 、7.3.1 、7.3.2 、7.3.3 、8.4 为强制性条款，其余为推荐性条款。本标准与欧洲水泥标准ENV197-1:2000《通用波特兰水泥》的一致性程度为非等效。本标准自实施之日起代替GB175-1999《硅酸盐水泥、普通硅酸盐水泥》、GB1344-1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》、GB12958-1999《复合硅酸盐水泥》三个标准。与 GB175-1999、GB1344-1999、GB12958-1999相比，本标准主要变化如下：全文强制改为条文强制； 增加了通用硅酸盐水泥的定义；将各品种水泥的定义取消（原版 GB175-1999、GB1344-1999、GB12958-1999第 3 章；将组分与材料合并为一章（原版 GB175-1999、GB1344-1999、GB12958-1999第 4 章，本版第 5 章）；普通硅酸盐水泥中“掺活性混合材料时，最大掺量不超过15%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量10%的非活性混合材料来代替”改为“活性混合材料掺加量为>5%且≤20%，其中允许用不超过水泥质量8%且符合本标准第 5.2.4条的非活性混合材料或不超过水泥质量5%且符合本标准第5.2.5条的窑灰代替”（原版GB175-1999中第 3.2 条, 本版第 5.1 条）；——将矿渣硅酸盐水泥中矿渣掺加量由“20%～70%”改为“ >20%且≤70%”，并分为 A 型和 B 型。A 型矿渣掺量 >20%且≤50%，代号 P.S.A ；B 型矿渣掺量 >50%且≤70%，代号 P.S.B（原版 GB1344-1999中第 3.1 条, 本版第 5.1 条）；——将火山灰质硅酸盐水泥中火山灰质混合材料掺量由“20%～ 50%”改为“>20%且≤40%”（原版 GB1344-1999中第 3.2 条，本版第 5.1 条）；——将复合硅酸盐水泥中混合材料总掺加量由“应大于15%，但不超过50%”改为“ >20%且≤50%”（原版 GB12958-1999中第 3 章，本版第 5.1 条）；——材料中增加了粒化高炉矿渣粉( 本版第 5.2.3 、5.2.4 条) ；——取消了复合硅酸盐水泥中允许掺加粒化精炼铬铁渣、粒化增钙液态渣、粒化碳素铬铁渣、 粒化高炉钛矿渣等混合材料以及符合附录A 新开辟的混合材料，并将附录 A 取消（原版 GB12958-1999中第 4.2 、4.3 条和附录 A）；——增加了M 类混合石膏，取消了A 类硬石膏（原版GB175-1999、GB1344-1999和 GB12958-1999中第 3 章, 本版第 5.2.1.1条）；——助磨剂允许掺量由“不超过水泥质量的1%”改为“不超过水泥质量的 0.5%”（原版 GB175-1999、GB1344-1999和 G...
