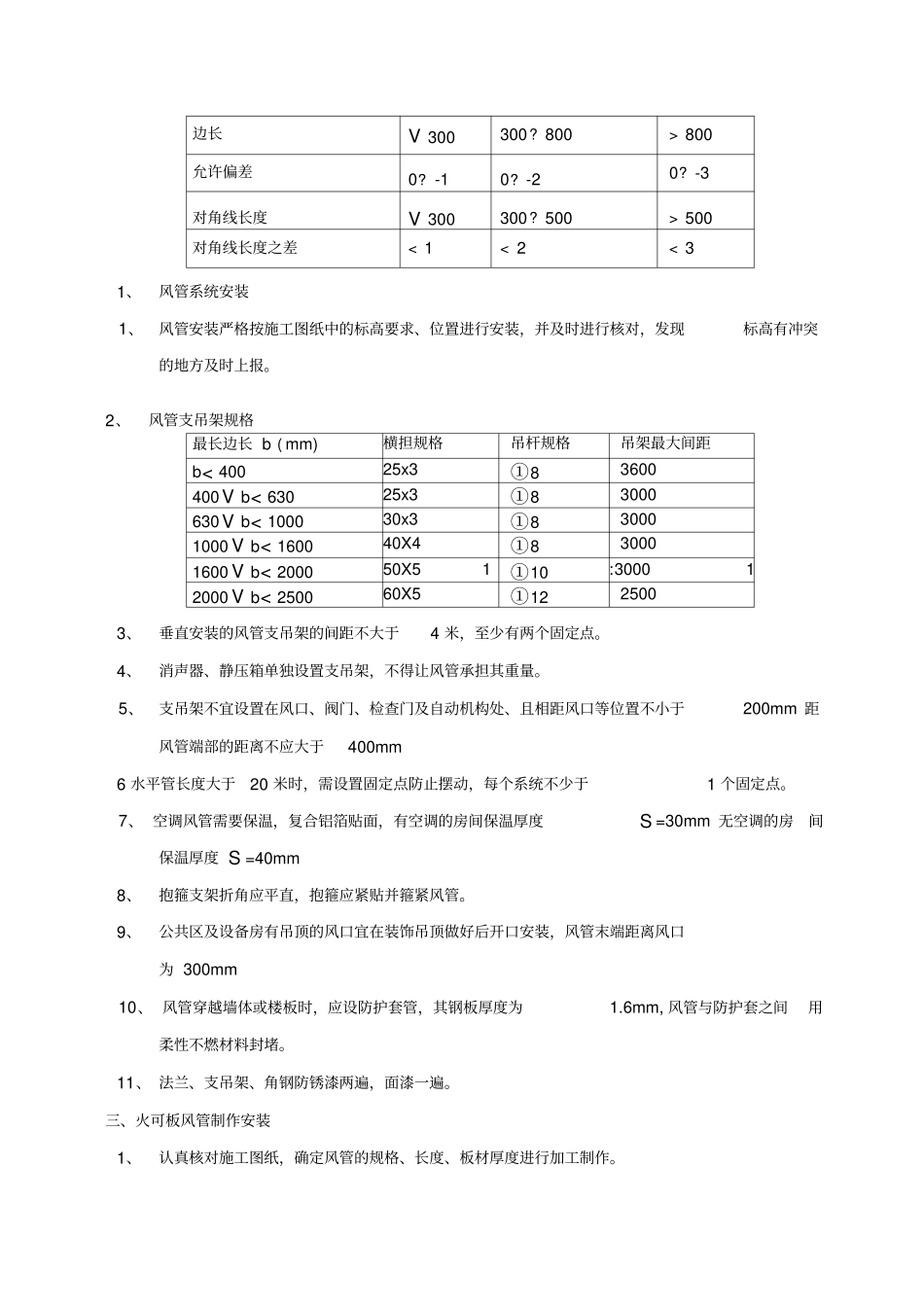

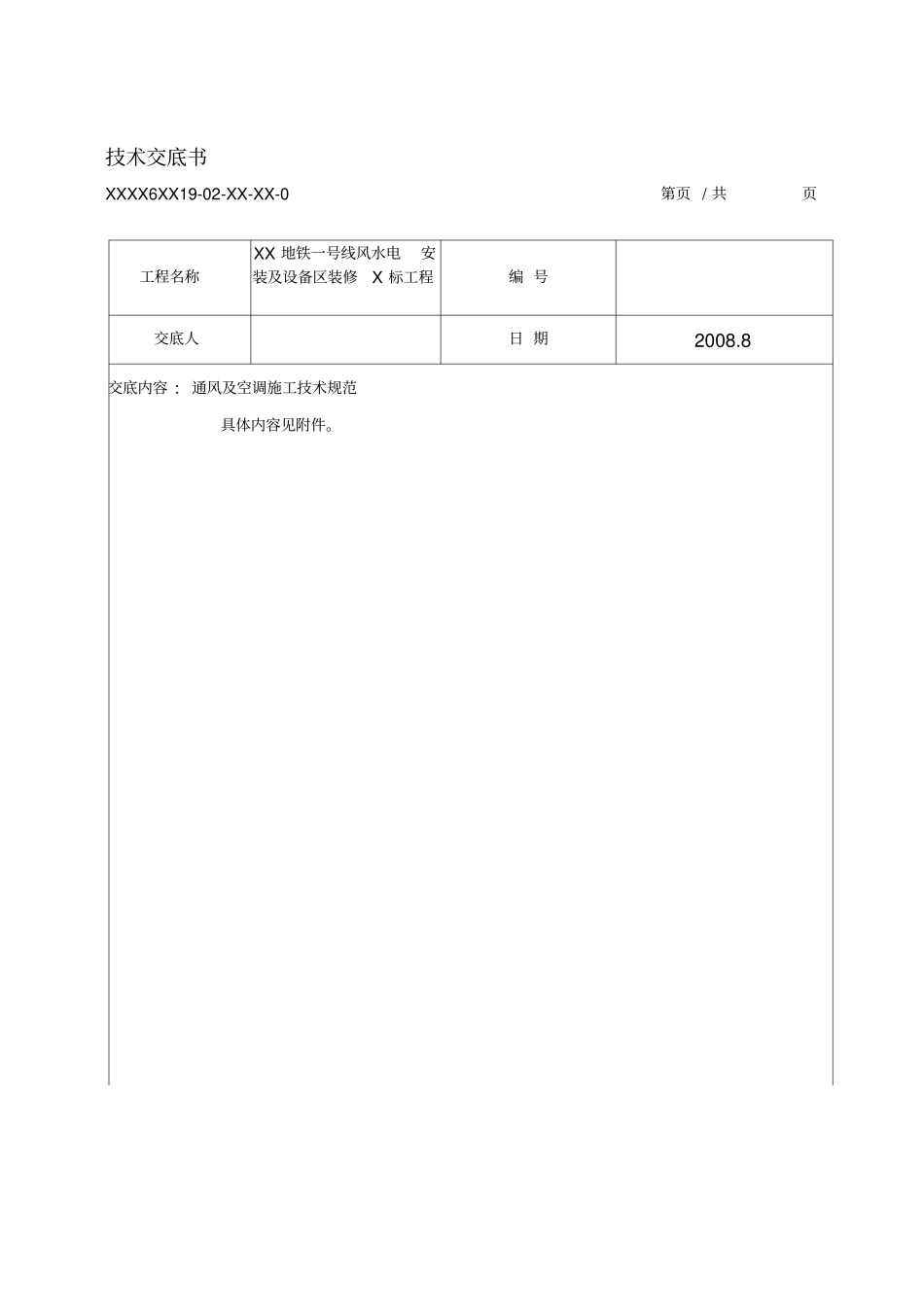

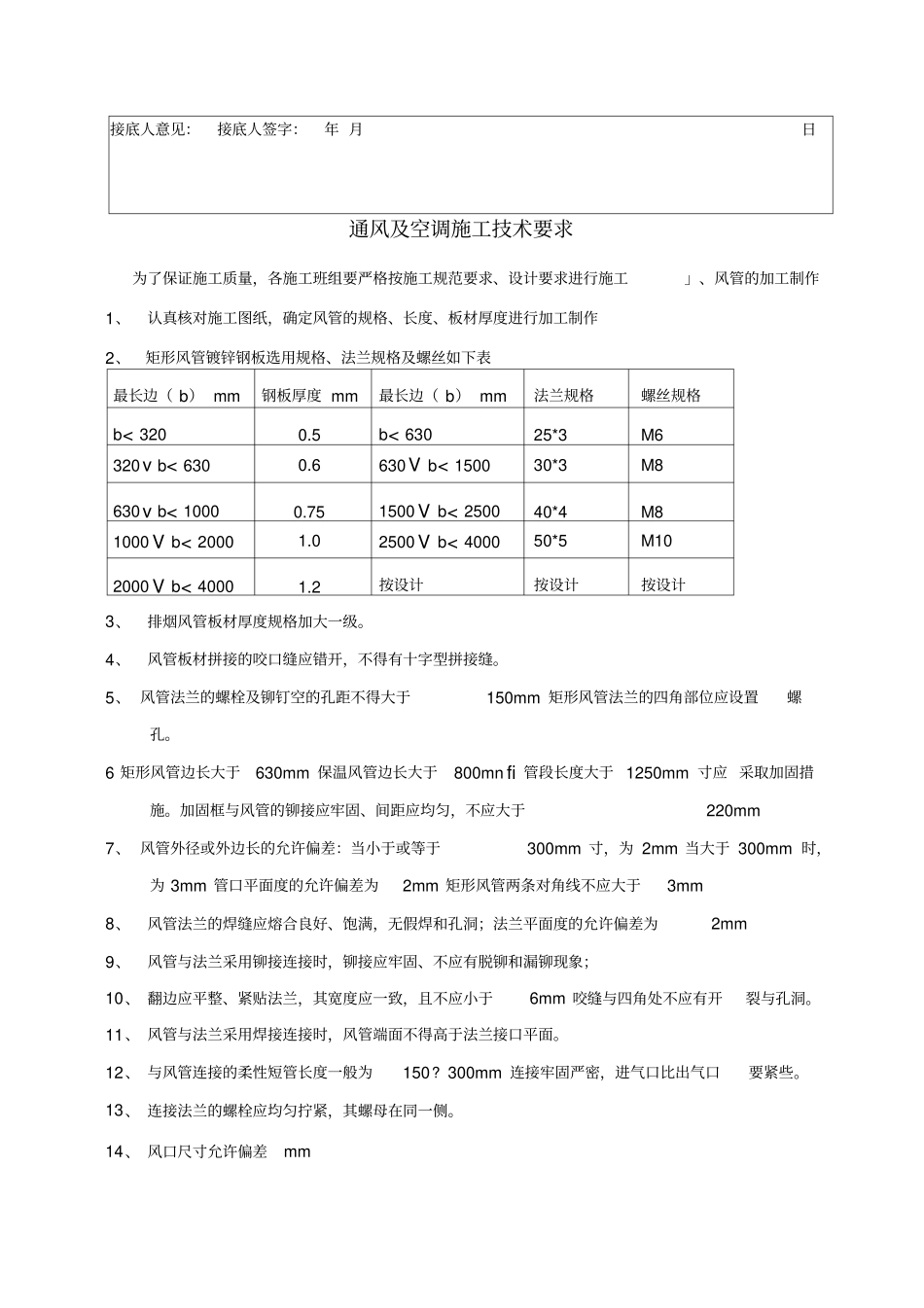

技术交底书XXXX6XX19-02-XX-XX-0 第页 / 共页工程名称XX 地铁一号线风水电安装及设备区装修X 标工程编 号交底人日 期2008.8交底内容 ：通风及空调施工技术规范具体内容见附件。接底人意见：接底人签字：年 月日通风及空调施工技术要求为了保证施工质量，各施工班组要严格按施工规范要求、设计要求进行施工」、风管的加工制作1、认真核对施工图纸，确定风管的规格、长度、板材厚度进行加工制作2、矩形风管镀锌钢板选用规格、法兰规格及螺丝如下表最长边（ b） mm钢板厚度 mm最长边（ b） mm法兰规格螺丝规格b< 3200.5b< 63025*3M6320v b< 6300.6630V b< 150030*3M8630v b< 10000.751500 V b< 250040*4M81000 V b< 20001.02500 V b< 400050*5M102000 V b< 40001.2按设计按设计按设计3、排烟风管板材厚度规格加大一级。4、风管板材拼接的咬口缝应错开，不得有十字型拼接缝。5、 风管法兰的螺栓及铆钉空的孔距不得大于150mm 矩形风管法兰的四角部位应设置螺孔。6 矩形风管边长大于630mm 保温风管边长大于800mn fi 管段长度大于 1250mm 寸应 采取加固措施。加固框与风管的铆接应牢固、间距应均匀，不应大于220mm7、 风管外径或外边长的允许偏差：当小于或等于300mm 寸，为 2mm 当大于 300mm 时，为 3mm 管口平面度的允许偏差为2mm 矩形风管两条对角线不应大于3mm8、风管法兰的焊缝应熔合良好、饱满，无假焊和孔洞；法兰平面度的允许偏差为2mm9、风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；10、 翻边应平整、紧贴法兰，其宽度应一致，且不应小于6mm 咬缝与四角处不应有开裂与孔洞。11、 风管与法兰采用焊接连接时，风管端面不得高于法兰接口平面。12、 与风管连接的柔性短管长度一般为150? 300mm 连接牢固严密，进气口比出气口要紧些。13、 连接法兰的螺栓应均匀拧紧，其螺母在同一侧。14、 风口尺寸允许偏差mm边长V 300300? 800> 800允许偏差0? -10? -20? -3对角线长度V 300300? 500> 500对角线长度之差< 1< 2< 31、风管系统安装1、风管安装严格按施工图纸中的标高要求、位置进行安装，并及时进行核对，发现标高有冲突的地方及时上报。2、风管支吊架规格最长边长 b ( mm)横担规格吊杆规格吊架最大间距b< 40025x3①83600400V b< 63025x3①83000630V b< 100030x3①830001000 V b< 160040X4①830001600 V b< 200050X5 1①10:3000 12000 V b...
