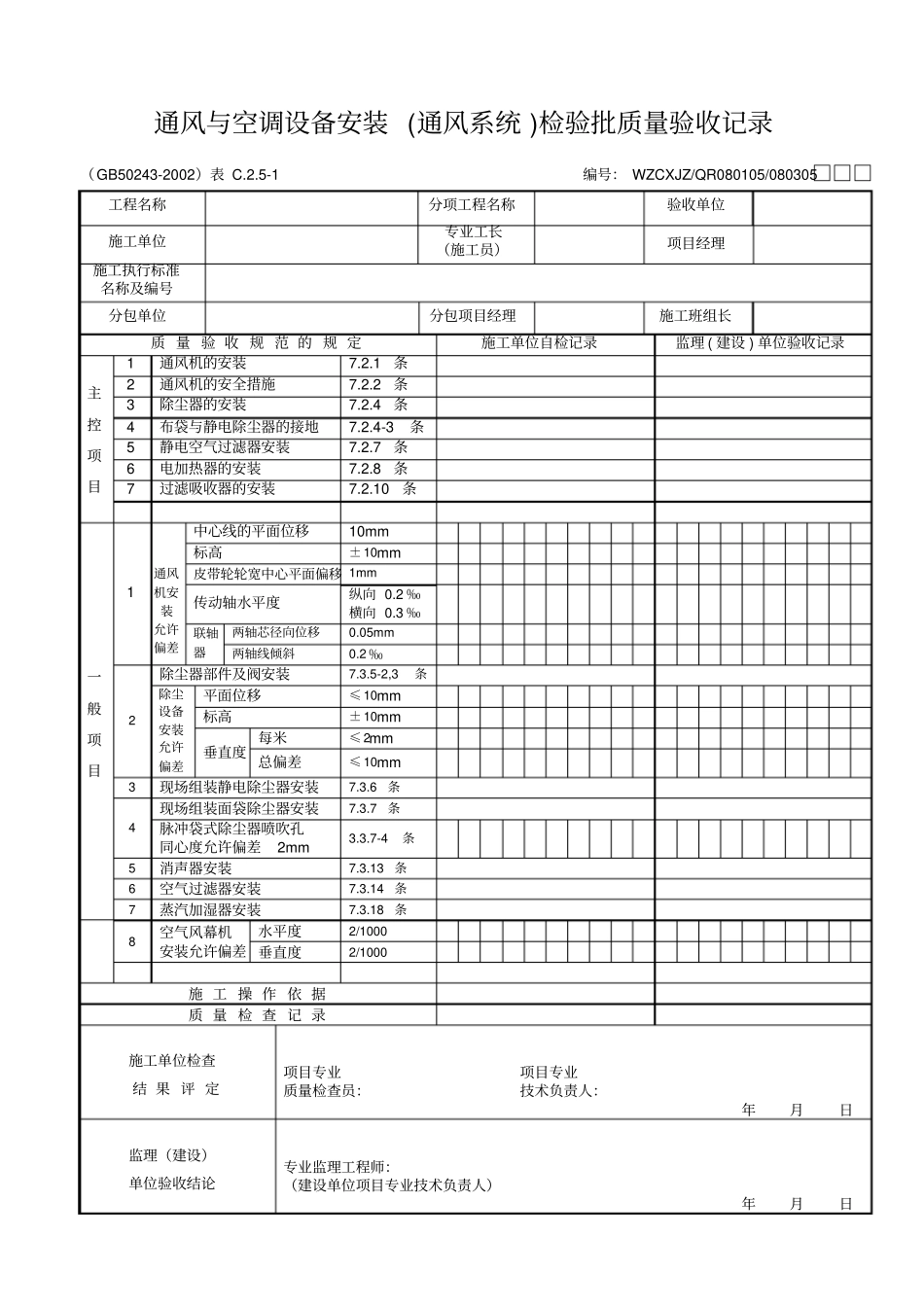

通风与空调设备安装 (通风系统 )检验批质量验收记录（GB50243-2002）表 C.2.5-1 编号： WZCXJZ/QR080105/080305□□□工程名称分项工程名称验收单位施工单位专业工长（施工员）项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理 ( 建设 ) 单位验收记录主控项目1通风机的安装7.2.1条2通风机的安全措施7.2.2条3除尘器的安装7.2.4条4布袋与静电除尘器的接地7.2.4-3条5静电空气过滤器安装7.2.7条6电加热器的安装7.2.8条7过滤吸收器的安装7.2.10条一般项目1通风机安装允许偏差中心线的平面位移10mm标高± 10mm皮带轮轮宽中心平面偏移 1mm传动轴水平度纵向 0.2 ‰横向 0.3 ‰联轴器两轴芯径向位移0.05mm两轴线倾斜0.2 ‰2除尘器部件及阀安装7.3.5-2,3条除尘设备安装允许偏差平面位移≤ 10mm标高± 10mm垂直度每米≤ 2mm总偏差≤ 10mm3现场组装静电除尘器安装7.3.6条4现场组装面袋除尘器安装7.3.7条脉冲袋式除尘器喷吹孔同心度允许偏差2mm3.3.7-4条5消声器安装7.3.13条6空气过滤器安装7.3.14条7蒸汽加湿器安装7.3.18条8空气风幕机安装允许偏差水平度2/1000垂直度2/1000施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业项目专业质量检查员：技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日
