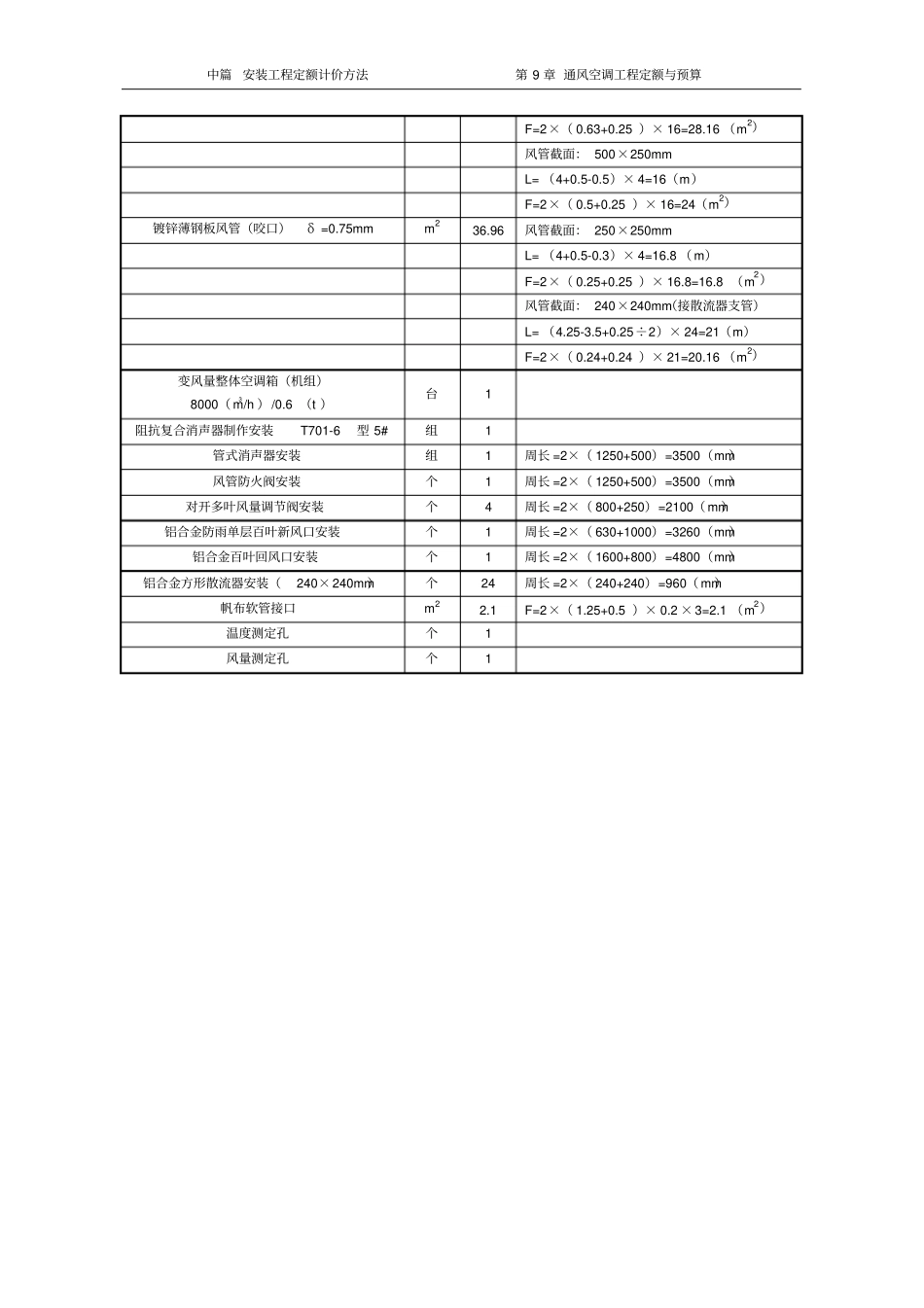

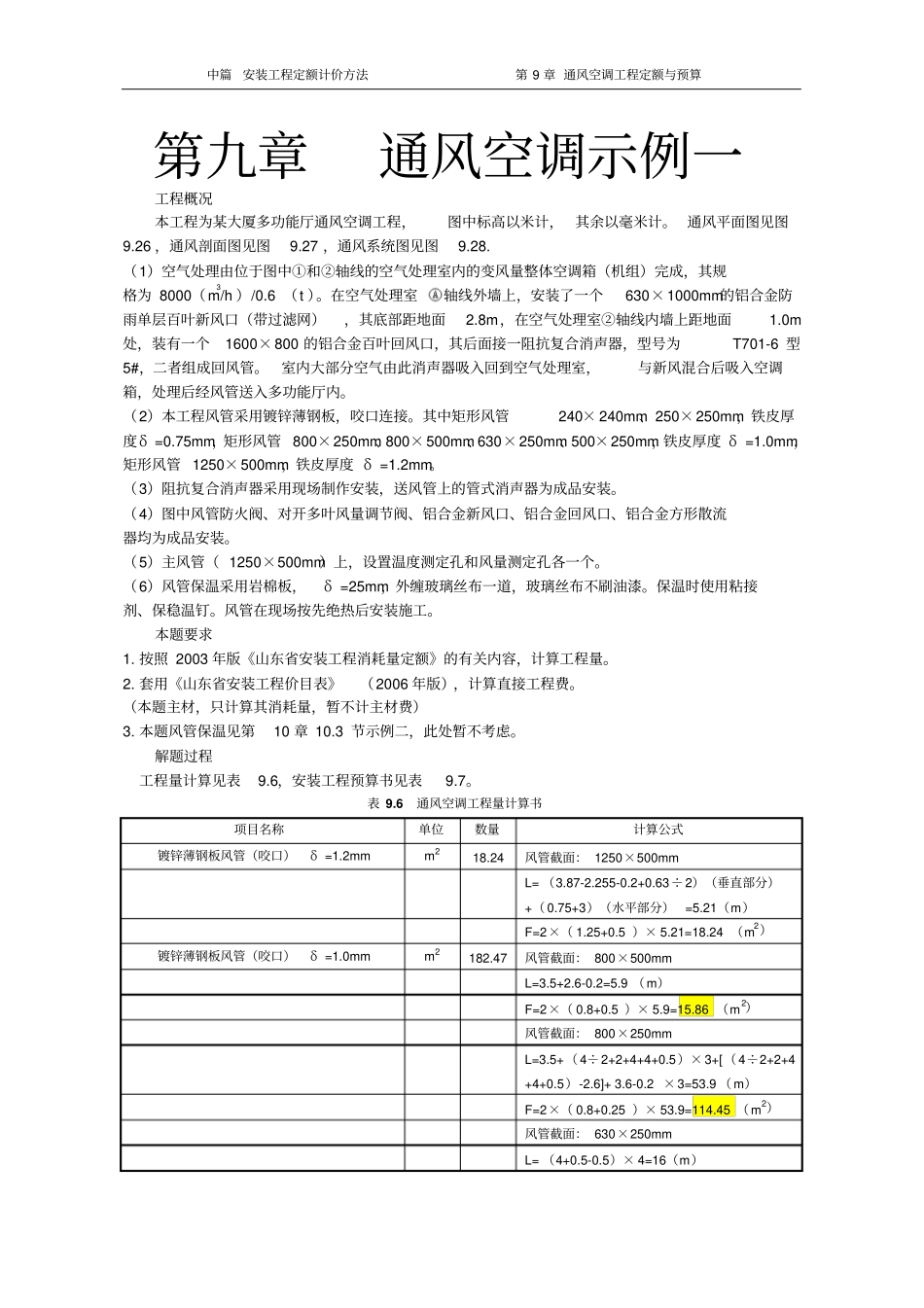

中篇安装工程定额计价方法第 9 章 通风空调工程定额与预算第九章通风空调示例一工程概况本工程为某大厦多功能厅通风空调工程，图中标高以米计， 其余以毫米计。 通风平面图见图9.26 ，通风剖面图见图9.27 ，通风系统图见图9.28. （1）空气处理由位于图中①和②轴线的空气处理室内的变风量整体空调箱（机组）完成，其规格为 8000（m3/h ）/0.6 （t ）。在空气处理室轴线外墙上，安装了一个630×1000mm的铝合金防雨单层百叶新风口（带过滤网），其底部距地面2.8m，在空气处理室②轴线内墙上距地面1.0m处，装有一个1600×800 的铝合金百叶回风口，其后面接一阻抗复合消声器，型号为T701-6 型5#，二者组成回风管。室内大部分空气由此消声器吸入回到空气处理室，与新风混合后吸入空调箱，处理后经风管送入多功能厅内。（2）本工程风管采用镀锌薄钢板，咬口连接。其中矩形风管240× 240mm、250×250mm，铁皮厚度δ =0.75mm，矩形风管 800×250mm、800×500mm、630×250mm、500×250mm，铁皮厚度 δ =1.0mm，矩形风管 1250×500mm，铁皮厚度 δ =1.2mm。（3）阻抗复合消声器采用现场制作安装，送风管上的管式消声器为成品安装。（4）图中风管防火阀、对开多叶风量调节阀、铝合金新风口、铝合金回风口、铝合金方形散流器均为成品安装。（5）主风管（ 1250×500mm）上，设置温度测定孔和风量测定孔各一个。（6）风管保温采用岩棉板，δ =25mm，外缠玻璃丝布一道，玻璃丝布不刷油漆。保温时使用粘接剂、保稳温钉。风管在现场按先绝热后安装施工。本题要求1. 按照 2003 年版《山东省安装工程消耗量定额》的有关内容，计算工程量。2. 套用《山东省安装工程价目表》（2006 年版），计算直接工程费。（本题主材，只计算其消耗量，暂不计主材费）3. 本题风管保温见第10 章 10.3 节示例二，此处暂不考虑。解题过程工程量计算见表9.6，安装工程预算书见表9.7。表 9.6 通风空调工程量计算书项目名称单位数量计算公式镀锌薄钢板风管（咬口）δ =1.2mmm218.24 风管截面： 1250×500mmL= （3.87-2.255-0.2+0.63÷ 2）（垂直部分）+（ 0.75+3）（水平部分）=5.21（m）F=2×（ 1.25+0.5 ）× 5.21=18.24 （m2）镀锌薄钢板风管（咬口）δ =1.0mmm2182.47 风管截面： 800×500mmL=3.5+2.6-0.2=5.9 （ m）F=2×（ 0.8+0.5 ）× 5.9=15.86 （m2）风管截面： 800×250mmL=3.5+（ 4÷ 2+2+4+4+0.5）× 3+[（ 4÷2+2+...
