通风系统风量风压的测量

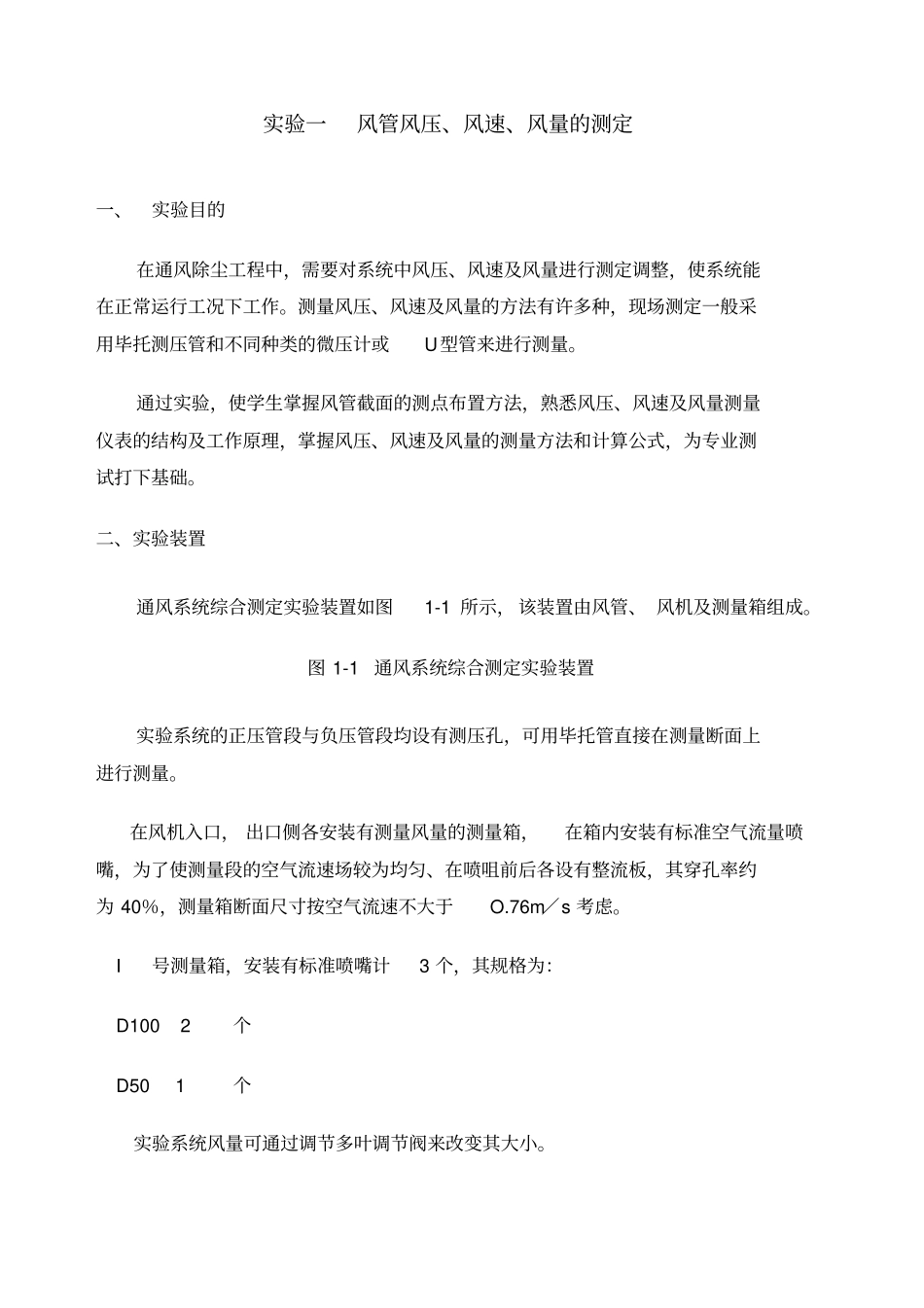

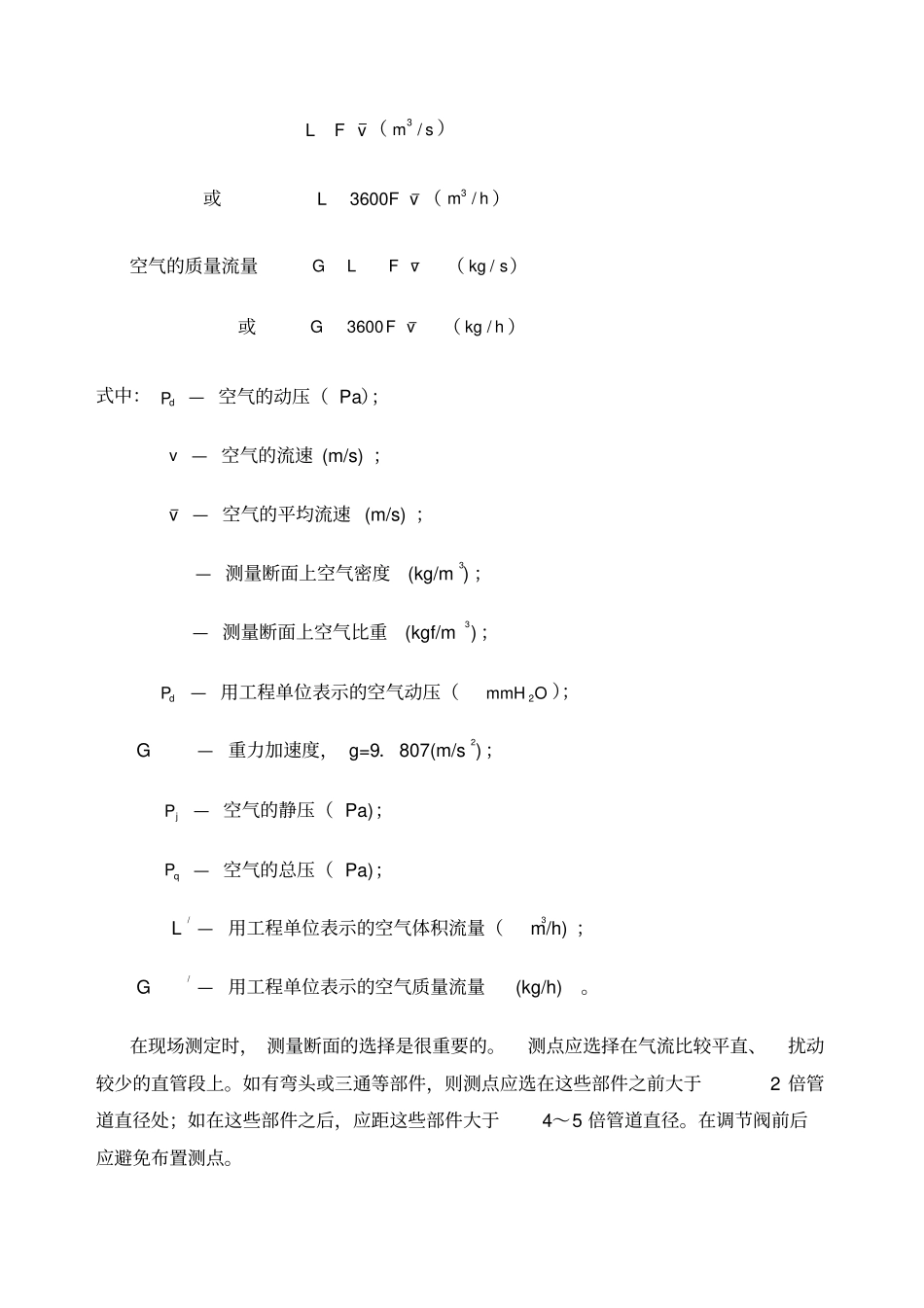

实验一风管风压、风速、风量的测定一、实验目的在通风除尘工程中，需要对系统中风压、风速及风量进行测定调整，使系统能在正常运行工况下工作。测量风压、风速及风量的方法有许多种，现场测定一般采用毕托测压管和不同种类的微压计或U型管来进行测量。通过实验，使学生掌握风管截面的测点布置方法，熟悉风压、风速及风量测量仪表的结构及工作原理，掌握风压、风速及风量的测量方法和计算公式，为专业测试打下基础。二、实验装置通风系统综合测定实验装置如图1-1 所示， 该装置由风管、 风机及测量箱组成。图 1-1 通风系统综合测定实验装置实验系统的正压管段与负压管段均设有测压孔，可用毕托管直接在测量断面上进行测量。在风机入口， 出口侧各安装有测量风量的测量箱，在箱内安装有标准空气流量喷嘴，为了使测量段的空气流速场较为均匀、在喷咀前后各设有整流板，其穿孔率约为 40％，测量箱断面尺寸按空气流速不大于O.76m／s 考虑。 I号测量箱，安装有标准喷嘴计3 个，其规格为： D100 2个 D50 1个实验系统风量可通过调节多叶调节阀来改变其大小。三 、实验原理及实验方法( 一) 毕托管与微压计测量风压、风速及风量空气在风管中流动时，管内空气与管外空气存在有压力差，这个压力差是直接由风管管壁来承受的，称为静压Pj，就空气某一质点来说，所承受的静压的方向为四面八方。由于空气在风管内流动，形成一定的动压dP ，即为气流的动能。动压数学表达式22dP（Pa）或gPd22P（OmmH 2）动压的方向为空气流动的方向。静压与动压之和称为总压，数学表达式为djqPPP（Pa）在毕托管上有测量总压、静压的测孔，与微压计配合使用，就可测出流体的静压、总压与动压。静压和总压有正负之分，动压只为正值。在测量总压和静压时，如数值超过微压计的量程，则采用U型管压力计。测出空气动压值后，即可求得相应的空气流速。空气流速dPv2（m/s）或dPgv2（m/s）测出测量断面面积F 及计算出空气的平均流速v 后即可计算空气体积流量L。vFL（sm /3）或vFL3600（hm /3）空气的质量流量vFLG（skg /）或vFG3600（hkg /）式中：dP— 空气的动压（ Pa）；v — 空气的流速 (m/s) ；v — 空气的平均流速 (m/s) ；— 测量断面上空气密度(kg/m3) ；— 测量断面上空气比重(kgf/m3) ；dP— 用工程单位表示的空气动压（OmmH 2）； G —重力加速度， g=9．807(m/s2) ；jP— 空气的静压（ Pa)；qP— 空气的总压（ Pa)； L/ —用...
