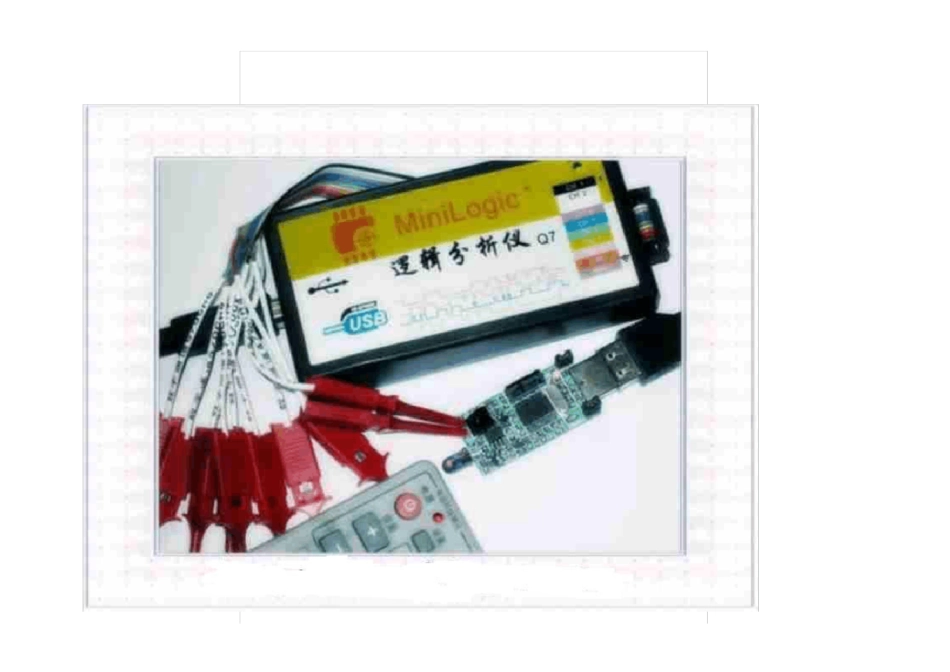

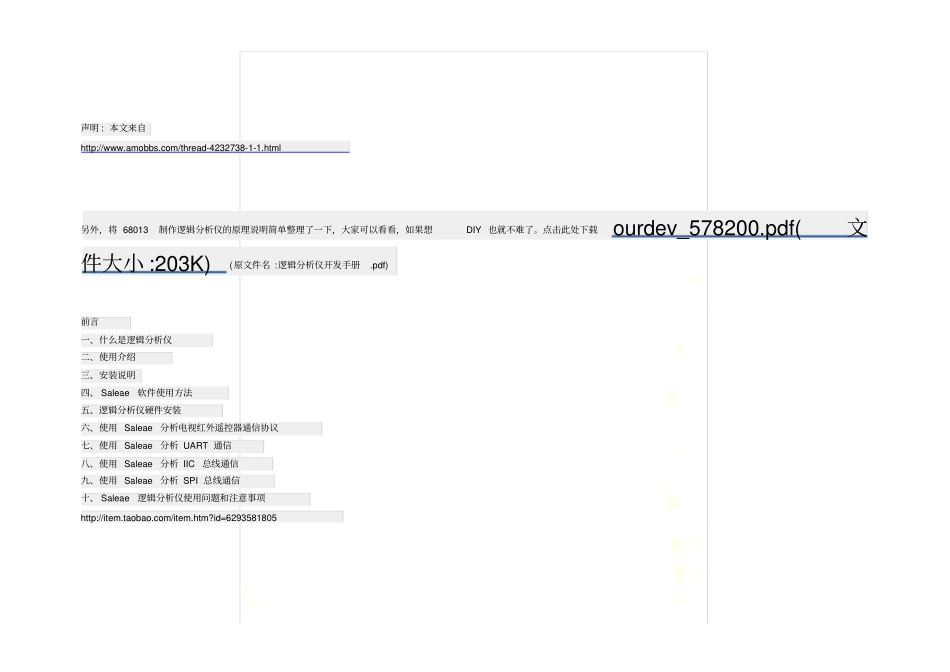

逻辑分析仪使用教程声明 : 本文来自http://www.amobbs.com/thread-4232738-1-1.html另外，将 68013制作逻辑分析仪的原理说明简单整理了一下，大家可以看看，如果想DIY 也就不难了。点击此处下载 ourdev_578200.pdf(文件大小 :203K)(原文件名 :逻辑分析仪开发手册.pdf)前言一、什么是逻辑分析仪二、使用介绍三、安装说明四、 Saleae软件使用方法五、逻辑分析仪硬件安装六、使用 Saleae分析电视红外遥控器通信协议七、使用 Saleae分析 UART 通信八、使用 Saleae分析 IIC 总线通信九、使用 Saleae分析 SPI 总线通信十、 Saleae逻辑分析仪使用问题和注意事项http://item.taobao.com/item.htm?id=6293581805 淘宝地址： http://item.taobao.com/item.htm?id=6293581805 ( 原文件名 :21.jpg)前言：工欲善其事，必先利其器。逻辑分析仪是电子行业不可或缺的工具。但是由于一直以来，逻辑分析仪都属于高端产品，所以价格居高不下。因此我们首先要感谢Cypress公司，提供给我们68013这么好的芯片，感谢俄罗斯毛子哥将这个Saleae逻辑分析仪开源出来，让我们用平民的价格，就可以得到贵族的待遇，获得一款性价比如此之高的逻辑分析仪，可以让我们在进行数字逻辑分析仪的时候，快速查找并且解决许多信号、时序等问题，进一步提高我们处理实际问题的能力。原本计划，直接将Saleae的英文版本使用手册直接翻译过来提供给大家，我花费半天时间翻译完后，发现外国人写的东西不太符合我们国人的思维习惯，当然，也是由于我的英语水平有限，因此，我根据自己摸索这个Saleae的过程，写了一份个人认为符合中国人习惯的Saleae ，提供给大家，希望大家在使用过程中少走弯路，快速掌握使用方法，更快的解决自己实际遇到的问题。由于个人水平有限，因此在文章撰写的过程中难免存在问题和错误，如果有任何问题，希望大家能够提出来，我会虚心接受并且改进，希望通过我们的交流，给越来越多的人提供更加优秀的资料，共同进步。一、什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如1wire 、 I2C 、UART 、SPI 、 CAN 等数据的时候，应用逻辑分析仪解决问题非...
