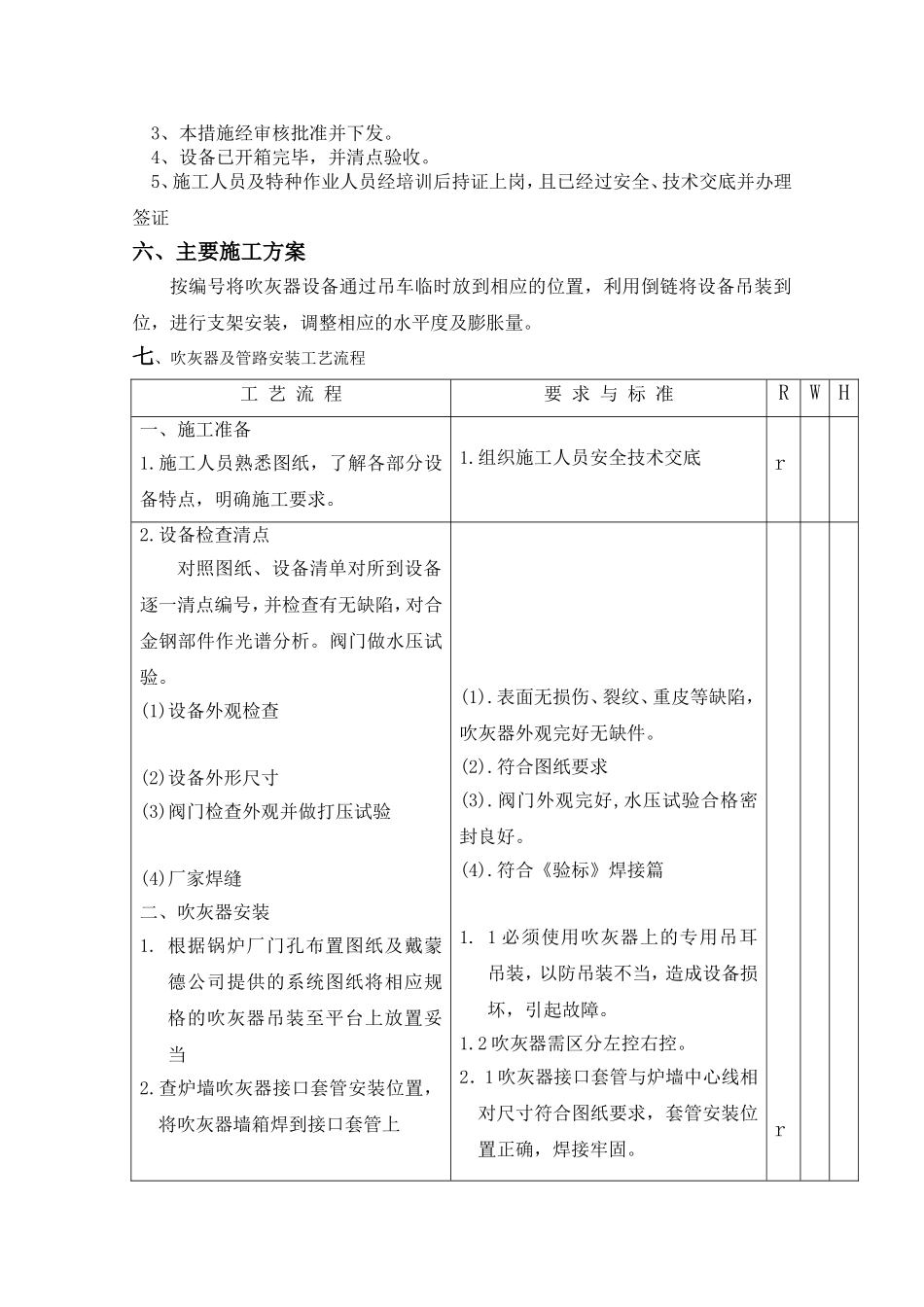

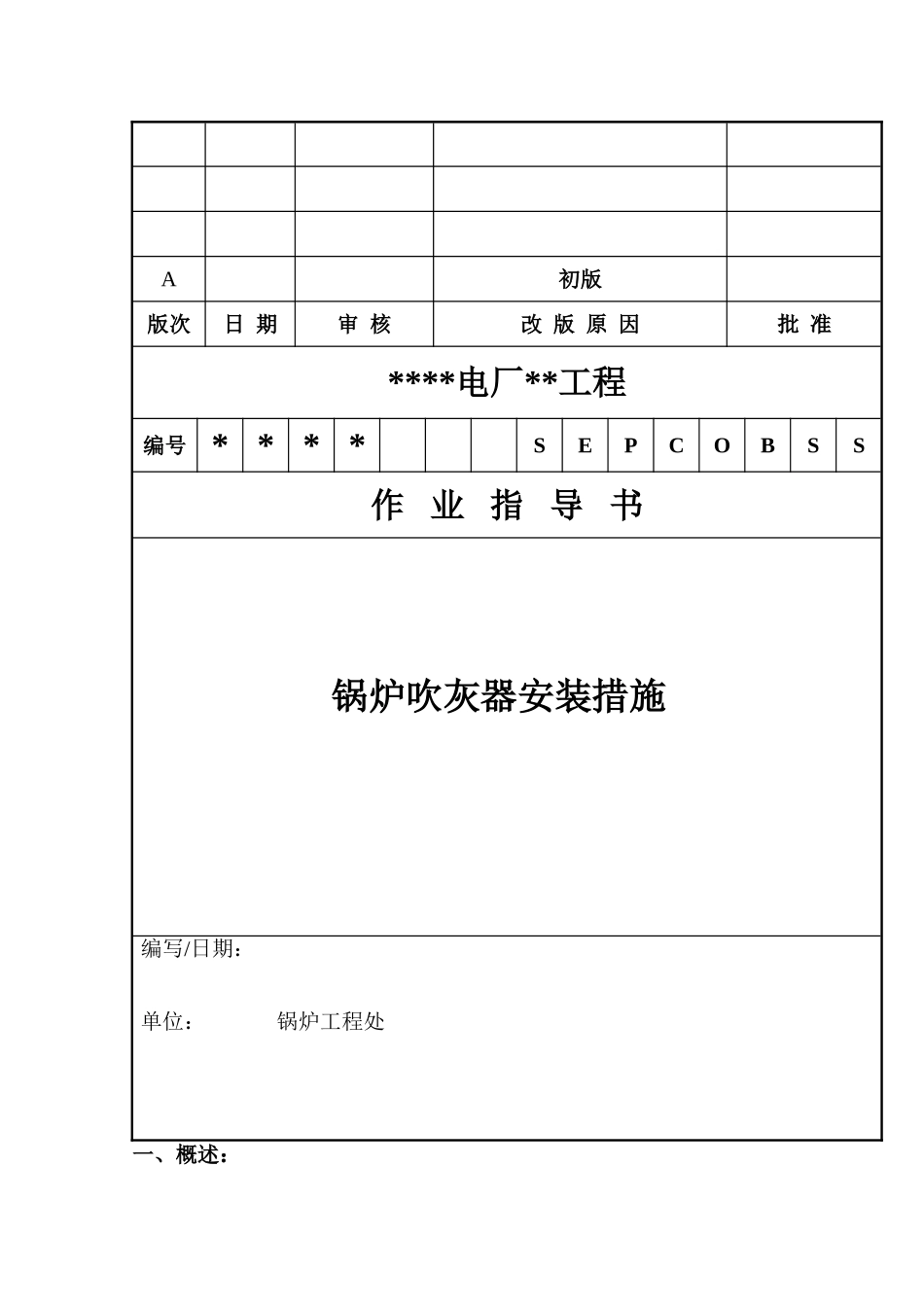

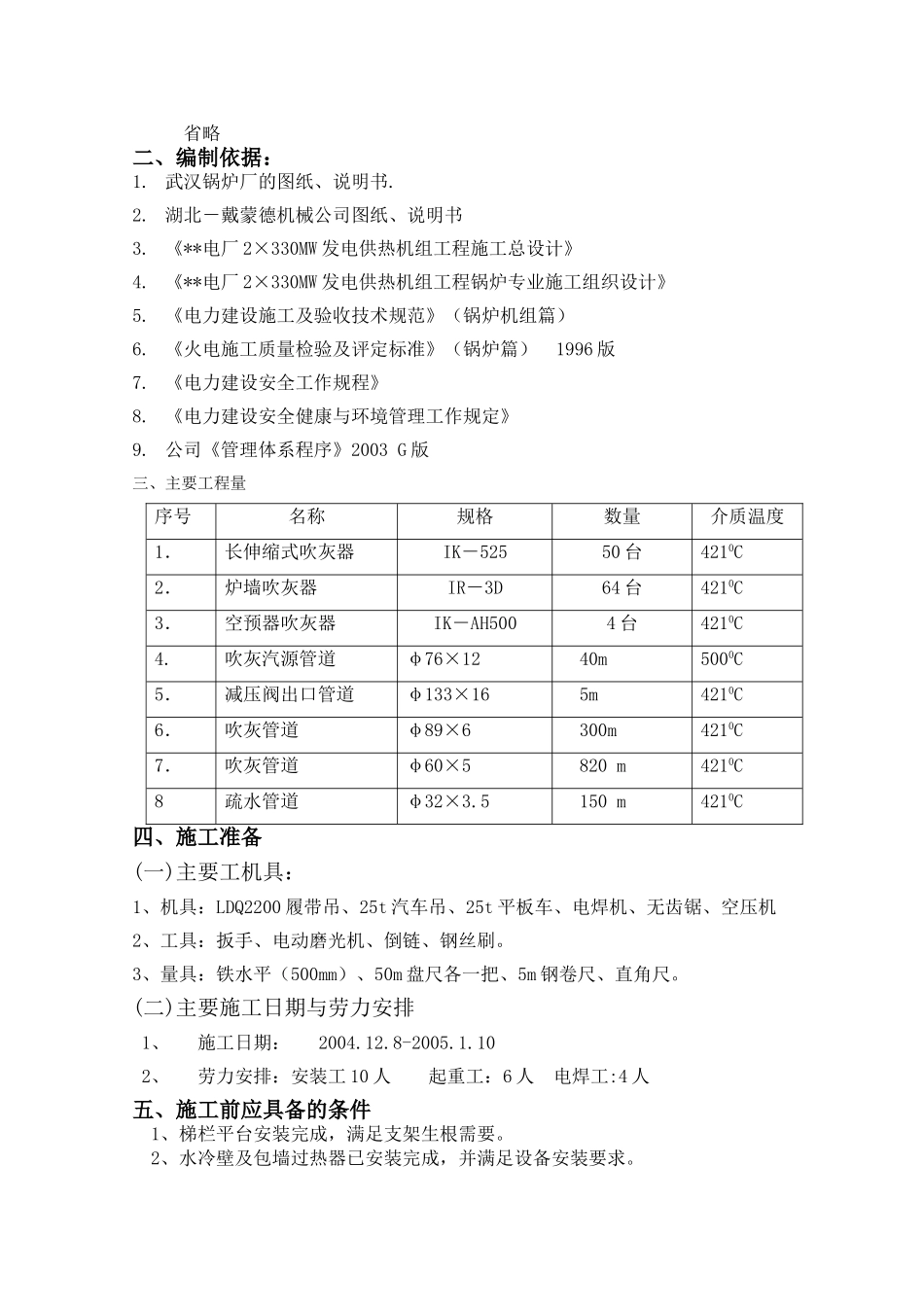

A初版版次日期审核改版原因批准****电厂**工程编号****SEPCOBSS作业指导书锅炉吹灰器安装措施编写/日期：单位：锅炉工程处一、概述：省略二、编制依据：1.武汉锅炉厂的图纸、说明书.2.湖北－戴蒙德机械公司图纸、说明书3.《**电厂2×330MW发电供热机组工程施工总设计》4.《**电厂2×330MW发电供热机组工程锅炉专业施工组织设计》5.《电力建设施工及验收技术规范》（锅炉机组篇）6.《火电施工质量检验及评定标准》（锅炉篇）1996版7.《电力建设安全工作规程》8.《电力建设安全健康与环境管理工作规定》9.公司《管理体系程序》2003G版三、主要工程量序号名称规格数量介质温度1．长伸缩式吹灰器IK－52550台4210C2．炉墙吹灰器IR－3D64台4210C3．空预器吹灰器IK－AH5004台4210C4.吹灰汽源管道φ76×1240m5000C5．减压阀出口管道φ133×165m4210C6．吹灰管道φ89×6300m4210C7．吹灰管道φ60×5820m4210C8疏水管道φ32×3.5150m4210C四、施工准备(一)主要工机具：1、机具：LDQ2200履带吊、25t汽车吊、25t平板车、电焊机、无齿锯、空压机2、工具：扳手、电动磨光机、倒链、钢丝刷。3、量具：铁水平（500mm）、50m盘尺各一把、5m钢卷尺、直角尺。(二)主要施工日期与劳力安排1、施工日期：2004.12.8-2005.1.102、劳力安排：安装工10人起重工：6人电焊工:4人五、施工前应具备的条件1、梯栏平台安装完成，满足支架生根需要。2、水冷壁及包墙过热器已安装完成，并满足设备安装要求。3、本措施经审核批准并下发。4、设备已开箱完毕，并清点验收。5、施工人员及特种作业人员经培训后持证上岗，且已经过安全、技术交底并办理签证六、主要施工方案按编号将吹灰器设备通过吊车临时放到相应的位置，利用倒链将设备吊装到位，进行支架安装，调整相应的水平度及膨胀量。七、吹灰器及管路安装工艺流程工艺流程要求与标准RWH一、施工准备1.施工人员熟悉图纸，了解各部分设备特点，明确施工要求。1.组织施工人员安全技术交底r2.设备检查清点对照图纸、设备清单对所到设备逐一清点编号，并检查有无缺陷，对合金钢部件作光谱分析。阀门做水压试验。(1)设备外观检查(2)设备外形尺寸(3)阀门检查外观并做打压试验(4)厂家焊缝二、吹灰器安装1.根据锅炉厂门孔布置图纸及戴蒙德公司提供的系统图纸将相应规格的吹灰器吊装至平台上放置妥当2.查炉墙吹灰器接口套管安装位置，将吹灰器墙箱焊到接口套管上(1).表面无损伤、裂纹、重皮等缺陷，吹灰器外观完好无缺件。(2).符合图纸要求(3).阀门外观完好,水压试验合格密封良好。(4).符合《验标》焊接篇1.1必须使用吹灰器上的专用吊耳吊装，以防吊装不当，造成设备损坏，引起故障。1.2吹灰器需区分左控右控。2．1吹灰器接口套管与炉墙中心线相对尺寸符合图纸要求，套管安装位置正确，焊接牢固。r工艺流程要求与标准RWH3.吹灰器就位。4.根据现场钢架位置，焊接吹灰器后端支吊架。三、管道安装1.材料清点、清理2.吹灰减压站及疏水阀门站安装2．2墙箱焊接时必须保证两侧的销轴孔在同一水平线上。3．1吹灰器就位时应根据戴蒙德公司文件让吹灰器后端在水平和垂直方向上偏移一定距离。以保证锅炉热态运行时吹灰器处于正确位置。3.2支吊螺栓应有足够的调节量以保证锅炉热态运行时后端高出前端不少于25mm，疏水斜度为0.7～0.8%。3.3吹灰器前端用螺栓固定于墙箱上。4.1冷态安装时支承轴位于长槽孔后端约25mm处。焊时采取保护措施，防止烤坏梁内电缆。1.1吹灰管路系统所有的管子、三通、弯头焊接前必须清除内部铁屑、氧化皮及其他各种杂物.确保系统内部清洁.焊接时避免焊渣落入管道内。2.1减压阀、安全阀、电动截止阀等必须以阀杆为基准垂直安装，阀门安装注意流向。螺栓受力均匀，法兰连接严密不漏。2.2观测仪表、手动截止阀、电动截止阀应布置在易于操作、观测处。2.3减压阀前管道的水压试验压力与锅炉过热器相同。2.4减压阀上游管道长度至少为10-工艺流程要求与标准RWH3．吹灰管道安装20倍管道公称直径,阀门下游直管段长度至少为30-40倍管道公称直径。2.5安全阀向空排汽管道接出大屋顶,并加以固定。在任何状态下，排汽管都不得有任何作用力施加在安全阀上。套接在疏水盘上的排汽管...
