灌浆施工组织设计

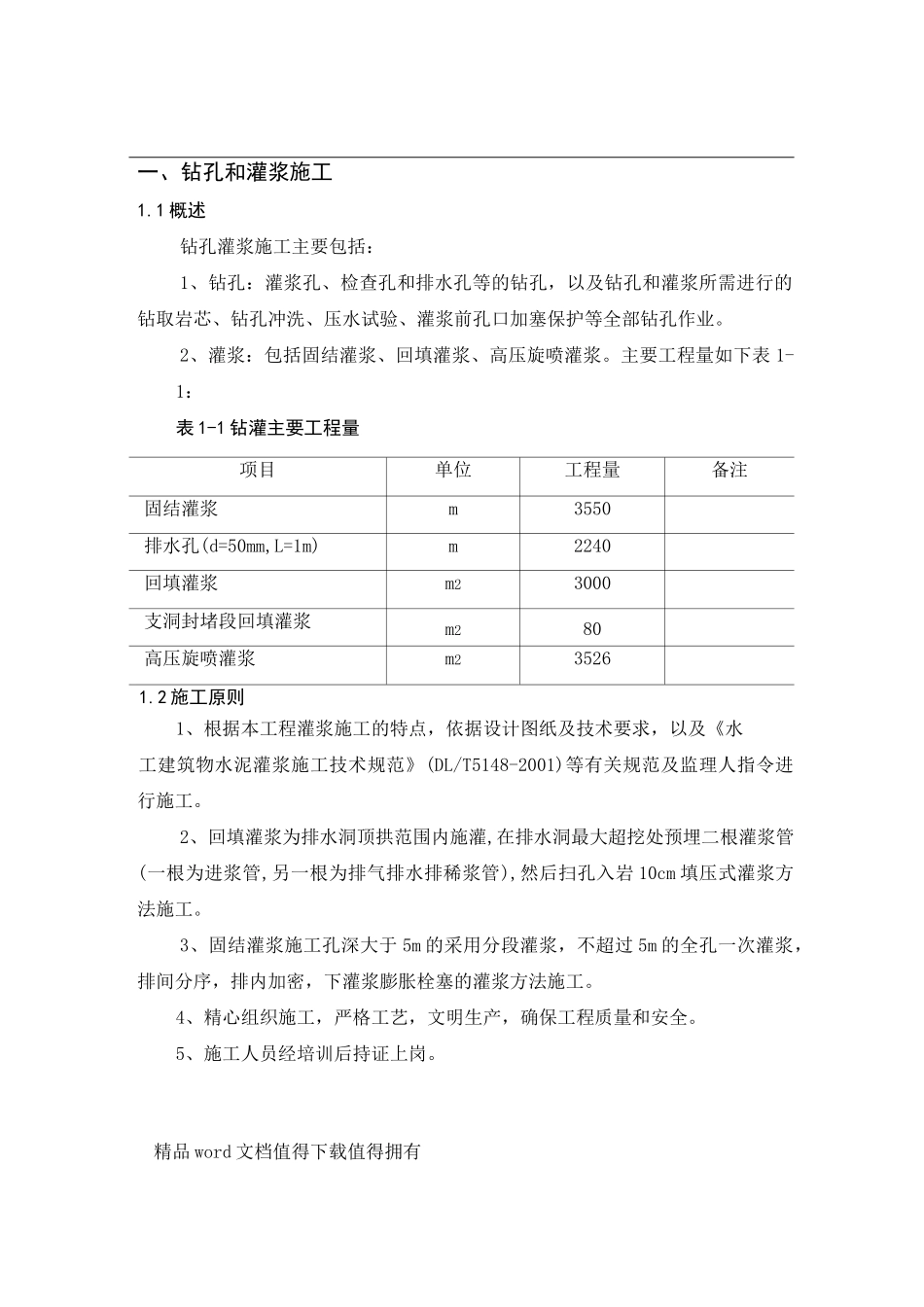

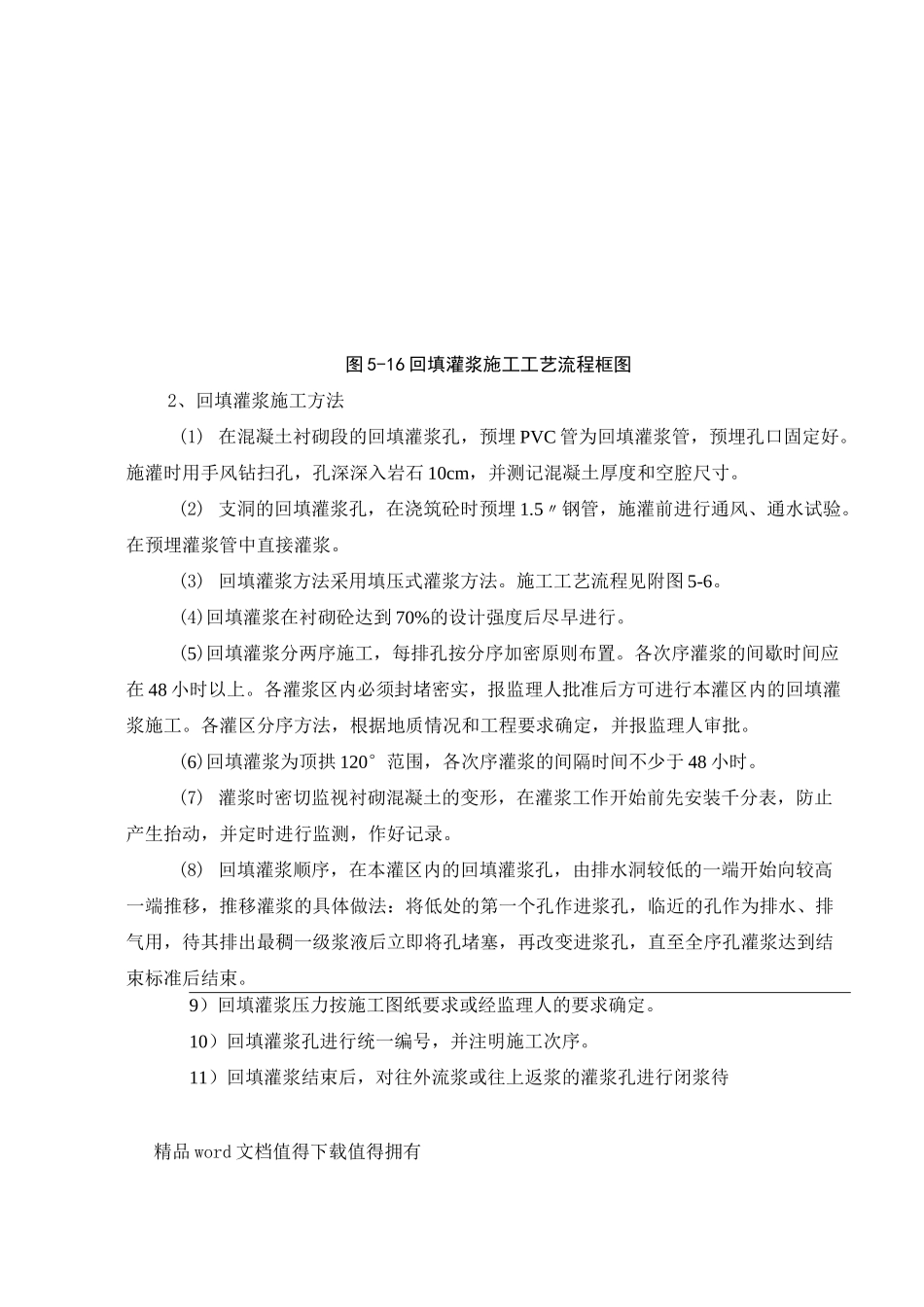

精品 word 文档值得下载值得拥有一、钻孔和灌浆施工1.1 概述钻孔灌浆施工主要包括：1、钻孔：灌浆孔、检查孔和排水孔等的钻孔，以及钻孔和灌浆所需进行的钻取岩芯、钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部钻孔作业。2、灌浆：包括固结灌浆、回填灌浆、高压旋喷灌浆。主要工程量如下表 1-1：表 1-1 钻灌主要工程量项目单位工程量备注固结灌浆m3550排水孔(d=50mm,L=1m)m2240回填灌浆m23000支洞封堵段回填灌浆m280高压旋喷灌浆m235261.2 施工原则1、根据本工程灌浆施工的特点，依据设计图纸及技术要求，以及《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2001)等有关规范及监理人指令进行施工。2、回填灌浆为排水洞顶拱范围内施灌,在排水洞最大超挖处预埋二根灌浆管(一根为进浆管,另一根为排气排水排稀浆管),然后扫孔入岩 10cm 填压式灌浆方法施工。3、固结灌浆施工孔深大于 5m 的采用分段灌浆，不超过 5m 的全孔一次灌浆，排间分序，排内加密，下灌浆膨胀栓塞的灌浆方法施工。4、精心组织施工，严格工艺，文明生产，确保工程质量和安全。5、施工人员经培训后持证上岗。精品 word 文档值得下载值得拥有精品 word 文档值得下载值得拥有图 5-16 回填灌浆施工工艺流程框图2、回填灌浆施工方法(1) 在混凝土衬砌段的回填灌浆孔，预埋 PVC 管为回填灌浆管，预埋孔口固定好。施灌时用手风钻扫孔，孔深深入岩石 10cm，并测记混凝土厚度和空腔尺寸。(2) 支洞的回填灌浆孔，在浇筑砼时预埋 1.5〃钢管，施灌前进行通风、通水试验。在预埋灌浆管中直接灌浆。(3) 回填灌浆方法采用填压式灌浆方法。施工工艺流程见附图 5-6。(4)回填灌浆在衬砌砼达到 70%的设计强度后尽早进行。(5)回填灌浆分两序施工，每排孔按分序加密原则布置。各次序灌浆的间歇时间应在 48 小时以上。各灌浆区内必须封堵密实，报监理人批准后方可进行本灌区内的回填灌浆施工。各灌区分序方法，根据地质情况和工程要求确定，并报监理人审批。(6)回填灌浆为顶拱 120°范围，各次序灌浆的间隔时间不少于 48 小时。(7) 灌浆时密切监视衬砌混凝土的变形，在灌浆工作开始前先安装千分表，防止产生抬动，并定时进行监测，作好记录。(8) 回填灌浆顺序，在本灌区内的回填灌浆孔，由排水洞较低的一端开始向较高一端推移，推移灌浆的具体做法：将低处的第一个孔作进浆孔，临近的孔作为排水、排气用，待其排出最稠一级浆液后立即将孔堵塞，再改变进浆孔，直至全序...
