配电室的安全技术措施方案

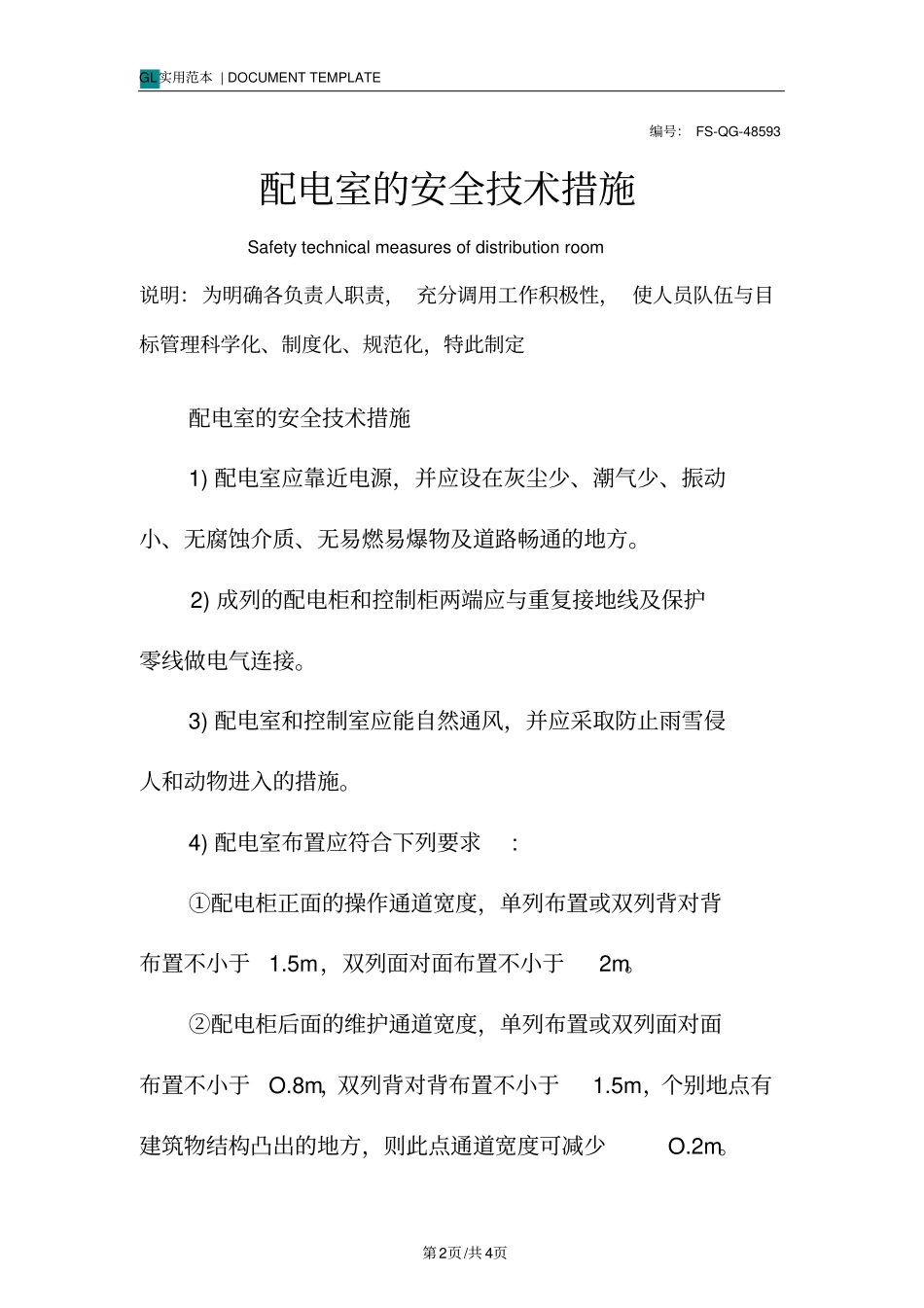

整体解决方案系列配电室的安全技术措施（标准、完整、实用、可修改）GL实用范本 | DOCUMENT TEMPLATE 第2页/共 4页编号： FS-QG-48593配电室的安全技术措施Safety technical measures of distribution room 说明：为明确各负责人职责， 充分调用工作积极性， 使人员队伍与目标管理科学化、制度化、规范化，特此制定配电室的安全技术措施1) 配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。2) 成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接。3) 配电室和控制室应能自然通风，并应采取防止雨雪侵人和动物进入的措施。4) 配电室布置应符合下列要求: ①配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m。②配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于O.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少O.2m。GL实用范本 | DOCUMENT TEMPLATE 第3页/共 4页③配电柜侧面的维护通道宽度不小于1m。④配电室的顶棚与地面的距离不低于3m。⑤配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离。⑥配电室内的裸母线与地面垂直距离小于2.5m 时，采用遮栏隔离，遮栏下面通道的高度不小于1.9m。⑦配电室围栏上端与其正上方带电部分的净距不小于O.075m。⑧配电装置的上端距顶棚不小于O.5m。⑨配电室内的母线涂刷有色油漆，以标志相序; 以柜正面方向为基准，其涂色符合表16―8 规定。表 16―8 母线涂色相别颜色垂直排列水平排列引下排列L1(A) 黄上后左L2(B) 绿中中中B(C) 红下前右N淡蓝⑩配电室的建筑物和构筑物的耐火等级不低于3 级，室GL实用范本 | DOCUMENT TEMPLATE 第4页/共 4页内配置砂箱和可用于扑灭电气火灾的灭火器。11 配电室的门向外开，并配锁。12 配电室的照明分别设置正常照明和事故照明。5) 配电柜应装设电度表，并应装设电流、电压表。电流表与计费电度表不得共用一组电流互感器。6) 配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。7) 配电柜应编号，并应有用途标记。8) 配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。9) 配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。请输入您公司的名字Foonshion Design Co., Ltd
