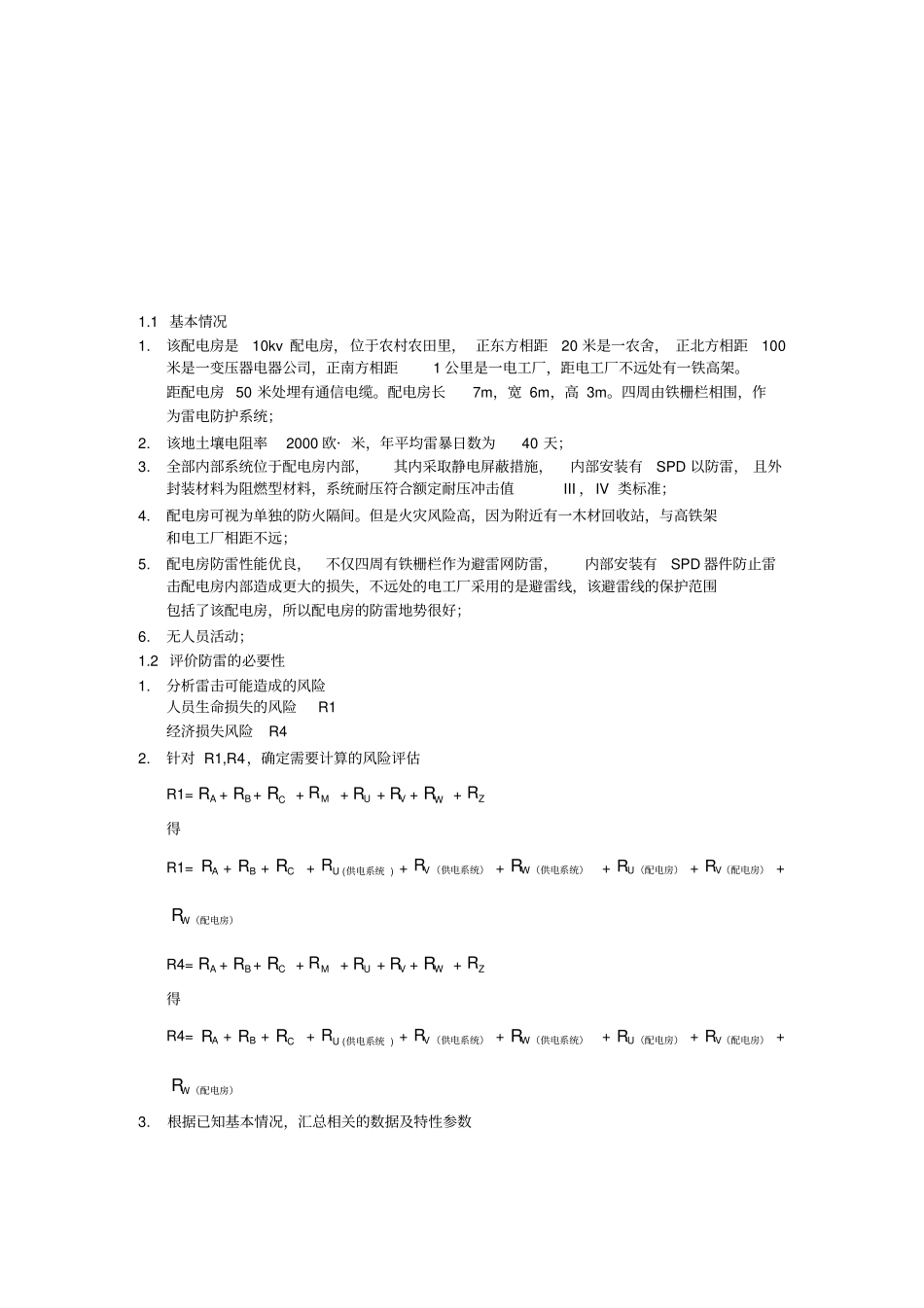

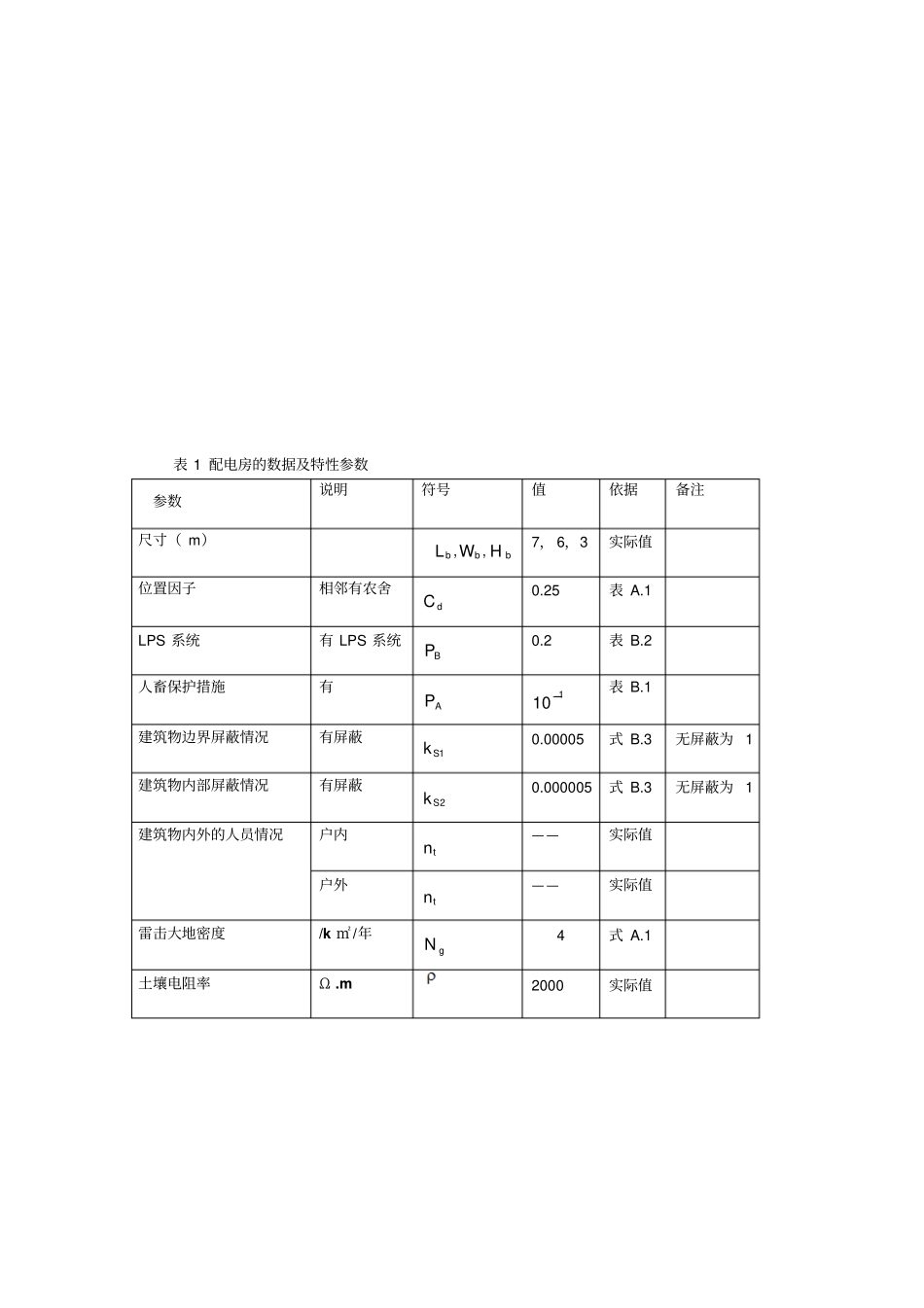

风险评估实例配电房1.1 基本情况1.该配电房是10kv 配电房，位于农村农田里， 正东方相距20 米是一农舍， 正北方相距100米是一变压器电器公司，正南方相距1 公里是一电工厂，距电工厂不远处有一铁高架。距配电房 50 米处埋有通信电缆。配电房长7m，宽 6m，高 3m。四周由铁栅栏相围，作为雷电防护系统；2.该地土壤电阻率2000 欧· 米，年平均雷暴日数为40 天；3.全部内部系统位于配电房内部，其内采取静电屏蔽措施，内部安装有SPD 以防雷， 且外封装材料为阻燃型材料，系统耐压符合额定耐压冲击值III ，IV 类标准；4.配电房可视为单独的防火隔间。但是火灾风险高，因为附近有一木材回收站，与高铁架和电工厂相距不远；5.配电房防雷性能优良，不仅四周有铁栅栏作为避雷网防雷，内部安装有SPD 器件防止雷击配电房内部造成更大的损失，不远处的电工厂采用的是避雷线，该避雷线的保护范围包括了该配电房，所以配电房的防雷地势很好；6.无人员活动；1.2 评价防雷的必要性1.分析雷击可能造成的风险人员生命损失的风险R1 经济损失风险R4 2.针对 R1,R4，确定需要计算的风险评估R1=AR +BR +CR+MR+UR+VR +WR+ZR得R1=AR +BR +CR+)(供电系统UR+（供电系统）VR+（供电系统）WR+（配电房）UR+（配电房）VR+（配电房）WRR4=AR +BR +CR+MR+UR+VR +WR+ZR得R4=AR +BR +CR+)(供电系统UR+（供电系统）VR+（供电系统）WR+（配电房）UR+（配电房）VR+（配电房）WR3. 根据已知基本情况，汇总相关的数据及特性参数表 1 配电房的数据及特性参数参数说明符号值依据备注尺寸（ m）bL ,bW ,bH7， 6，3 实际值位置因子相邻有农舍dC0.25 表 A.1 LPS 系统有 LPS 系统BP0.2 表 B.2 人畜保护措施有AP110表 B.1 建筑物边界屏蔽情况有屏蔽1Sk0.00005 式 B.3 无屏蔽为 1 建筑物内部屏蔽情况有屏蔽2Sk0.000005 式 B.3 无屏蔽为 1 建筑物内外的人员情况户内tn——实际值户外tn——实际值雷击大地密度/k ㎡/年gN4 式 A.1 土壤电阻率Ω .m 2000 实际值表 2 配电房的供电系统及相连供电线路的数据及特性参数参数说明符号值依据备注长度（ m）节点不详CL1000 实际值高度（ m）架空线路CH20 实际值HV/LV 变压器有变压器tC0.2 表 A.2 线路位置因子孤立dC1 表 A.1 aDN=0 线路环境因子农村eC1 表 A.4 线路屏蔽——lDP——B.5 有屏蔽lIP (WP) 0.02 B.8 内部合理布线有3SK0.001 表 B.5 设备耐受电压wUw...
