配电房预防性试验方案说明

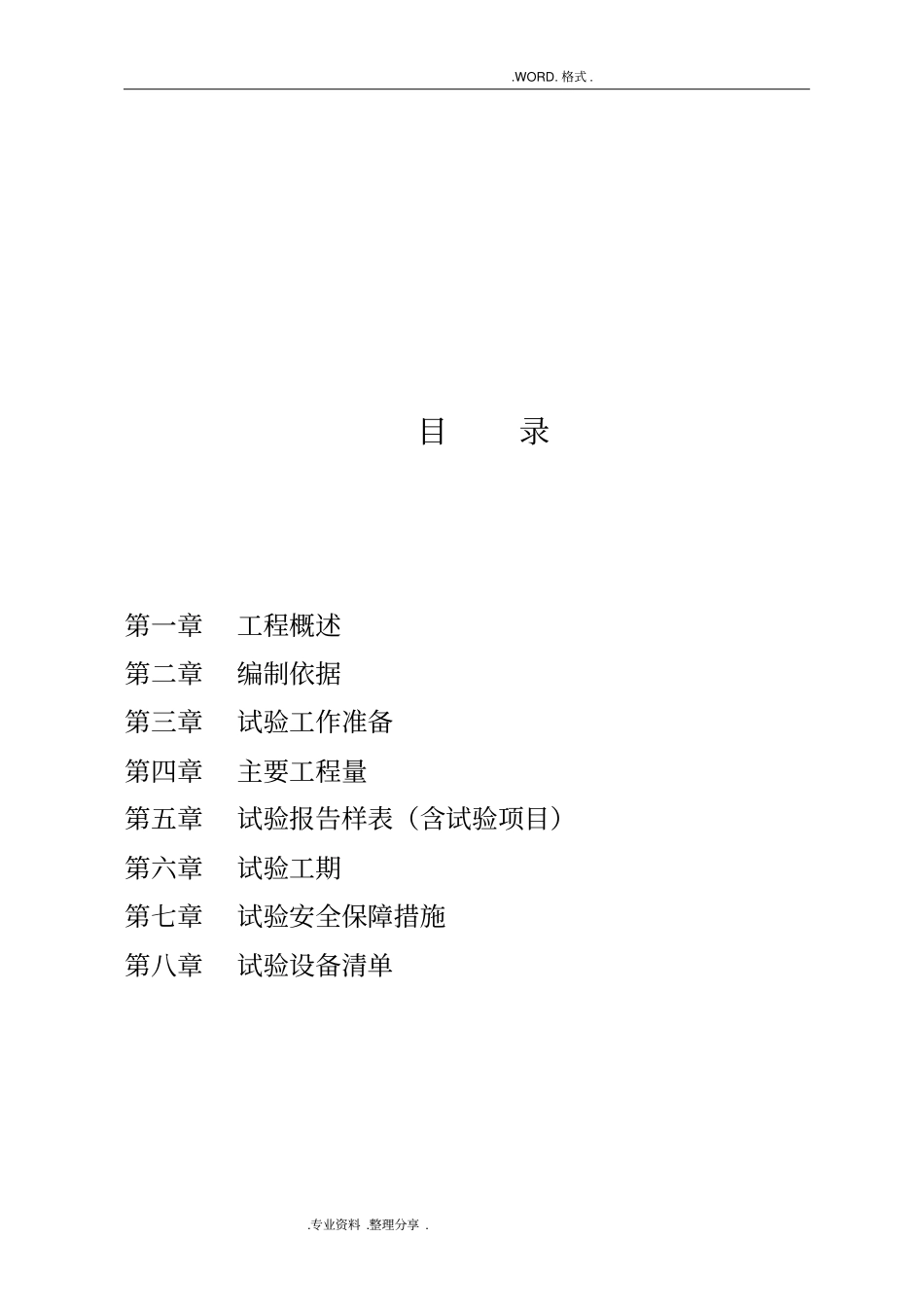

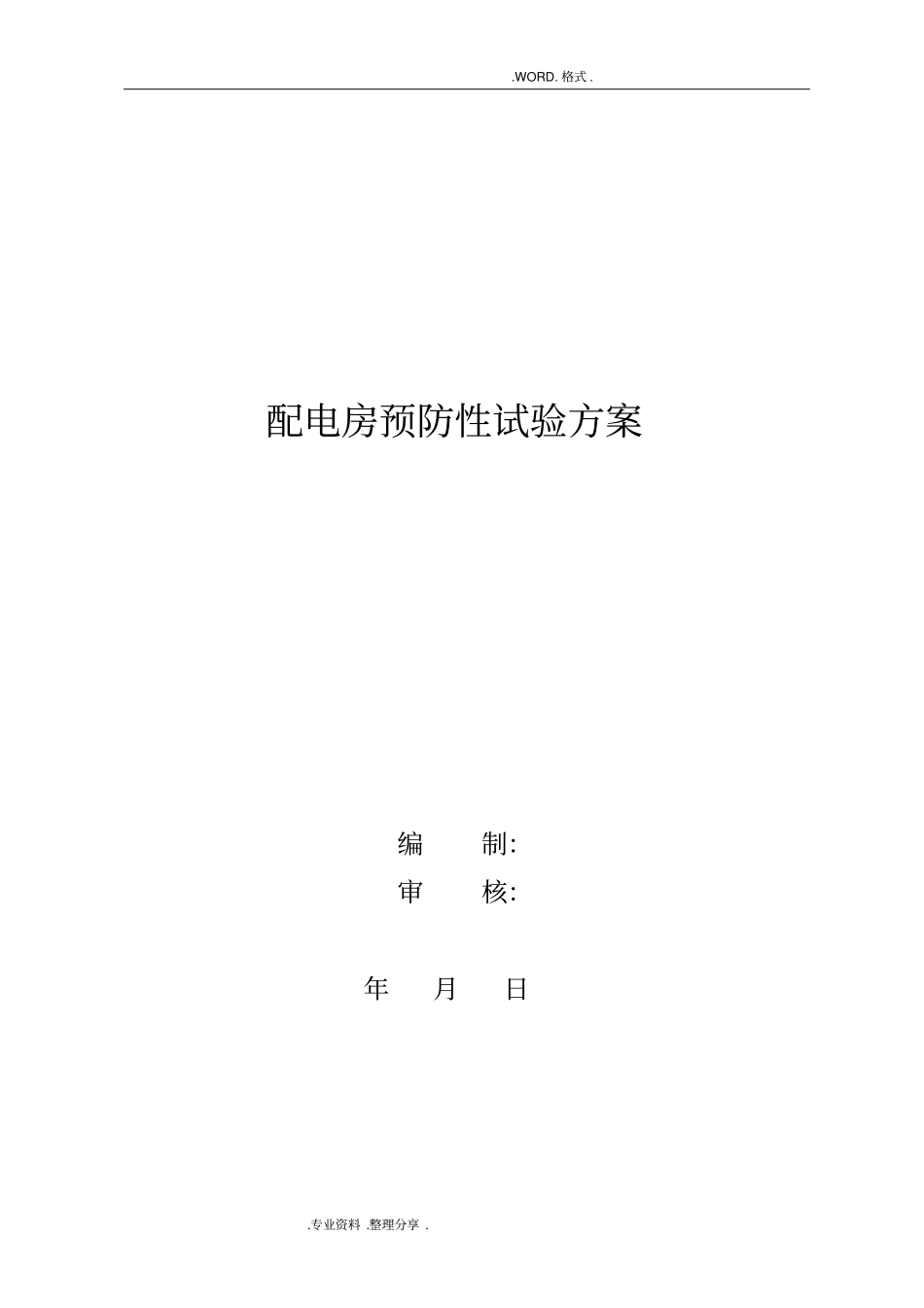

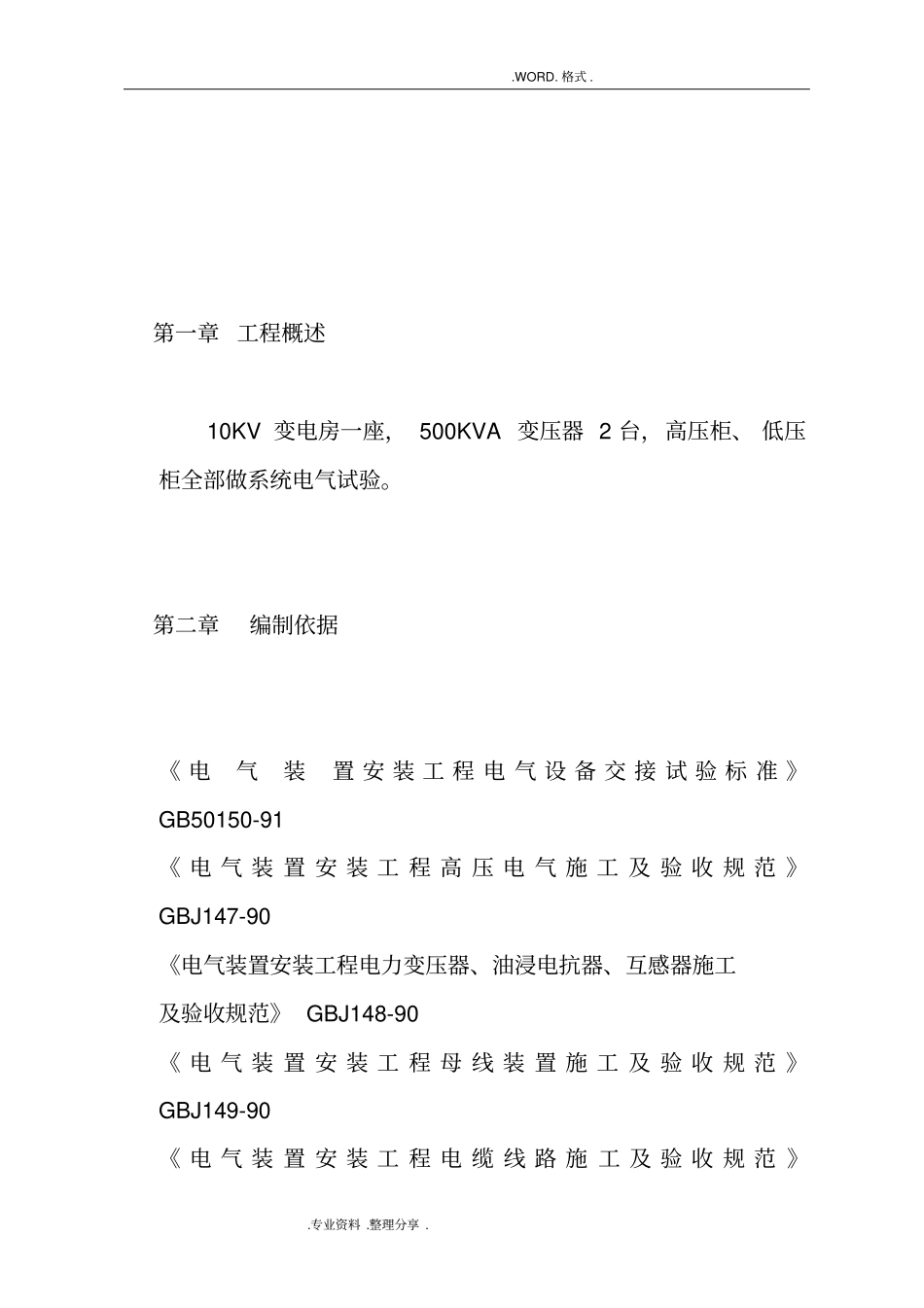

.WORD. 格式 . .专业资料 .整理分享 . 配电房预防性试验方案编制：审核：年月日.WORD. 格式 . .专业资料 .整理分享 . 目录第一章工程概述第二章编制依据第三章试验工作准备第四章主要工程量第五章试验报告样表（含试验项目）第六章试验工期第七章试验安全保障措施第八章试验设备清单.WORD. 格式 . .专业资料 .整理分享 . 第一章 工程概述10KV 变电房一座， 500KVA 变压器 2 台，高压柜、 低压柜全部做系统电气试验。第二章编制依据《 电气装置 安 装 工 程 电 气 设 备 交 接 试 验 标 准 》GB50150-91 《 电 气 装 置 安 装 工 程 高 压 电 气 施 工 及 验 收 规 范 》GBJ147-90 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ148-90 《 电 气 装 置 安 装 工 程 母 线 装 置 施 工 及 验 收 规 范 》GBJ149-90 《 电 气 装 置 安 装 工 程 电 缆 线 路 施 工 及 验 收 规 范 》.WORD. 格式 . .专业资料 .整理分享 . GBJ50168-92 《电气装置安装工程盘柜及二次回路结线施工及验收规范》GBJ50171-92 《 电 气 装 置 安 装 工 程 低 压 电 器 施 工 及 验 收 规 范 》GBJ50254-96 《 电 气 装 置 安 装 工 程 接 地 装 置 施 工 及 验 收 规 范 》GBJ50169-92 《施工现场临时用电安全技术规范》JGJ46-88 《 工 业 安 装 工 程 质 量 检 验 评 定 统 一 标 准 》GB50252-94 第三章试验工作准备1. 人员配备： 我公司选派有多年经验的电气工程师对本工程全程把控。确保万无一失。2. 设备配备： 针对本工程的现场情况配备试验所需一切设.WORD. 格式 . .专业资料 .整理分享 . 备，详见调试设备清单。3. 技术准备：编制安全管理和保障措施。第四章主要工程量500KVA 变压器系统试验，高压柜试验，低压柜试验，线路双电源重合闸试验，母线芯调试，避雷器试验，电压互感器试验，电流互感器试验，接地装置试验，接地网试验。第五章试验项目1、变压器（ 10KV 500KVA ）在变压器投入运行前，应作如下试验，试验前应再次对套管、气体继电器进行放气，并检查吸湿器的下法兰与罩间运输用密封垫是否已拆除。1.1 变压器试验(1) 测量绕组连同套管的绝缘电阻， 绝缘电阻不应低于产品出厂试验值的 70%。(2) 测量绕组各分接位置上的电压...
