配电架空线路验收规范表VIP专享

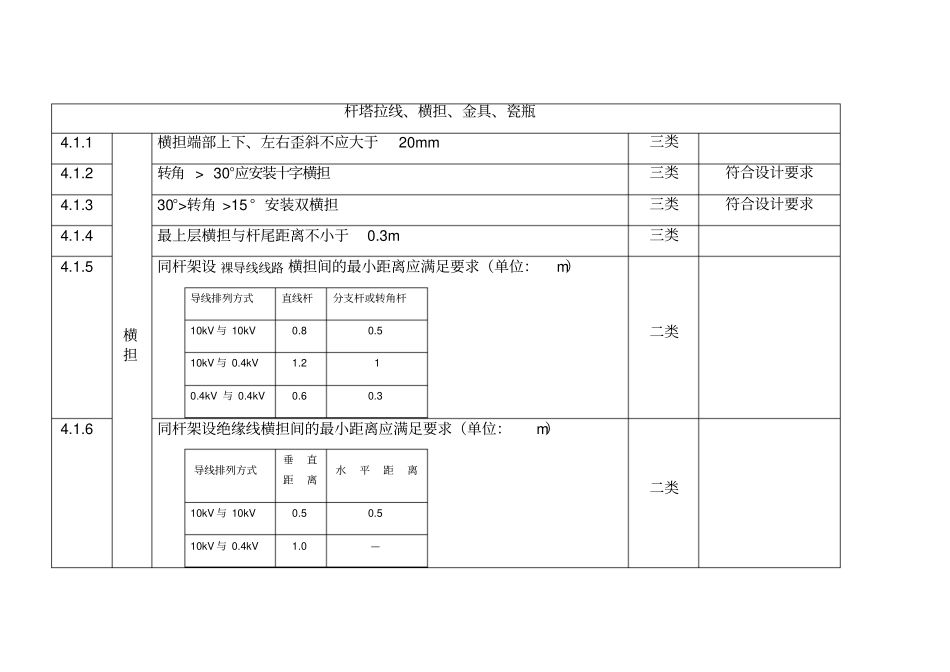

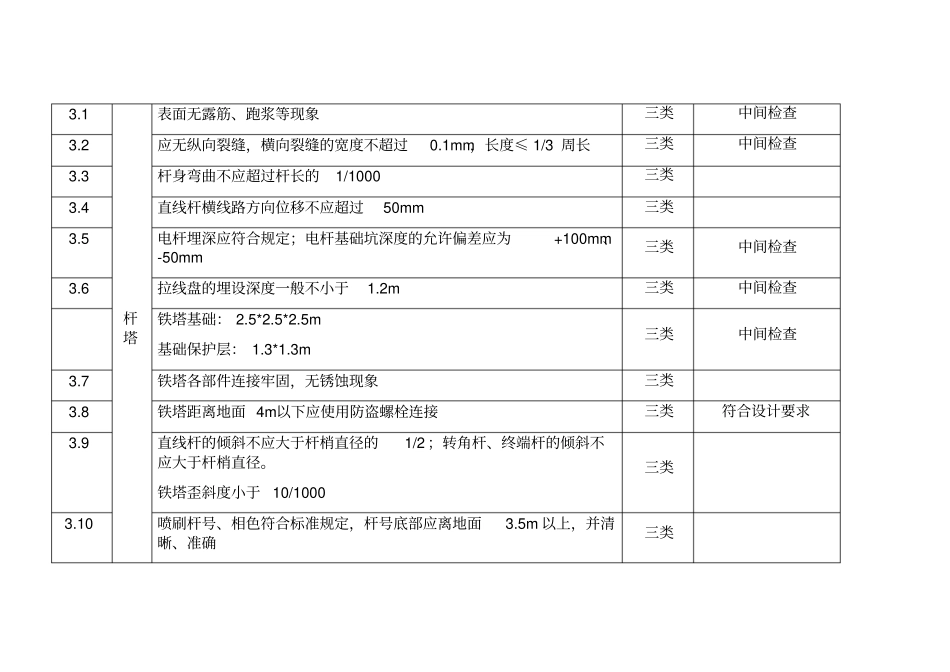

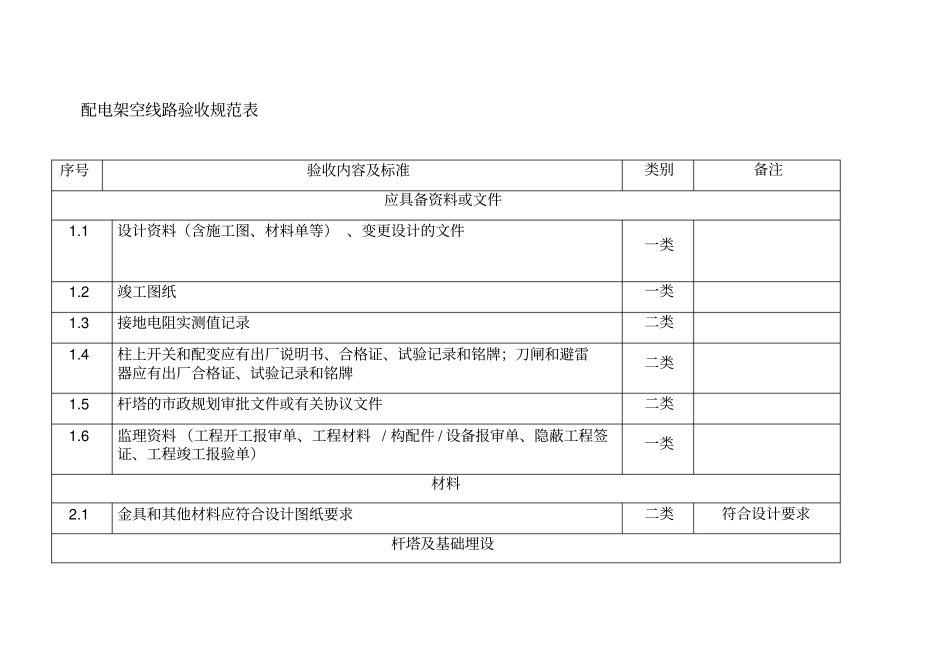

配电架空线路验收规范表序号验收内容及标准类别备注应具备资料或文件1.1 设计资料（含施工图、材料单等） 、变更设计的文件一类1.2 竣工图纸一类1.3 接地电阻实测值记录二类1.4 柱上开关和配变应有出厂说明书、合格证、试验记录和铭牌；刀闸和避雷器应有出厂合格证、试验记录和铭牌二类1.5 杆塔的市政规划审批文件或有关协议文件二类1.6 监理资料 （工程开工报审单、工程材料 / 构配件 / 设备报审单、隐蔽工程签证、工程竣工报验单）一类材料2.1 金具和其他材料应符合设计图纸要求二类符合设计要求杆塔及基础埋设3.1 杆塔表面无露筋、跑浆等现象三类中间检查3.2 应无纵向裂缝，横向裂缝的宽度不超过0.1mm，长度≤ 1/3 周长三类中间检查3.3 杆身弯曲不应超过杆长的1/1000 三类3.4 直线杆横线路方向位移不应超过50mm 三类3.5 电杆埋深应符合规定；电杆基础坑深度的允许偏差应为+100mm、-50mm 三类中间检查3.6 拉线盘的埋设深度一般不小于1.2m 三类中间检查铁塔基础： 2.5*2.5*2.5m 基础保护层： 1.3*1.3m 三类中间检查3.7 铁塔各部件连接牢固，无锈蚀现象三类3.8 铁塔距离地面 4m以下应使用防盗螺栓连接三类符合设计要求3.9 直线杆的倾斜不应大于杆梢直径的1/2 ；转角杆、终端杆的倾斜不应大于杆梢直径。铁塔歪斜度小于10/1000 三类3.10 喷刷杆号、相色符合标准规定，杆号底部应离地面3.5m 以上，并清晰、准确三类杆塔拉线、横担、金具、瓷瓶4.1.1 横担横担端部上下、左右歪斜不应大于20mm 三类4.1.2 转角 > 30°应安装十字横担三类符合设计要求4.1.3 30°>转角 >15 ° 安装双横担三类符合设计要求4.1.4 最上层横担与杆尾距离不小于0.3m 三类4.1.5 同杆架设 裸导线线路 横担间的最小距离应满足要求（单位：m）导线排列方式直线杆分支杆或转角杆10kV 与 10kV 0.8 0.5 10kV 与 0.4kV 1.2 1 0.4kV 与 0.4kV 0.6 0.3 二类4.1.6 同杆架设绝缘线横担间的最小距离应满足要求（单位：m）导线排列方式垂直距离水平距离10kV 与 10kV 0.50.510kV 与 0.4kV 1.0—二类0.4kV 与 0.4kV 0.30.34.1.7 单横担安装：直线杆应装于受电侧；分支杆、90° 转角杆 ( 上、下 )及终端杆应装于拉线侧二类4.2.1 金具连接牢固，无明显锈蚀现象三类中间检查4.2.3 绝缘导线应采用专用连接金具，符合设计图纸要求三类符合设计要求4.3 瓷瓶安装牢固，完整、无破损二类中间检查4.4.1 拉线拉线装...
