配电柜安装监理控制要点及措施

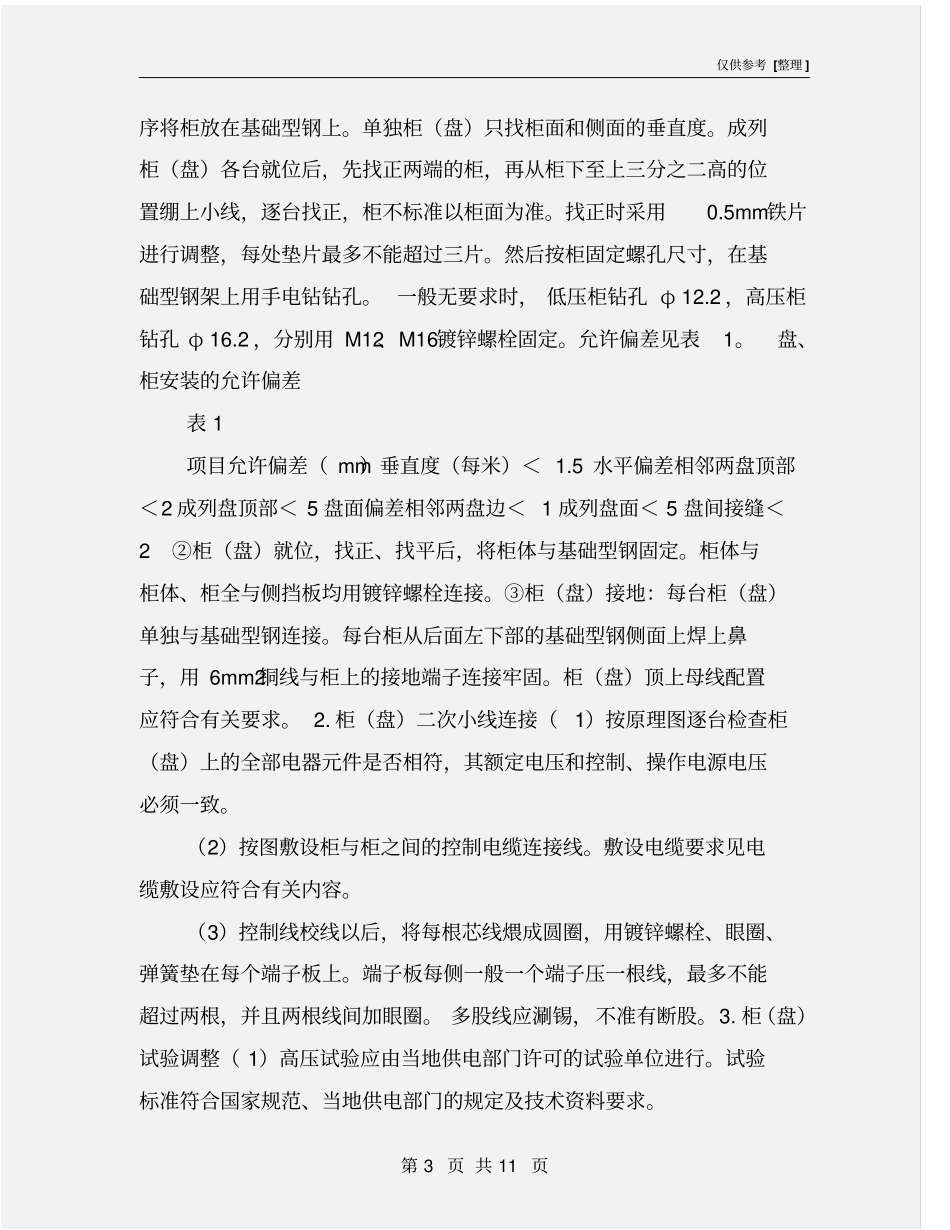

仅供参考 [整理 ] 第 1 页 共 11 页安全管理文书配电柜安装监理控制要点及措施日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 11 页配电柜安装监理控制要点及措施（一）施工质量事前监理控制1. 设备、材料、成品和半成品进场应按规定进行检验，检验结论应有记录，符合相关技术标准的规定，才能在施工中应用。 2. 安装电工、焊工、起重吊装工和电气调试人员等，应按有关要求持证上岗。3. 安装和调试用各类计量器具，应检定合格，使用时在有效期内。 4. 外观检查：有铭牌、柜内元器件无损坏丢失，接线无脱落脱焊。 5. 埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物合格，才能安装柜、屏、台。6. 室内外落地动力配电箱的基础验收合格，且对埋入基础的电线导管、 电缆导电导管进行检查， 才能安装箱体。7. 墙上明装的动力、照明配电箱（盘）的预埋件（金属埋件、螺栓），在抹灰前预留和预埋了暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）。8. 接地（ PE）或接零（ PEN）连接完成后，核对柜、屏、台、箱、盘内的元件规格、型号，且交接试验合格，才能投入试运行。（二）施工质量事中监理控制1. 柜（盘）安装（ 1）基础型钢安装①调直型钢。将有弯的型钢调直，然后，按图纸要求预制加工基础型钢梁，并刷好防锈漆。②按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片时最多不能超过三片。然后，将基础型钢梁、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm，手车柜按产品技术要求执行。③基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后将基础型钢刷两遍灰漆。（2）柜（盘）稳装①柜（盘）安装。应按施工图纸的布置，按顺仅供参考 [整理 ] 第 3 页 共 11 页序将柜放在基础型钢上。单独柜（盘）只找柜面和侧面的垂直度。成列柜（盘）各台就位后，先找正两端的柜，再从柜下至上三分之二高的位置绷上小线，逐台找正，柜不标准以柜面为准。找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。 一般无要求时， 低压柜钻孔 φ 12.2 ，高压柜钻孔 φ 16.2 ，分...
