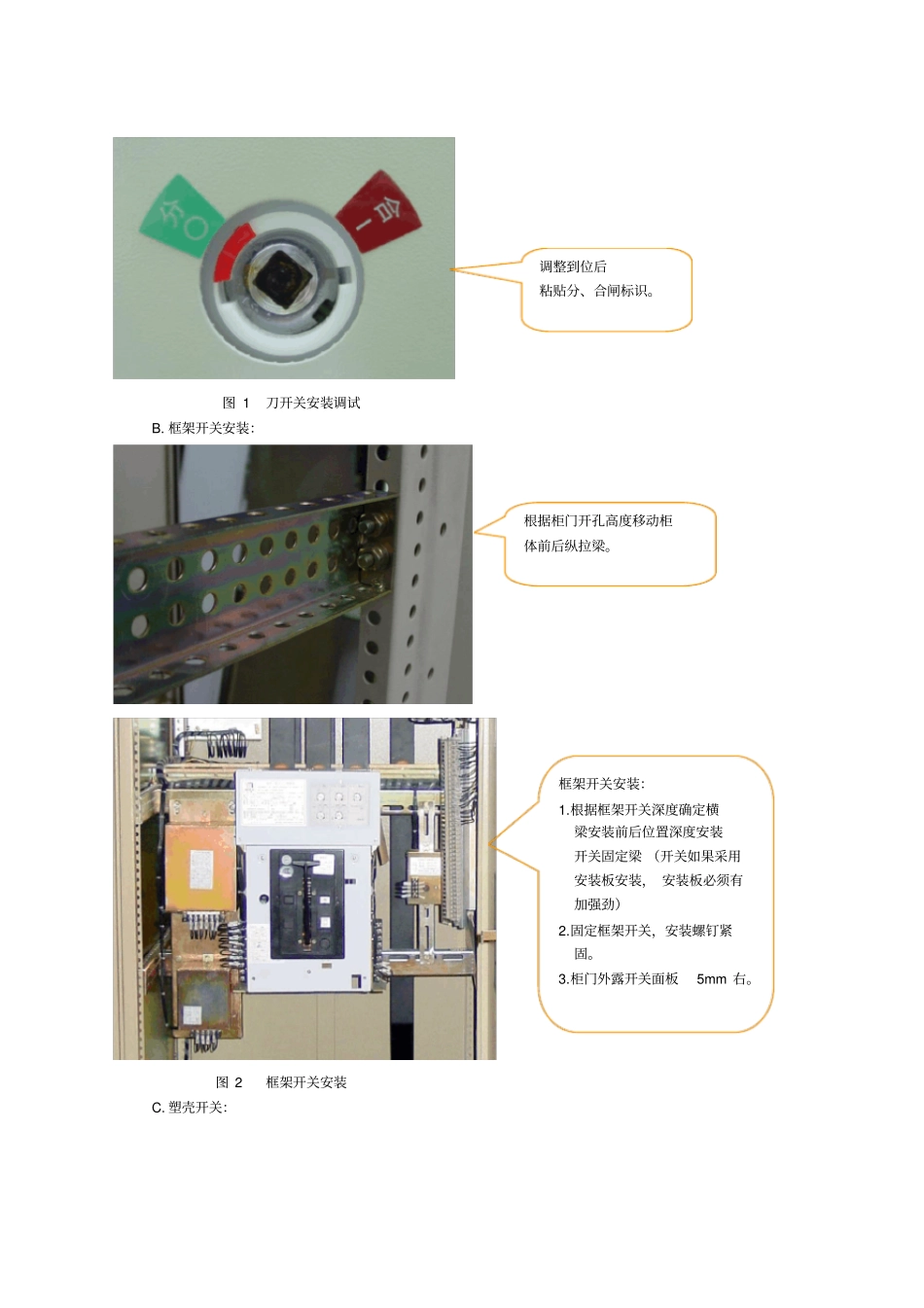

GGD型配电柜作业指导书一、总则本指导书适用于GGD型配电柜,作为生产装配过程中的工艺指导。二、引用标准《主回路(一次回路)配线工艺守则》 Q/ON-OFF-GY-01 《辅助回路(二次回路)配线工艺守则》 Q/ON-OFF-GY-02 《低压电器安装工艺守则》 Q/ON-OFF-GY-03 《接地保护电路安装工艺守则》 Q/ON-OFF-GY-04 《线端热缩管加工工艺》 Q/ON-OFF-GY-06 三、工艺要求说明: GGD型配电柜为外购柜体。说明:1. 在实施生产作业之前,生产人员要详细的阅读该产品的电装技术说明和电气原理图。2. 领用柜体时,要检查以下项目: ---柜体表面无划痕。 ---门铰链合适,有无蹭漆现象。 ---接地柱,走线支架,母线夹等结构附件数量是否齐全。如有问题及时通知库管员,由库管员通知结构检验员。3. 领用元器件时,要注意以下事项: ---严格核对《材料表》与实发数量。 ---认真检查元器件的规格型号是否与《材料表》相符。1.元件安装GGD型配电柜结构架用8MF 冷弯型钢板局部焊接组装而成,零部件按模块原理设计,并有具有相离孔距 20mm 的模数安装孔。1.1 分工一次配线工负责安装主回路元件、配电柜内辅助回路元件,二次配线工负责安装仪表门上的辅助回路元件。元件安装的注意事项:1. 在元件安装时,依据元件布置图进行布件,如果有异议,比如依据元件布置图安装元件排列不下,与元件布置图不相符时,飞弧距离、电器间隙及爬电距离达不到要求,用户的进出线困难等问题,找项目工程师或工艺负责人协商,有项目工程师的签字认可。2. 在元件安装的过程中,注意核对元器件的型号(电压、电流)。1.2 元件安装柜体的安装方式,用户的进出线要求,空开、接触器的飞弧距离,一次配线所需要的空间,确定 N、PE排的安装位置等。在方便配线的同时,要保证用户的进出线空间、空开、接触器的飞弧距离,电器间隙及爬电距离。进线刀开关及主空开进出线方式--- 根据技术图纸要求确定进出线电缆方式。A. HD 13BX 和 HS 13BX 型旋转操作式刀开关安装:进线或负载侧根据刀开关操作杆确定安装梁位置(竖梁深度),安装梁进行固定,螺钉朝外穿进行固定。使用M8*20螺钉(每根镀锌梁或板同喷塑框架安装采用爪垫安装,每根至少一个)旋转操作式刀开关安装:1.紧固旋转机构安装板,左右共六个平极十字攻花螺钉。2.安装旋转操作式刀开关旋转机构,调整同柜门配合位置要求:四个M8*12 外六角螺钉安装,其中一个螺钉加爪垫。1.根据刀开关孔距同旋转机构杆确定...
