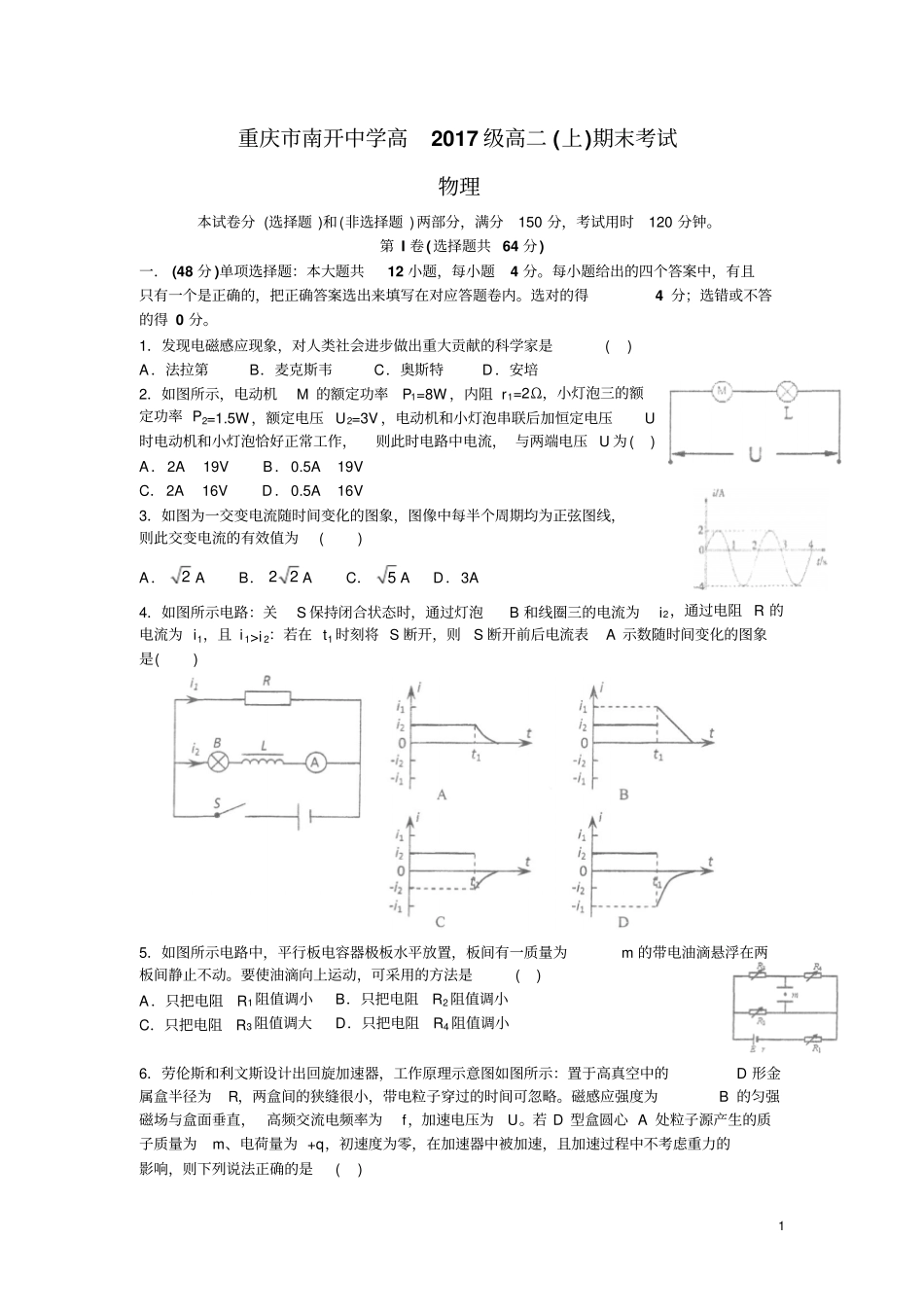

1 重庆市南开中学高2017 级高二 (上)期末考试物理本试卷分 (选择题 )和(非选择题 )两部分，满分150 分，考试用时120 分钟。第 I 卷(选择题共 64 分) 一． (48 分 )单项选择题：本大题共12 小题，每小题4 分。每小题给出的四个答案中，有且只有一个是正确的，把正确答案选出来填写在对应答题卷内。选对的得4 分；选错或不答的得 0 分。1．发现电磁感应现象，对人类社会进步做出重大贡献的科学家是( ) A．法拉第B．麦克斯韦C．奥斯特D．安培2．如图所示，电动机M 的额定功率P1=8W ，内阻 r1=2Ω，小灯泡三的额定功率 P2=1.5W，额定电压 U2=3V ，电动机和小灯泡串联后加恒定电压U时电动机和小灯泡恰好正常工作，则此时电路中电流， 与两端电压 U 为( ) A．2A 19V B．0.5A 19V C．2A 16V D．0.5A 16V 3．如图为一交变电流随时间变化的图象，图像中每半个周期均为正弦图线，则此交变电流的有效值为( ) A．2 A B． 22 A C．5 A D．3A 4．如图所示电路：关S 保持闭合状态时，通过灯泡B 和线圈三的电流为i2，通过电阻 R 的电流为 i1，且 i 1>i 2：若在 t1 时刻将 S 断开，则S 断开前后电流表A 示数随时间变化的图象是( ) 5．如图所示电路中，平行板电容器极板水平放置，板间有一质量为m 的带电油滴悬浮在两板间静止不动。要使油滴向上运动，可采用的方法是( ) A．只把电阻R1 阻值调小B．只把电阻R2 阻值调小C．只把电阻R3 阻值调大D．只把电阻R4 阻值调小6．劳伦斯和利文斯设计出回旋加速器，工作原理示意图如图所示：置于高真空中的D 形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可忽略。磁感应强度为B 的匀强磁场与盒面垂直， 高频交流电频率为f，加速电压为U。若 D 型盒圆心 A 处粒子源产生的质子质量为m、电荷量为 +q，初速度为零，在加速器中被加速，且加速过程中不考虑重力的影响，则下列说法正确的是( ) 2 A．质子第 1 次和第 2 次经过两 D 形盒间狭缝后轨道半径之比为1：2 B．质子离开回旋加速器时的最大动能与加速电压U 成正比C．质子被加速后的最大速度不可能超过2π RfD．不改变磁感应强度B 和交流电频率f，该回旋加速器也能用于α 粒子 (含两个质子，两个中子 )加速7．如图， 均匀带正电的绝缘圆环a 与金属圆环b 同心共面放置， 当 a 绕 O 点在其所在平面内旋转时，b 中产生顺时针方向的感应电流，且具有收缩趋势，...
