重锤式翻板阀使用说明书

重锤式翻板阀使用说明书_第1页
1/4
重锤式翻板阀使用说明书_第2页
2/4
重锤式翻板阀使用说明书_第3页
3/4

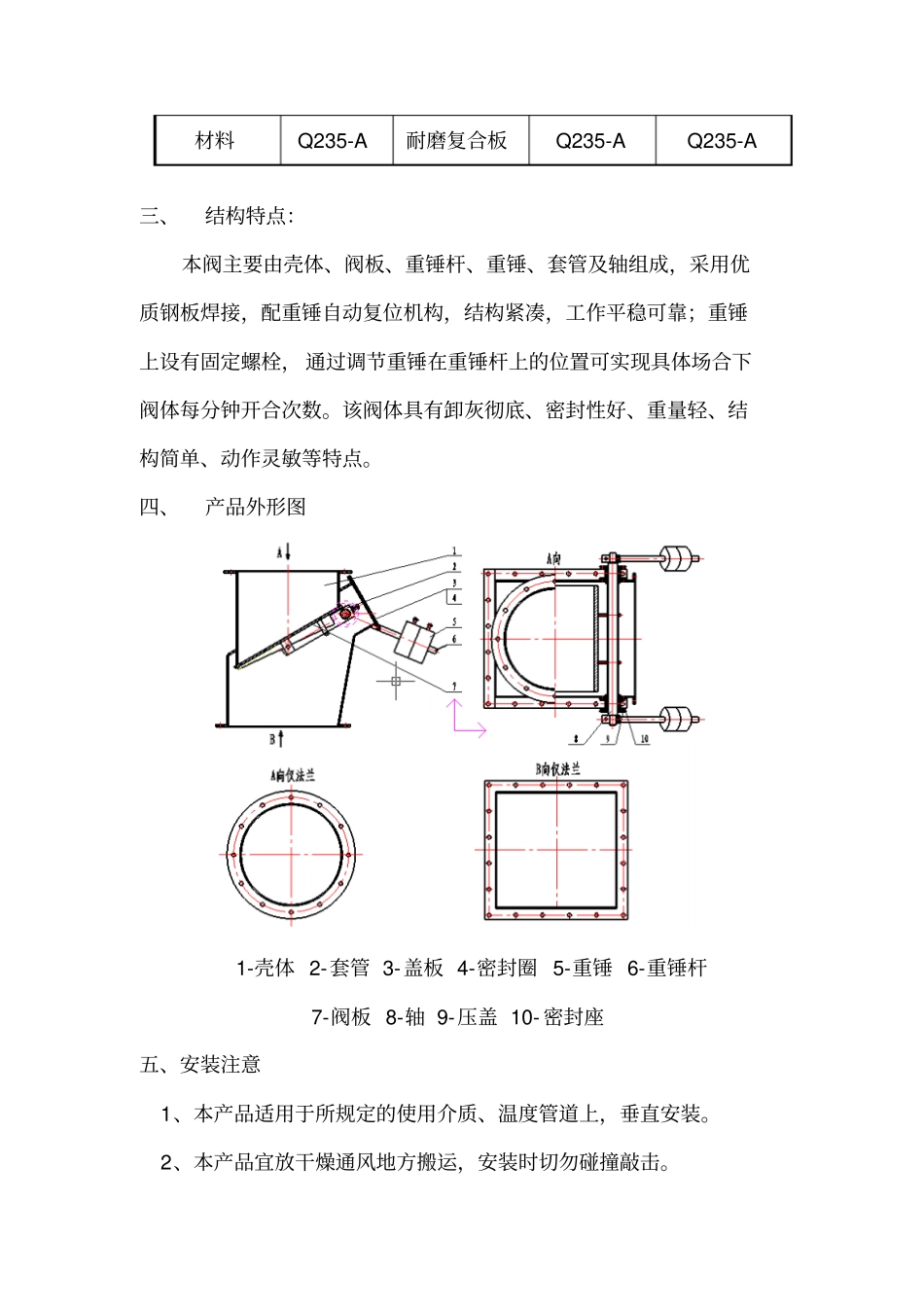

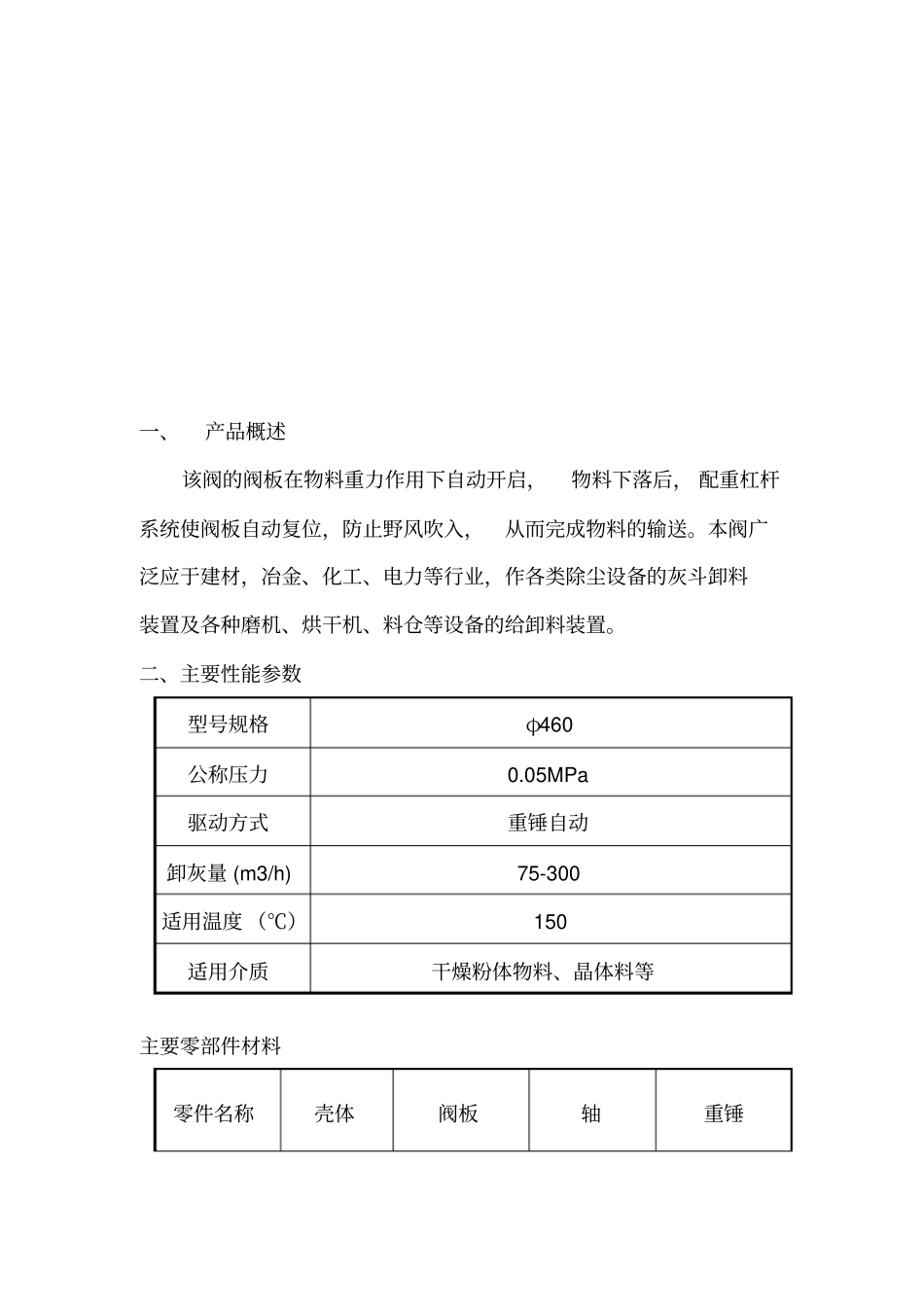

重锤翻板阀产品使用说明书一、产品概述该阀的阀板在物料重力作用下自动开启,物料下落后, 配重杠杆系统使阀板自动复位,防止野风吹入,从而完成物料的输送。本阀广泛应于建材,冶金、化工、电力等行业,作各类除尘设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置。二、主要性能参数型号规格φ460 公称压力0.05MPa 驱动方式重锤自动卸灰量 (m3/h) 75-300 适用温度 (℃)150 适用介质干燥粉体物料、晶体料等主要零部件材料零件名称壳体阀板轴重锤材料Q235-A 耐磨复合板Q235-A Q235-A 三、结构特点:本阀主要由壳体、阀板、重锤杆、重锤、套管及轴组成,采用优质钢板焊接,配重锤自动复位机构,结构紧凑,工作平稳可靠;重锤上设有固定螺栓, 通过调节重锤在重锤杆上的位置可实现具体场合下阀体每分钟开合次数。该阀体具有卸灰彻底、密封性好、重量轻、结构简单、动作灵敏等特点。四、产品外形图1-壳体 2-套管 3-盖板 4-密封圈 5-重锤 6-重锤杆7-阀板 8-轴 9-压盖 10- 密封座五、安装注意1、本产品适用于所规定的使用介质、温度管道上,垂直安装。2、本产品宜放干燥通风地方搬运,安装时切勿碰撞敲击。3、安装时应清除阀门腔内及管道尘屑杂物以免影响密封性能。4、工作时轴部要保持干净无灰尘以免影响使用寿命。
