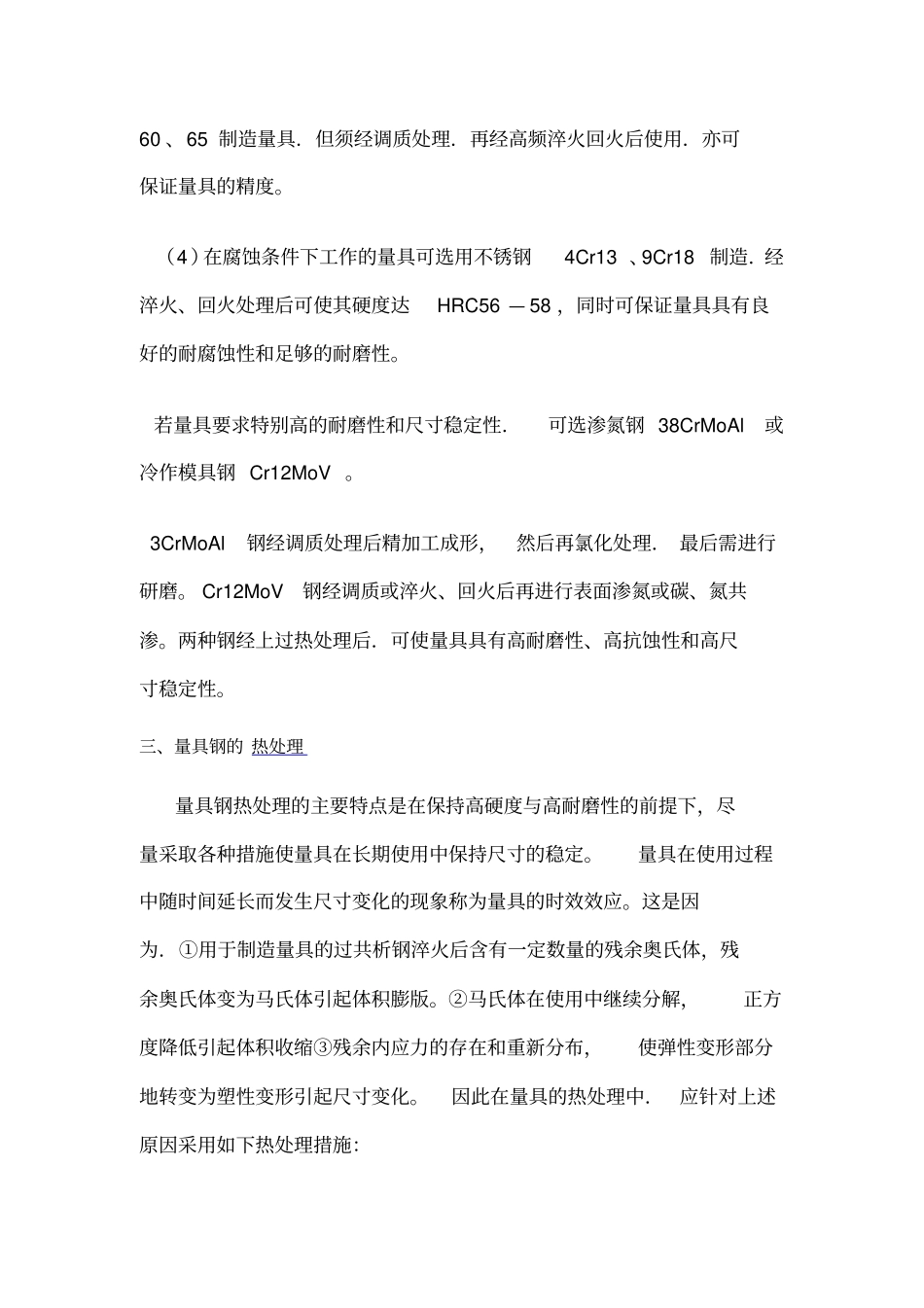

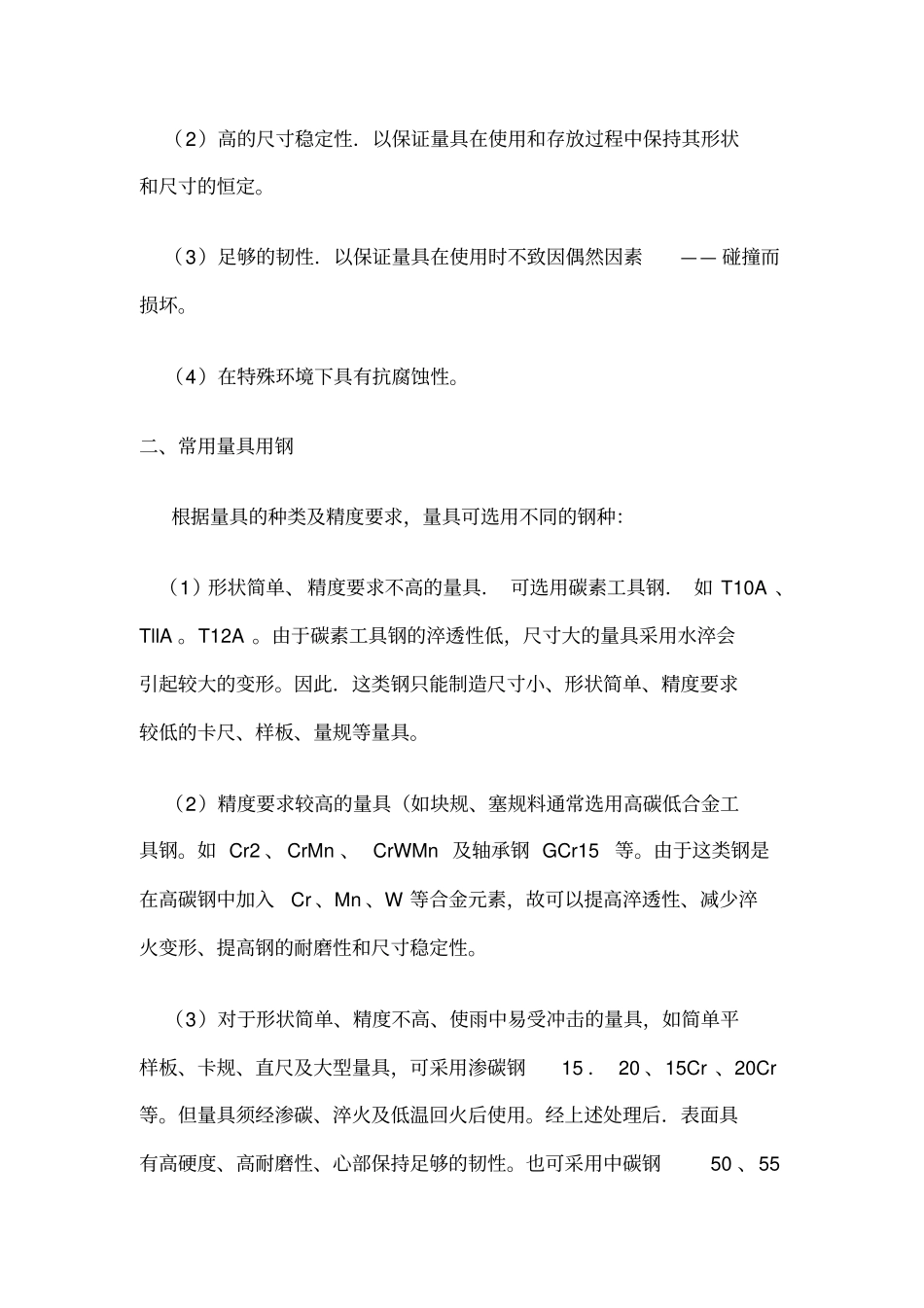

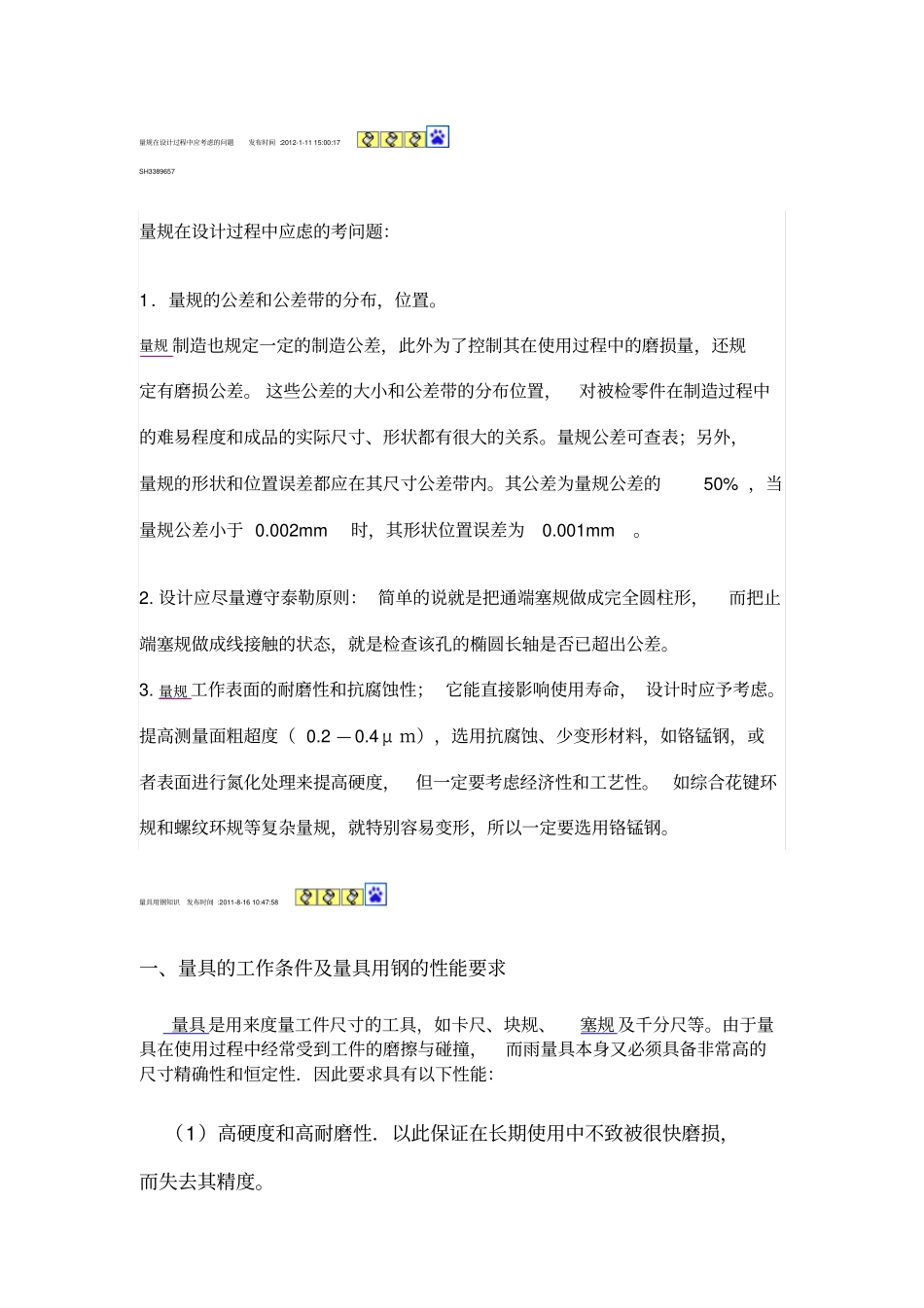

量规在设计过程中应考虑的问题发布时间 :2012-1-11 15:00:17 SH3389657 量规在设计过程中应虑的考问题：1．量规的公差和公差带的分布，位置。量规 制造也规定一定的制造公差，此外为了控制其在使用过程中的磨损量，还规定有磨损公差。 这些公差的大小和公差带的分布位置，对被检零件在制造过程中的难易程度和成品的实际尺寸、形状都有很大的关系。量规公差可查表；另外，量规的形状和位置误差都应在其尺寸公差带内。其公差为量规公差的50% ，当量规公差小于 0.002mm时，其形状位置误差为0.001mm。2. 设计应尽量遵守泰勒原则： 简单的说就是把通端塞规做成完全圆柱形，而把止端塞规做成线接触的状态，就是检查该孔的椭圆长轴是否已超出公差。3. 量规 工作表面的耐磨性和抗腐蚀性； 它能直接影响使用寿命， 设计时应予考虑。提高测量面粗超度（ 0.2 — 0.4 μ m），选用抗腐蚀、少变形材料，如铬锰钢，或者表面进行氮化处理来提高硬度，但一定要考虑经济性和工艺性。 如综合花键环规和螺纹环规等复杂量规，就特别容易变形，所以一定要选用铬锰钢。量具用钢知识发布时间 :2011-8-16 10:47:58 一、量具的工作条件及量具用钢的性能要求量具是用来度量工件尺寸的工具，如卡尺、块规、塞规 及千分尺等。由于量具在使用过程中经常受到工件的磨擦与碰撞，而雨量具本身又必须具备非常高的尺寸精确性和恒定性．因此要求具有以下性能：（1）高硬度和高耐磨性．以此保证在长期使用中不致被很快磨损，而失去其精度。（ 2）高的尺寸稳定性．以保证量具在使用和存放过程中保持其形状和尺寸的恒定。（ 3）足够的韧性．以保证量具在使用时不致因偶然因素—— 碰撞而损坏。（4）在特殊环境下具有抗腐蚀性。二、常用量具用钢根据量具的种类及精度要求，量具可选用不同的钢种：（1）形状简单、 精度要求不高的量具． 可选用碳素工具钢． 如 T10A 、TllA 。T12A 。由于碳素工具钢的淬透性低，尺寸大的量具采用水淬会引起较大的变形。因此．这类钢只能制造尺寸小、形状简单、精度要求较低的卡尺、样板、量规等量具。（2）精度要求较高的量具（如块规、塞规料通常选用高碳低合金工具钢。如 Cr2 、 CrMn 、 CrWMn 及轴承钢 GCr15等。由于这类钢是在高碳钢中加入Cr 、Mn 、W 等合金元素，故可以提高淬透性、减少淬火变形、提高钢的耐磨性和尺寸稳定性。（3）对于形状简单、精度不高、使雨中易受冲击的量具，如简单平样板、卡规、...
