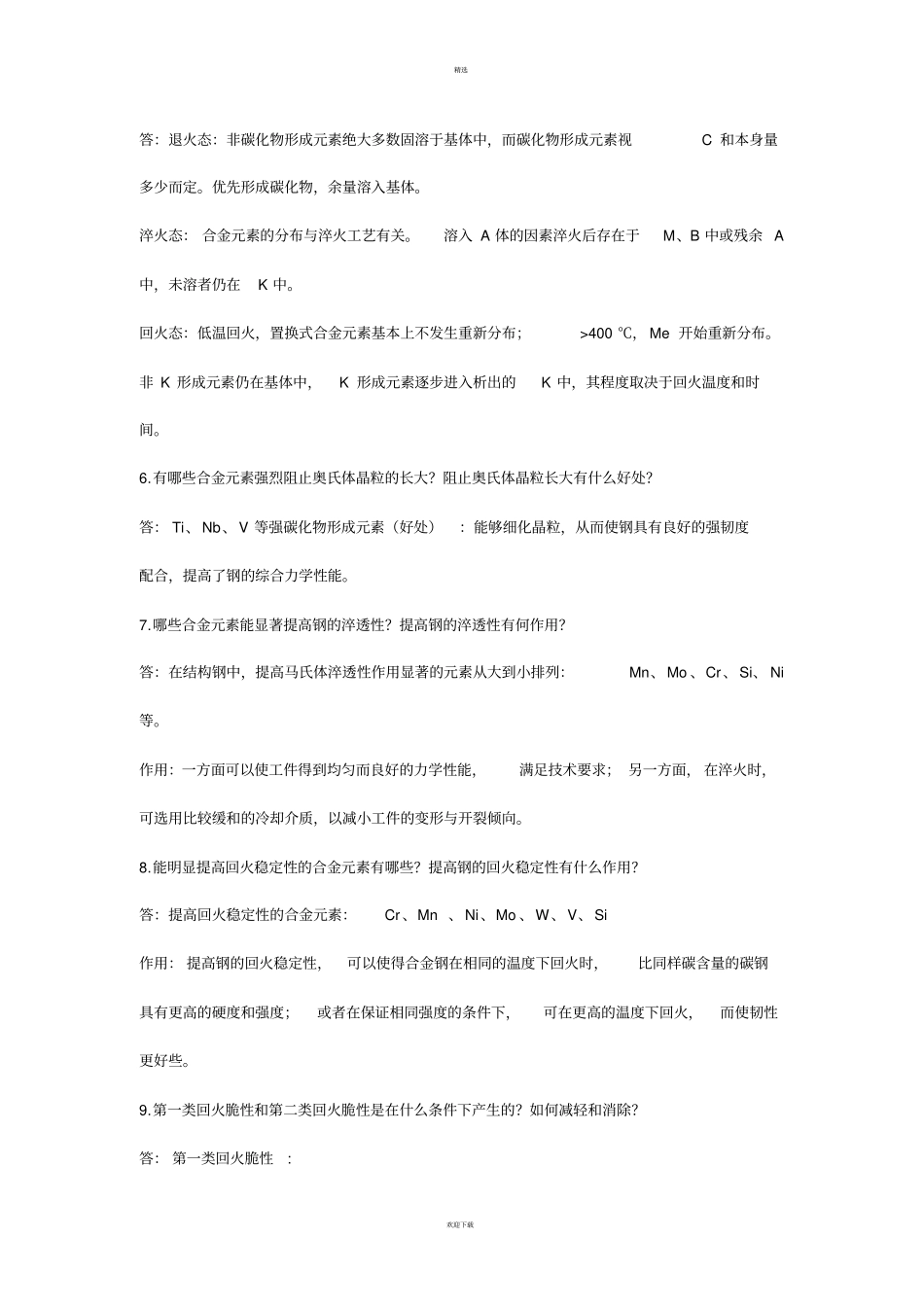

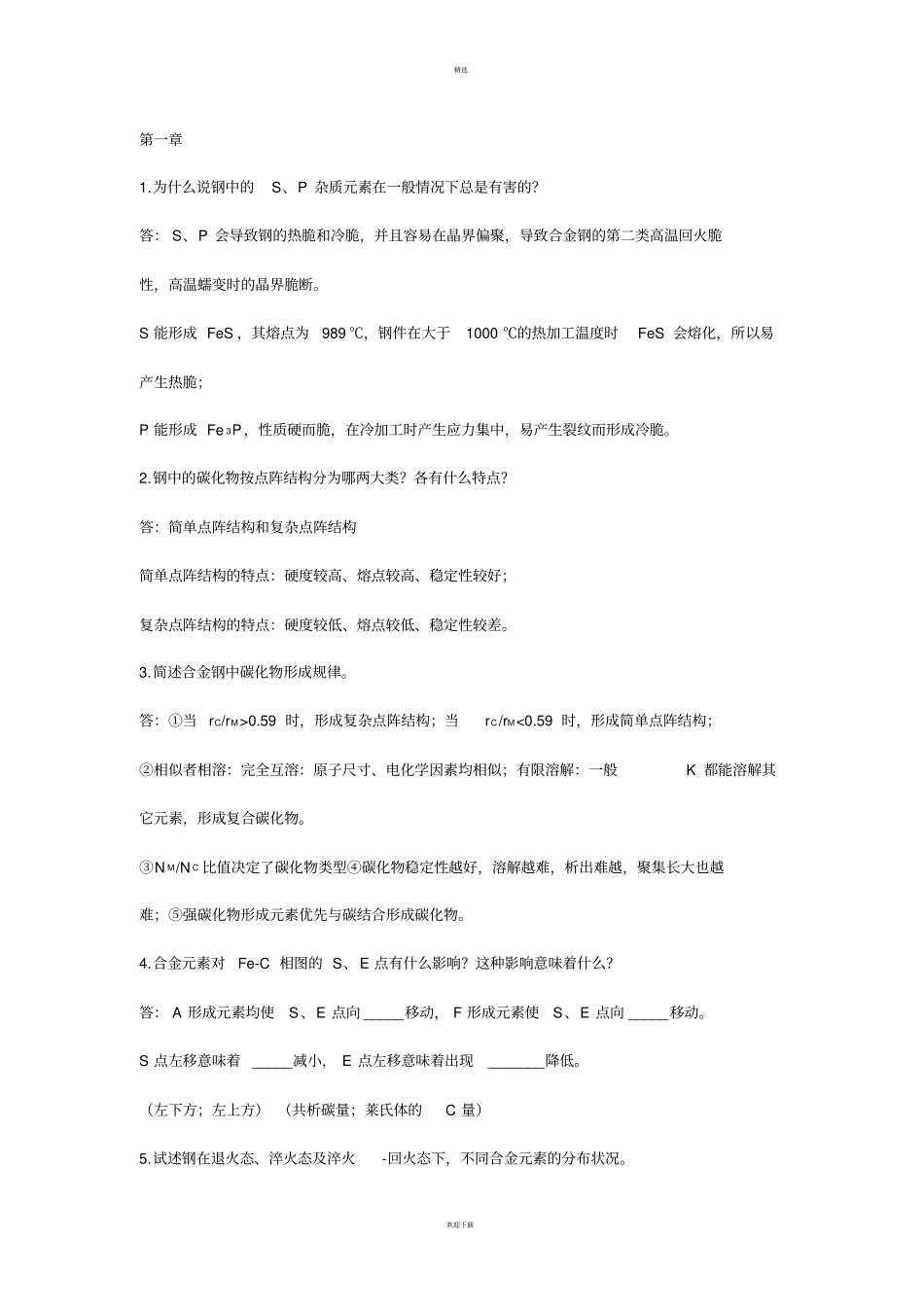

精选欢迎下载第一章1.为什么说钢中的S、P 杂质元素在一般情况下总是有害的？答： S、P 会导致钢的热脆和冷脆，并且容易在晶界偏聚，导致合金钢的第二类高温回火脆性，高温蠕变时的晶界脆断。S 能形成 FeS ，其熔点为989 ℃，钢件在大于1000 ℃的热加工温度时FeS 会熔化，所以易产生热脆；P 能形成 Fe 3P，性质硬而脆，在冷加工时产生应力集中，易产生裂纹而形成冷脆。2.钢中的碳化物按点阵结构分为哪两大类？各有什么特点？答：简单点阵结构和复杂点阵结构简单点阵结构的特点：硬度较高、熔点较高、稳定性较好；复杂点阵结构的特点：硬度较低、熔点较低、稳定性较差。3.简述合金钢中碳化物形成规律。答：①当 rC/rM>0.59 时，形成复杂点阵结构；当rC/rM<0.59 时，形成简单点阵结构；②相似者相溶：完全互溶：原子尺寸、电化学因素均相似；有限溶解：一般K 都能溶解其它元素，形成复合碳化物。③N M/N C 比值决定了碳化物类型④碳化物稳定性越好，溶解越难，析出难越，聚集长大也越难；⑤强碳化物形成元素优先与碳结合形成碳化物。4.合金元素对Fe-C 相图的 S、E 点有什么影响？这种影响意味着什么？答： A 形成元素均使S、E 点向 _____移动， F 形成元素使S、E 点向 _____移动。S 点左移意味着 _____减小， E 点左移意味着出现_______降低。（左下方；左上方） （共析碳量；莱氏体的C 量）5.试述钢在退火态、淬火态及淬火-回火态下，不同合金元素的分布状况。精选欢迎下载答：退火态：非碳化物形成元素绝大多数固溶于基体中，而碳化物形成元素视C 和本身量多少而定。优先形成碳化物，余量溶入基体。淬火态： 合金元素的分布与淬火工艺有关。溶入 A 体的因素淬火后存在于M、B 中或残余 A中，未溶者仍在K 中。回火态：低温回火，置换式合金元素基本上不发生重新分布；>400 ℃， Me 开始重新分布。非 K 形成元素仍在基体中，K 形成元素逐步进入析出的K 中，其程度取决于回火温度和时间。6.有哪些合金元素强烈阻止奥氏体晶粒的长大？阻止奥氏体晶粒长大有什么好处？答： Ti、Nb、V 等强碳化物形成元素（好处）：能够细化晶粒，从而使钢具有良好的强韧度配合，提高了钢的综合力学性能。7.哪些合金元素能显著提高钢的淬透性？提高钢的淬透性有何作用？答：在结构钢中，提高马氏体淬透性作用显著的元素从大到小排列：Mn、Mo 、Cr、Si、 Ni等。作用：一方面可以使工件得到均匀而良好的力学性能，满足...
