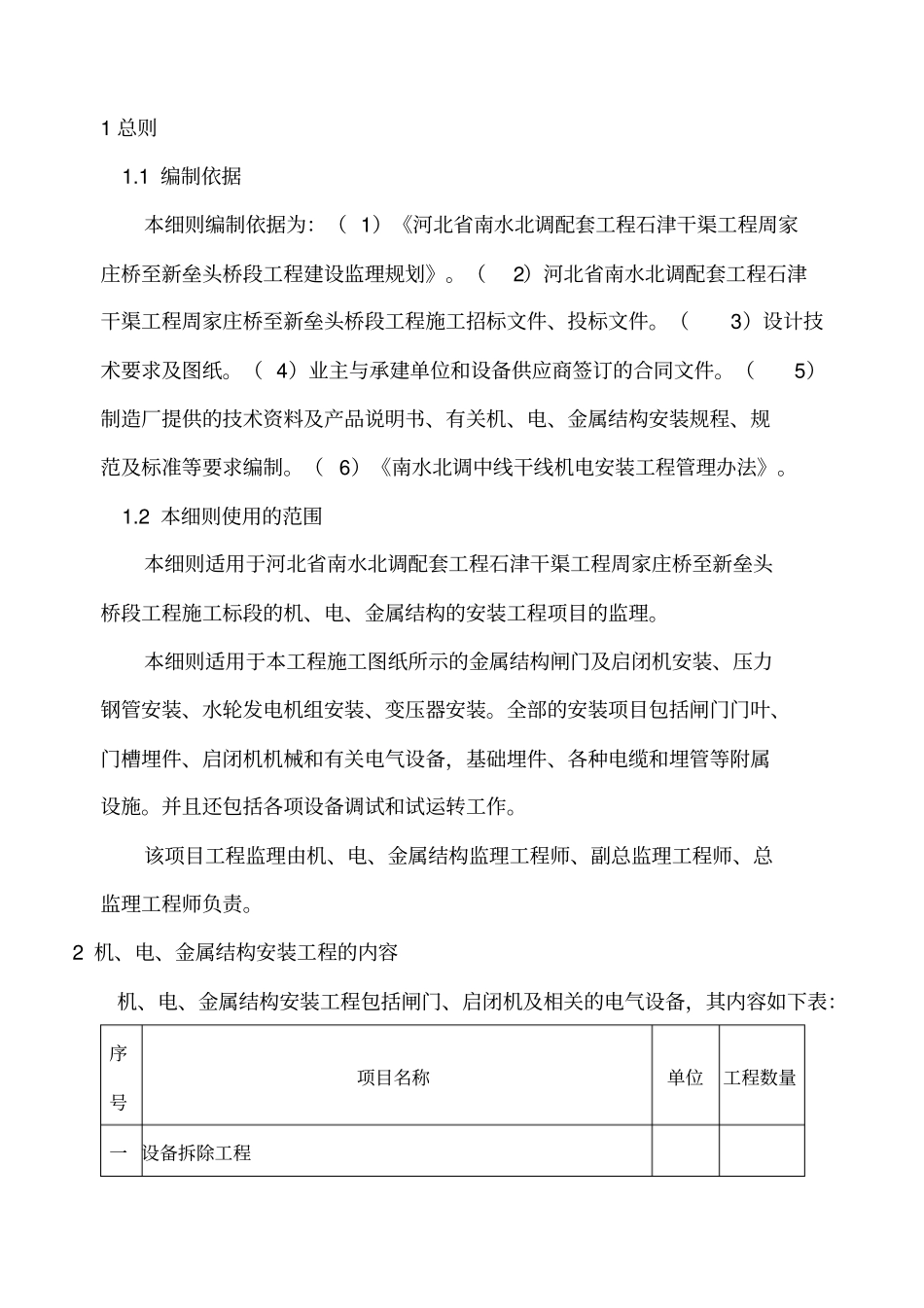

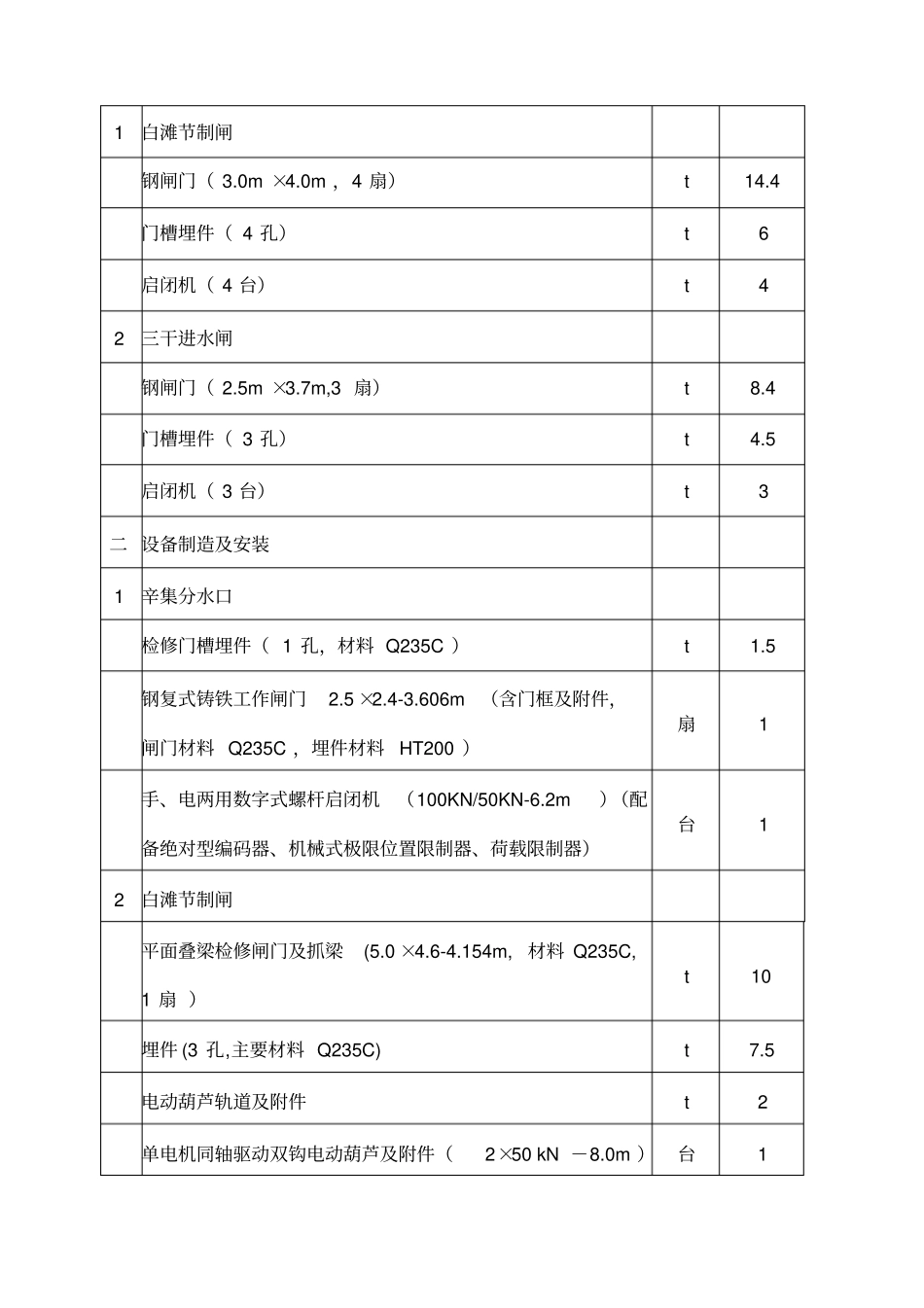

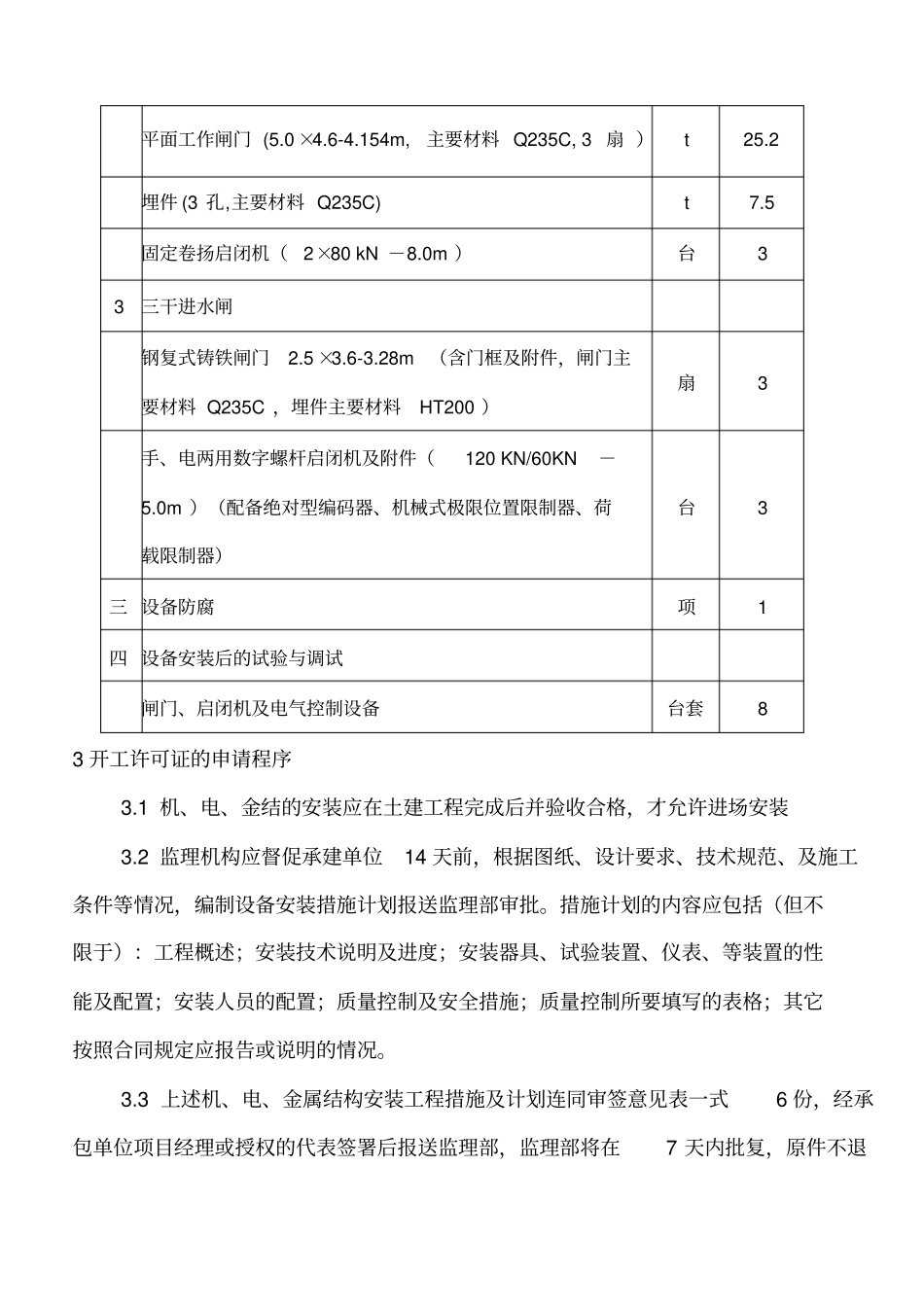

1 总则1.1 编制依据本细则编制依据为：（ 1）《河北省南水北调配套工程石津干渠工程周家庄桥至新垒头桥段工程建设监理规划》。（2）河北省南水北调配套工程石津干渠工程周家庄桥至新垒头桥段工程施工招标文件、投标文件。（3）设计技术要求及图纸。（ 4）业主与承建单位和设备供应商签订的合同文件。（5）制造厂提供的技术资料及产品说明书、有关机、电、金属结构安装规程、规范及标准等要求编制。（ 6）《南水北调中线干线机电安装工程管理办法》。1.2 本细则使用的范围本细则适用于河北省南水北调配套工程石津干渠工程周家庄桥至新垒头桥段工程施工标段的机、电、金属结构的安装工程项目的监理。本细则适用于本工程施工图纸所示的金属结构闸门及启闭机安装、压力钢管安装、水轮发电机组安装、变压器安装。全部的安装项目包括闸门门叶、门槽埋件、启闭机机械和有关电气设备，基础埋件、各种电缆和埋管等附属设施。并且还包括各项设备调试和试运转工作。该项目工程监理由机、电、金属结构监理工程师、副总监理工程师、总监理工程师负责。2 机、电、金属结构安装工程的内容机、电、金属结构安装工程包括闸门、启闭机及相关的电气设备，其内容如下表：序号项目名称单位工程数量一 设备拆除工程1 白滩节制闸钢闸门（ 3.0m ×4.0m ，4 扇）t 14.4 门槽埋件（ 4 孔）t 6 启闭机（ 4 台）t 4 2 三干进水闸钢闸门（ 2.5m ×3.7m,3 扇）t 8.4 门槽埋件（ 3 孔）t 4.5 启闭机（ 3 台）t 3 二 设备制造及安装1 辛集分水口检修门槽埋件（ 1 孔，材料 Q235C ）t 1.5 钢复式铸铁工作闸门2.5 ×2.4-3.606m（含门框及附件，闸门材料 Q235C ，埋件材料 HT200 ）扇1 手、电两用数字式螺杆启闭机（100KN/50KN-6.2m）（配备绝对型编码器、机械式极限位置限制器、荷载限制器）台1 2 白滩节制闸平面叠梁检修闸门及抓梁(5.0 ×4.6-4.154m,材料 Q235C, 1 扇 ）t 10 埋件 (3 孔,主要材料 Q235C) t 7.5 电动葫芦轨道及附件t 2 单电机同轴驱动双钩电动葫芦及附件（2×50 kN －8.0m ）台1 平面工作闸门 (5.0 ×4.6-4.154m,主要材料 Q235C, 3 扇 ）t 25.2 埋件 (3 孔,主要材料 Q235C) t 7.5 固定卷扬启闭机（2×80 kN －8.0m ）台3 3 三干进水闸钢复式铸铁闸门2.5 ×3.6-3.28m（含门框及附件，闸门主要材料 Q235C ，埋件主要材料HT200 ）扇3 手、电两用数字螺杆启闭机及附件...
