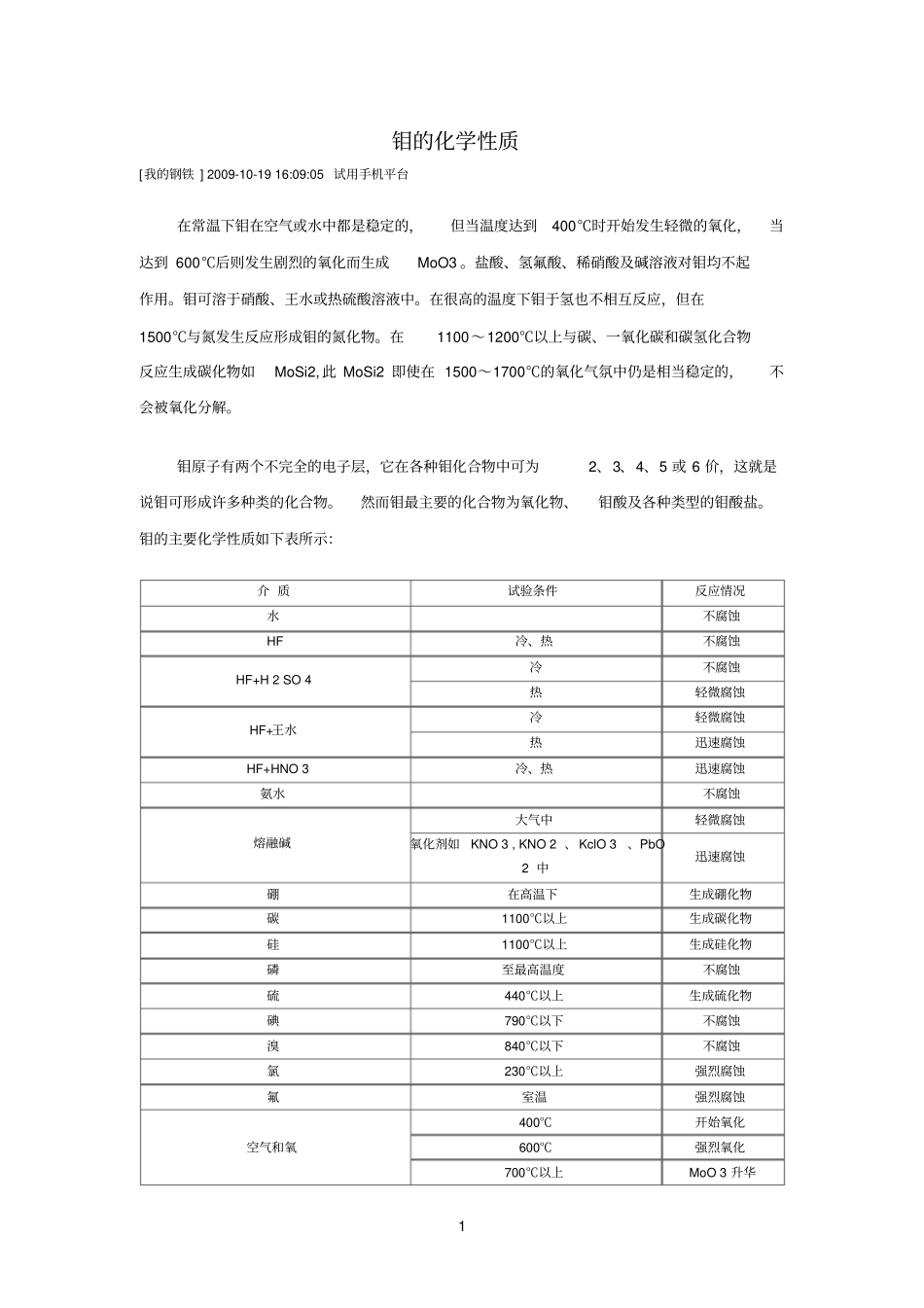

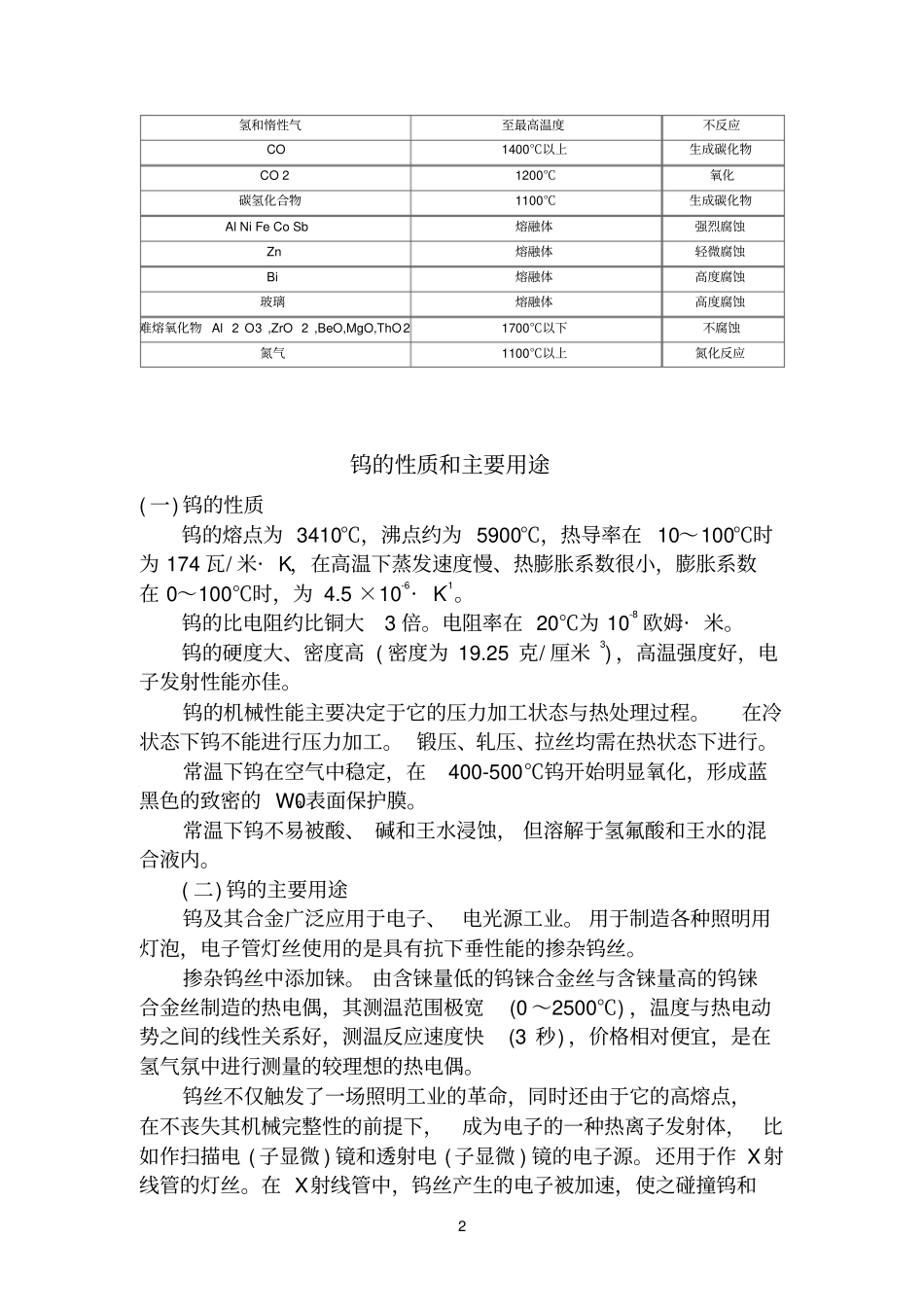

1 钼的化学性质[我的钢铁 ] 2009-10-19 16:09:05 试用手机平台在常温下钼在空气或水中都是稳定的，但当温度达到400℃时开始发生轻微的氧化，当达到 600℃后则发生剧烈的氧化而生成MoO3 。盐酸、氢氟酸、稀硝酸及碱溶液对钼均不起作用。钼可溶于硝酸、王水或热硫酸溶液中。在很高的温度下钼于氢也不相互反应，但在1500℃与氮发生反应形成钼的氮化物。在1100～1200℃以上与碳、一氧化碳和碳氢化合物反应生成碳化物如MoSi2, 此 MoSi2 即使在 1500～1700℃的氧化气氛中仍是相当稳定的，不会被氧化分解。钼原子有两个不完全的电子层，它在各种钼化合物中可为2、3、4、5 或 6 价，这就是说钼可形成许多种类的化合物。然而钼最主要的化合物为氧化物、钼酸及各种类型的钼酸盐。钼的主要化学性质如下表所示：介 质试验条件反应情况水不腐蚀HF 冷、热不腐蚀HF+H 2 SO 4 冷不腐蚀热轻微腐蚀HF+王水冷轻微腐蚀热迅速腐蚀HF+HNO 3 冷、热迅速腐蚀氨水不腐蚀熔融碱大气中轻微腐蚀氧化剂如KNO 3 , KNO 2 、 KclO 3 、PbO 2 中迅速腐蚀硼在高温下生成硼化物碳1100℃以上生成碳化物硅1100℃以上生成硅化物磷至最高温度不腐蚀硫440℃以上生成硫化物碘790℃以下不腐蚀溴840℃以下不腐蚀氯230℃以上强烈腐蚀氟室温强烈腐蚀空气和氧400℃开始氧化600℃强烈氧化700℃以上MoO 3 升华2 氢和惰性气至最高温度不反应CO 1400℃以上生成碳化物CO 2 1200℃氧化碳氢化合物1100℃生成碳化物Al Ni Fe Co Sb 熔融体强烈腐蚀Zn 熔融体轻微腐蚀Bi 熔融体高度腐蚀玻璃熔融体高度腐蚀难熔氧化物 Al 2 O 3 ,ZrO 2 ,BeO,MgO,ThO 2 1700℃以下不腐蚀氮气1100℃以上氮化反应钨的性质和主要用途( 一) 钨的性质钨的熔点为 3410℃，沸点约为 5900℃，热导率在 10～100℃时为 174 瓦/ 米· K，在高温下蒸发速度慢、热膨胀系数很小，膨胀系数在 0～100℃时，为 4.5 ×10-6· K-1。钨的比电阻约比铜大3 倍。电阻率在 20℃为 10-8 欧姆· 米。钨的硬度大、密度高 ( 密度为 19.25 克/ 厘米3) ，高温强度好，电子发射性能亦佳。钨的机械性能主要决定于它的压力加工状态与热处理过程。在冷状态下钨不能进行压力加工。 锻压、轧压、拉丝均需在热状态下进行。常温下钨在空气中稳定，在400-500℃钨开始明显氧化，形成蓝黑色的致密的 W03 表面保护膜。常温下钨不易被酸、 碱和王水浸蚀， 但溶解于氢氟酸和王水的混合液...
